2.20. Предохранители

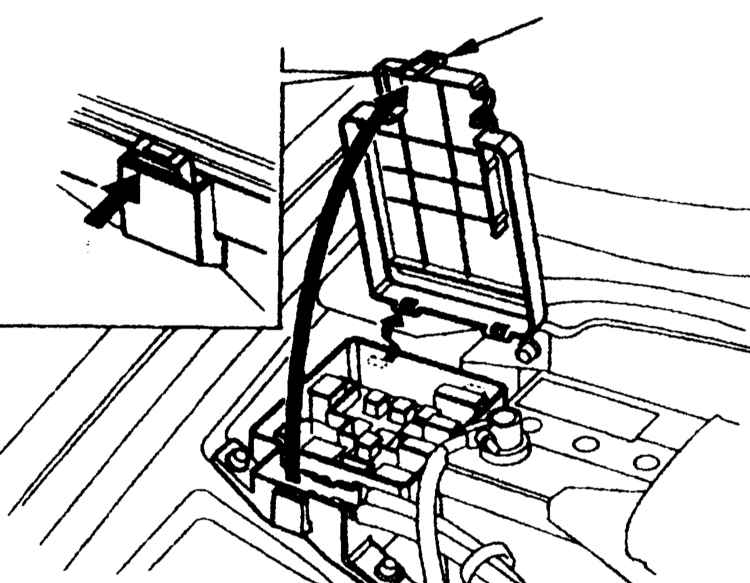

Подкапотный блок предохранителей расположен в двигательном отсеке рядом с аккумуляторной батареей. Для того чтобы открыть крышку блока предохранителей, нажмите на лапку фиксатора, как показано на иллюстрации.

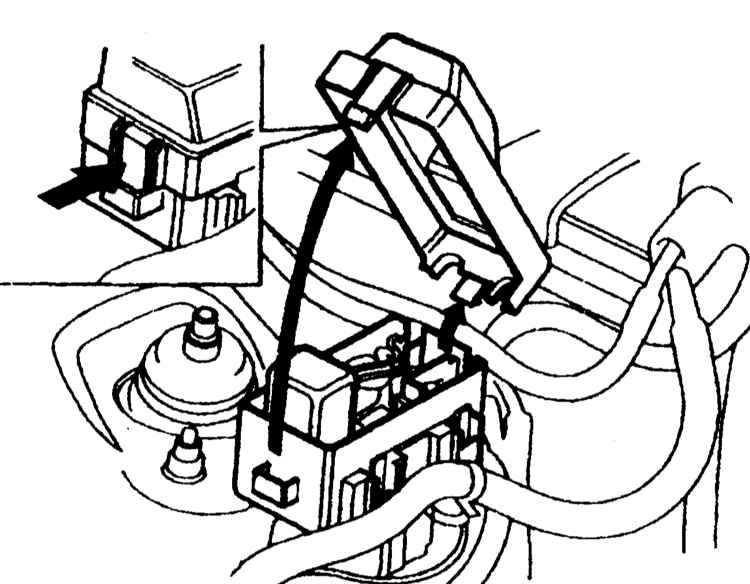

На автомобилях, оснащенных антиблокировочной тормозной системой, дополнительно устанавливается третий блок предохранителей, которые защищают электрические цепи ABS. Блок предохранителей ABS находится с правой стороны двигательного отсека (или с левой стороны, если смотреть спереди автомобиля).

Еще один блок электрических предохранителей -— внутренний – расположен слева под панелью управления. Для доступа к предохранителям необходимо предварительно снять крышку, закрывающую панель с предохранителями (инструкции по демонтажу крышки приведены ниже).

В автомобилях с правым рулем (кроме модификаций, предназначенных для поставки в Австралию) внутренний блок электрических предохранителей расположен за отделением для личных вещей водителя в глубине панели управления. Для доступа к предохранителям необходимо вынуть из панели управления закрывающий их ящик.

Автомобили с левым рулем

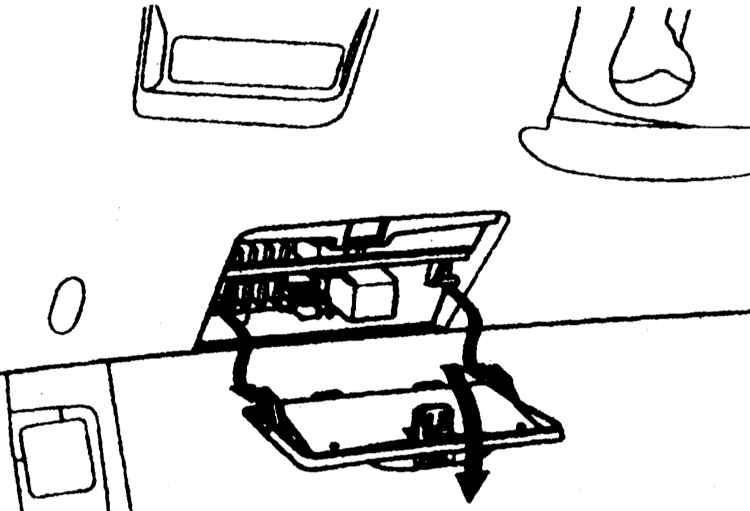

Для того чтобы демонтировать крышку блока предохранителей, откройте ее до горизонтального положения и выньте из шарнирных опор, потянув на себя.

Модификации автомобиля, предназначенные для поставки в Австралию

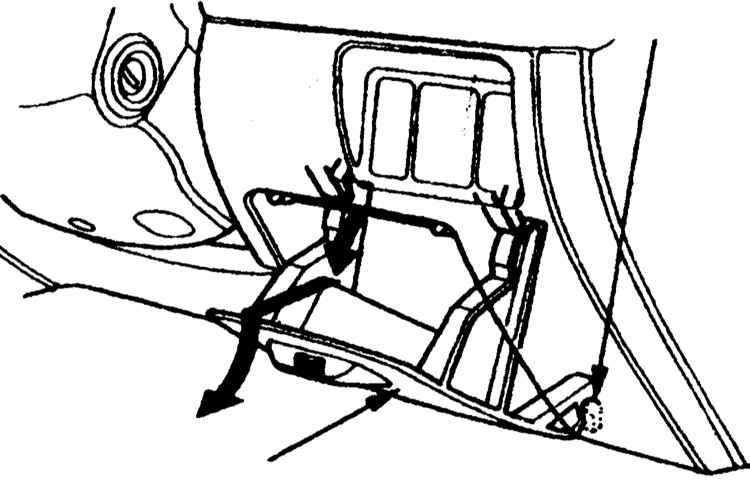

Полностью откройте крышку блока предохранителей. Затем нажмите на нижний край крышки вверх и снимите крышку, потянув ее на себя. Для того чтобы поставить крышку на место, установите нижние кронштейны крышки на шарнирные опоры, расположенные в гнезде, и закройте крышку.

Автомобили с правым рулем (кроме модификаций, предназначенных для поставки в Австралию)

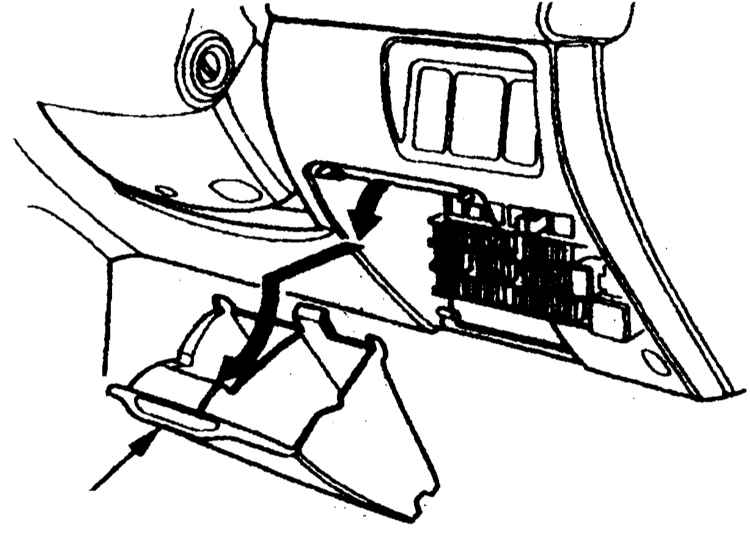

Чтобы демонтировать ящик для личных вещей водителя, сначала полностью откройте его, затем нажмите на нижний край ящика и выньте его из гнезда панели.

Для того чтобы установить ящик для личных вещей водителя на место, выполните следующее.

ПОРЯДОК ВЫПОЛНЕНИЯ

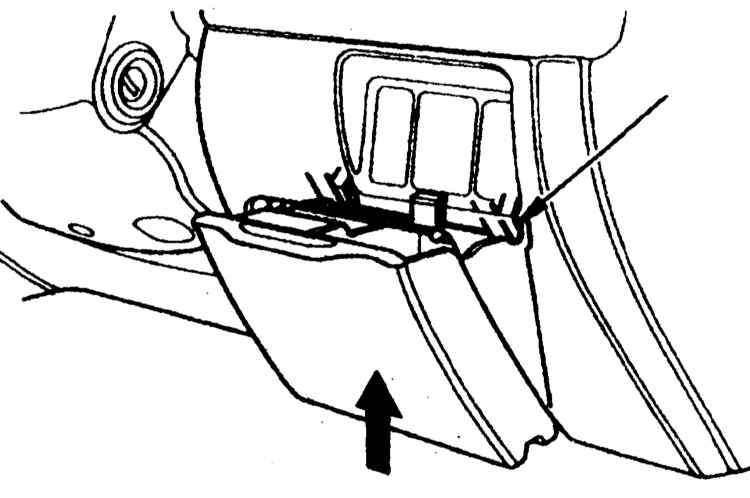

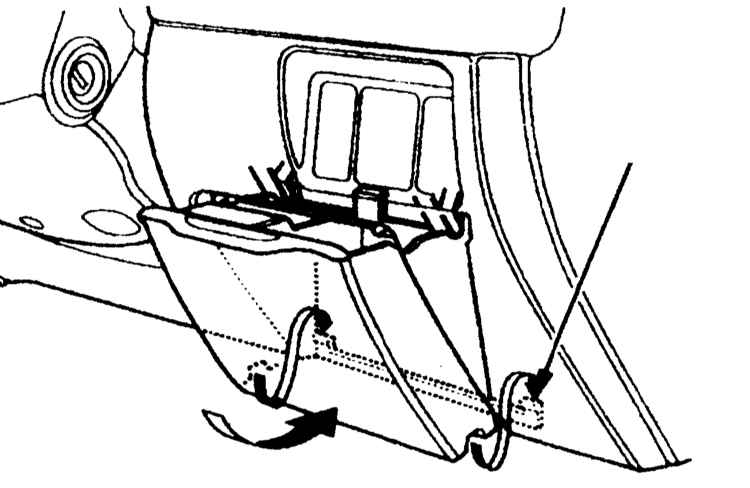

1. Заведите верхние упоры на задней стенке ящика за лапки ограничителей, которые расположены в гнезде. Затем нажмите на ящик снизу вверх, как показано на иллюстрации. 2. Нажмите на нижний край крышки ящика, чтобы обе нижние шарнирные опоры ящика вошли в соответствующие пазы ящика. Проверьте, чтобы ящик свободно поворачивался в шарнирных опорах.
