19.7.6.3. Замена коммутатора

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем “минусовую” клемму от аккумуляторной батареи.

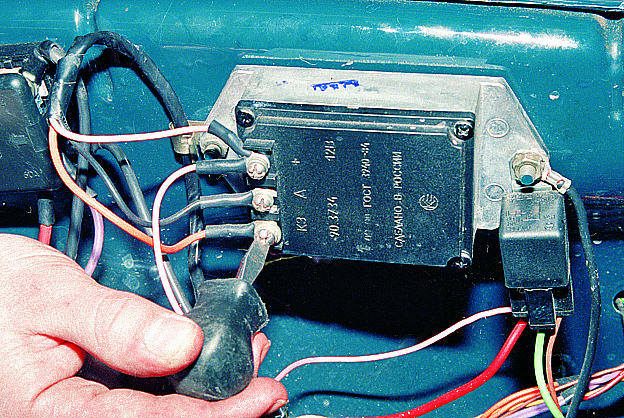

Пометив положение проводов на коммутаторе, отверткой отворачиваем три винта.

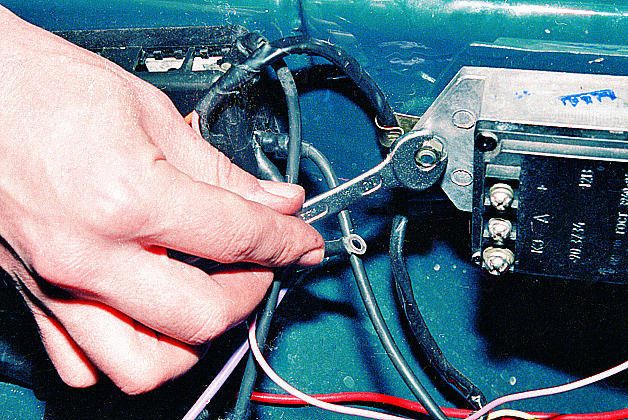

Ключом “на 10” отворачиваем две гайки крепления коммутатора и снимаем его.

Установив коммутатор на место, проверяем правильность подсоединения проводов по схеме.
