Снимаем крышку распределителя,…
|

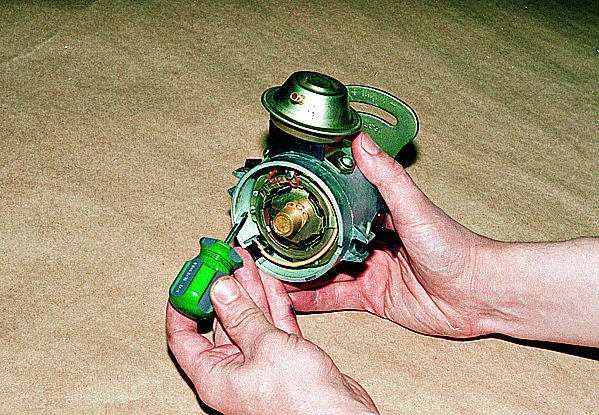

…отворачиваем три винта крепления,…
|
|

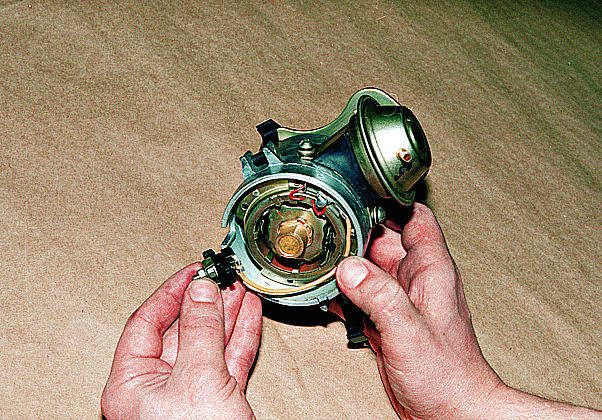

…выдвигаем изолятор из паза корпуса…
|
|

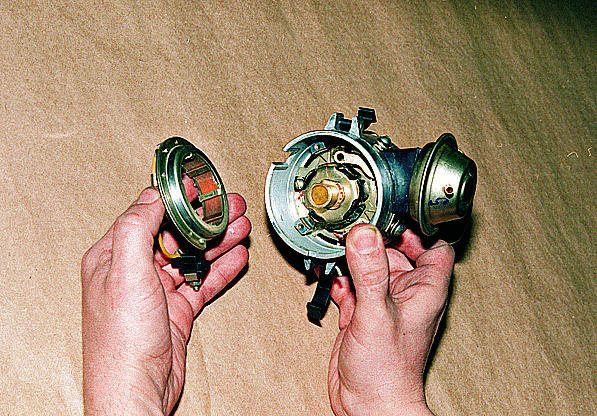

…и вынимаем статор.
|
|

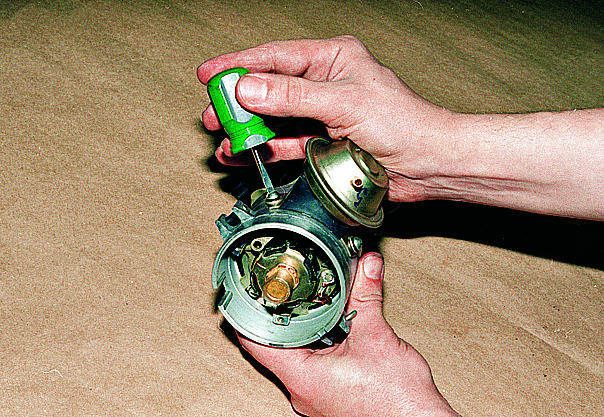

Снимаем вакуумный регулятор.
|
|

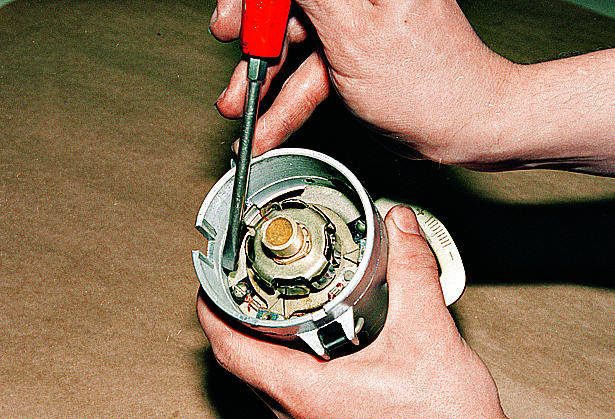

Отворачиваем два винта опоры статора.
|
Помечаем взаимное положение ротора и муфты на валике.
|

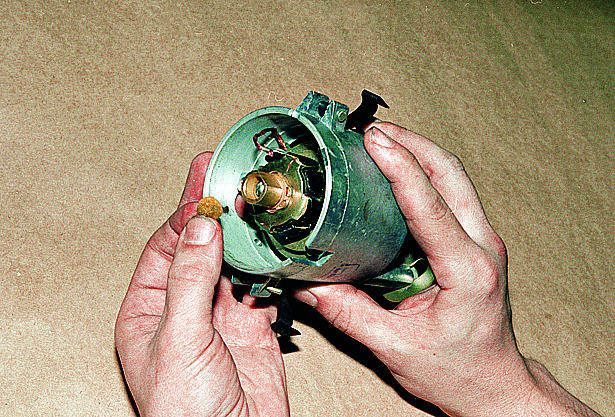

Вынимаем фильц…
|
|

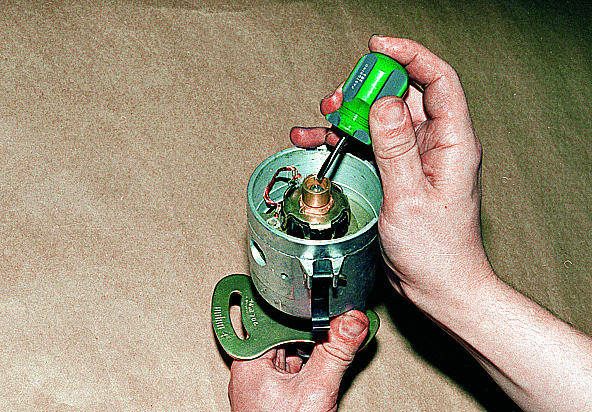

…и, удерживая валик за муфту привода от проворачивания, отворачиваем винт.
|
|

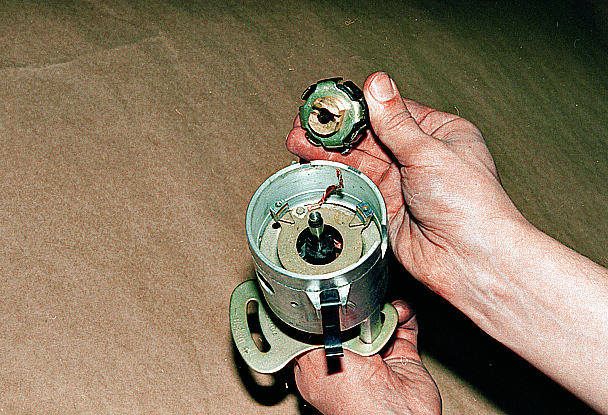

Снимаем с валика ротор…
|
|

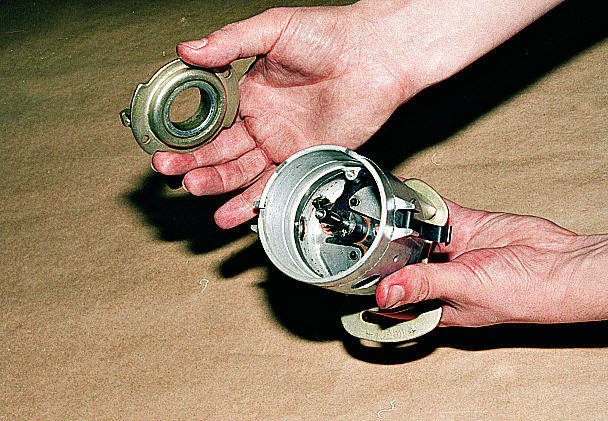

…и опору статора в сборе с подшипником.
|
|

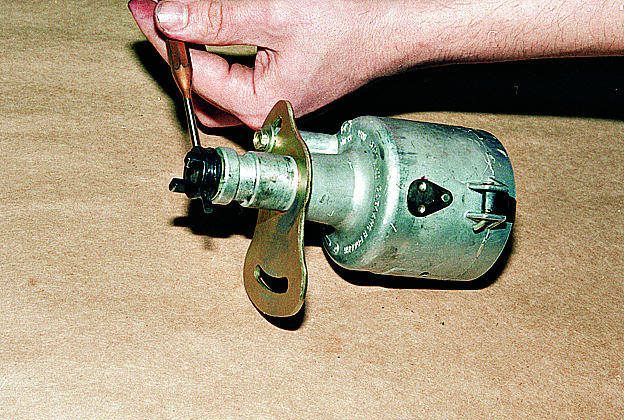

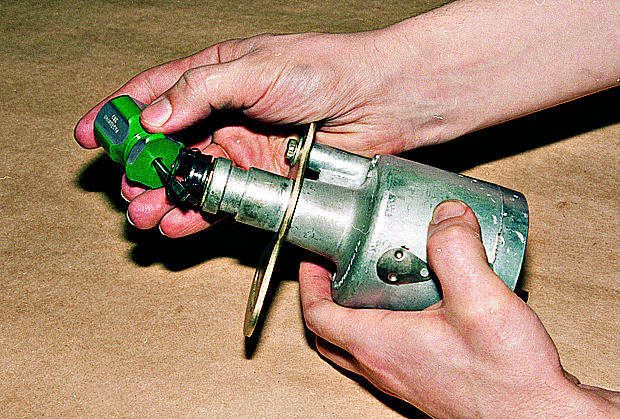

Поддев отверткой, снимаем стопорное кольцо (пружину).
|
|
Бородком выталкиваем штифт из отверстия валика…
|
|

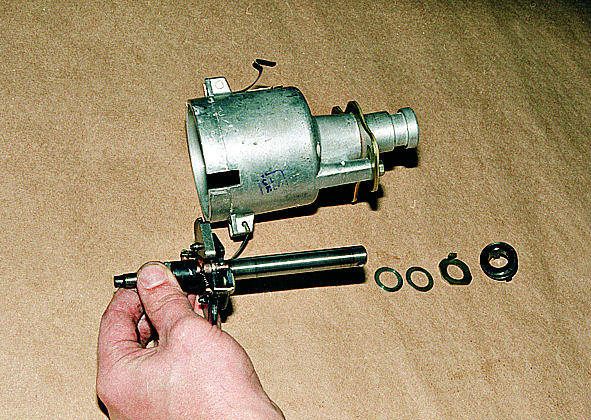

…и, сняв муфту с шайбами, вынимаем валик в сборе с центробежным регулятором.
|

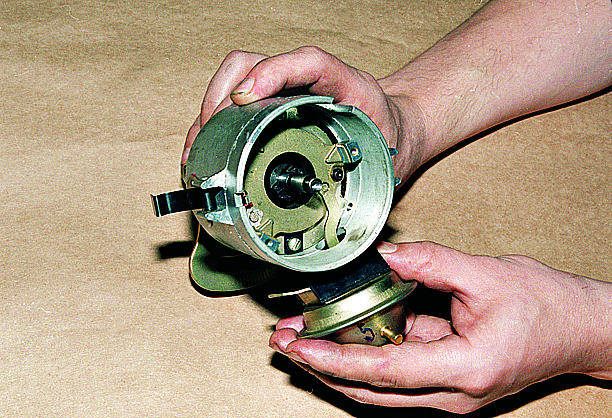

Перед сборкой датчика-распределителя смазываем валик и его подшипники смазкой ЦИАТИМ-201 или № 158, на фильц наносим 1–2 капли моторного масла.
Собираем датчик в следующем порядке. Устанавливаем в корпус датчика валик и опору статора.
|
Надеваем на штифт опоры тягу вакуумного регулятора. Устанавливаем статор…
|
|

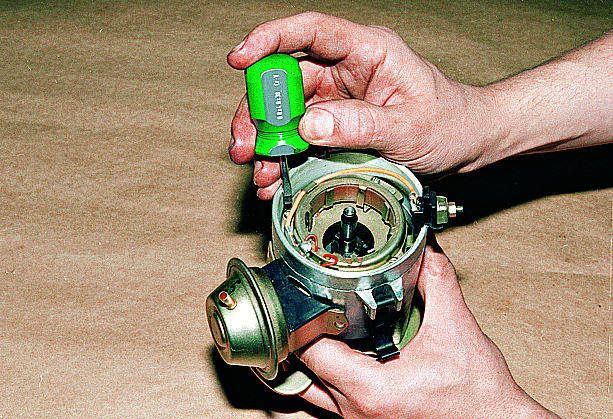

…и, убедившись, что тяга регулятора не соскочила со штифта, заворачиваем два винта крепления статора. Дальнейшую сборку проводим в последовательности обратной разборке.
|
Проверьте, чтобы метки на роторе и муфте совпали, при необходимости разверните муфту на валике на 180°.
|
