10.1.16. Стеклоочиститель

На автомобиле установлен стеклоочиститель с электрическим приводом на две щетки. Электродвигатель стеклоочистителя с редуктором и системой приводных рычагов располагается в моторном отделении.

Стеклоочиститель состоит из электродвигателя с редуктором, основания, рычажной системы, щеток, биметаллического предохранителя и концевого выключателя.

Червяк редуктора выполнен как единый блок с валом электродвигателя. В зацеплении с червяком находится червячное колесо, с осью которого связана рычажная система привода и щеток.

Управление стеклоочистителем и омывателем ветрового стекла осуществляется переключателем, расположенным на рулевой колонке.

После выключения переключателя электродвигатель сразу не выключается и щетки продолжают двигаться по стеклу до тех пор, пока не дойдут до нижнего положения. В этот момент концевой выключатель переключит цепь и электродвигатель остановится.

Периодически смазывать шарнирные соединения тяг стеклоочистителя. Смазку следует производить моторным маслом по 5 капель в каждую точку соединения.

Для получения хорошей очистки ветрового стекла необходимо постоянно следить за состоянием поверхности стекла, не допуская на ней масляных пятен, мешающих удалению влаги. Резиновую ленту щеток необходимо предохранять от воздействия масла и бензина.

Во избежание порчи ветрового стекла следует помнить:

- при наличии на стекле сухой пыли и грязи нельзя включать стеклоочиститель;

- если необходимо снять щетки стеклоочистителя, на концы рычагов рекомендуется надеть кусочки резиновой трубки.

Резиновая лента щетки должна быть эластичной, прямолинейной и не иметь изъянов по всей длине, прилегающей к стеклу кромки. При этих условиях щетка должна вытирать обильно смоченное стекло не более, чем за пять двойных ходов на малой скорости. При необходимости установка щеток производится следующим образом:

- снять рычаги щеток с осей;

- включить стеклоочиститель и через 1—2 минуты работы выключить;

- установить рычаги со щетками. Щетки должны располагаться вдоль нижней пластиковой облицовки стекла, но не касаться ее. В таком положении рычаги закрепить;

- включить стеклоочиститель. При работе щетки не должны касаться облицовки. Если щетки ударяются об облицовку или после выключения останавливаются слишком высоко, то необходимо немного изменить установку рычагов на оси.

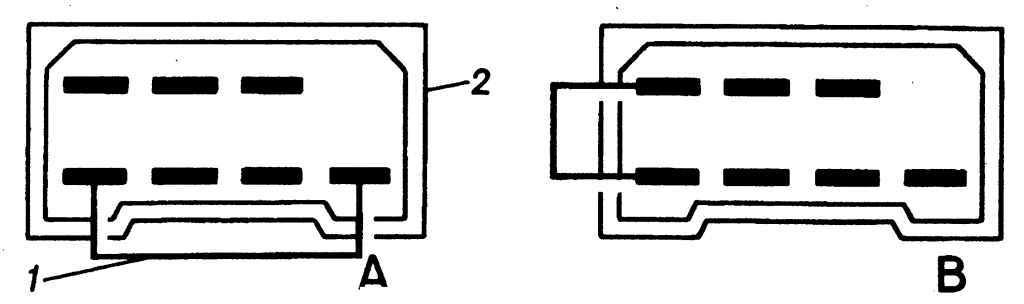

Рис. 9.45. Схема проверки стеклоочистителя на автомобиле: А — малая скорость; В — большая скорость; 1 — дополнительная перемычка; 2 — штекерный разъем жгута проводов к переключателю стеклоочистителя

При отказе в работе стеклоочистителя необходимо определить, что неисправно — стеклоочиститель или переключатель. Для этого необходимо отключить штекерную колодку от переключателя (она находится под панелью приборов) и соединить штекерные наконечники колодки (которая осталась на жгуте проводов, идущих к стеклоочистителю), как показано на pиc. 9.45, А для малой скорости и рис. 9.45, В для большой скорости.

Если стеклоочиститель начнет работать, это указывает на неисправность переключателя, а если нет, неисправен стеклоочиститель.

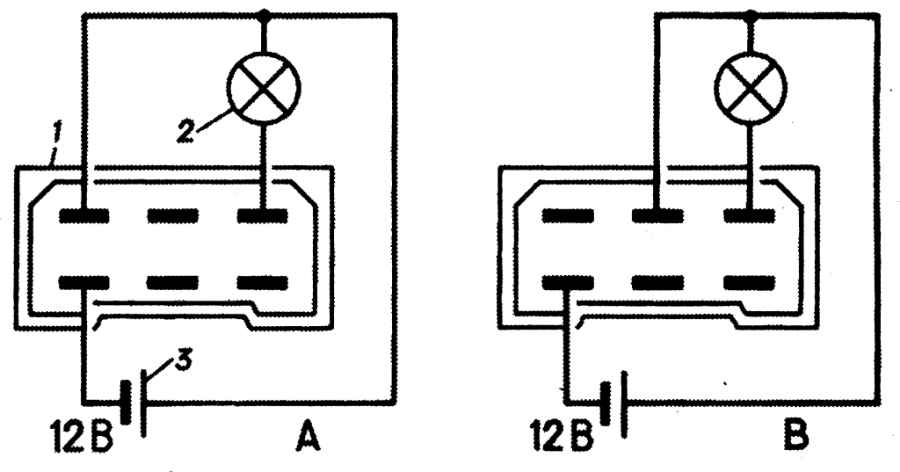

Рис. 9.46. Схема проверки стеклоочистителя, снятого с автомобиля: А — малая скорость; В — большая скорость; 1 — штекерный разъем; 2 — контрольная лампа; 3 — аккумуляторная батарея

Для проверки работоспособности стеклоочистителя, снятого с автомобиля, необходимо штекерную колодку стеклоочистителя соединить по схеме, показанной на pис. 9.46 (лампа 2 будет мигать). Если стеклоочиститель работает на малой и большой скоростях, а в прерывистом режиме не работает, проверить исправность реле прерывистой работы.

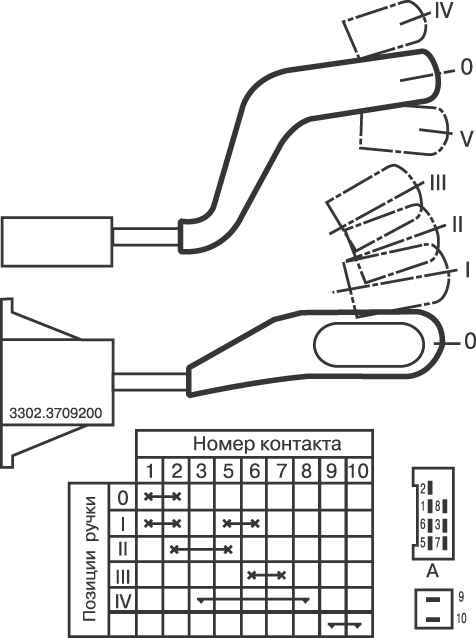

Рис. 9.47. Схема соединения контактов переключателя стеклоочистителя в различных положениях рукоятки: 0 — выключено; I — включена прерывистая работа; II — включена малая скорость; III — включена большая скорость; IV — включена совмещенная работа стеклоочистителя и стеклоомывателя; А — расположение штекеров в соединительной колодке

Для проверки переключателей с помощью контрольной лампы используйте рис. 9.47 и 9.48.

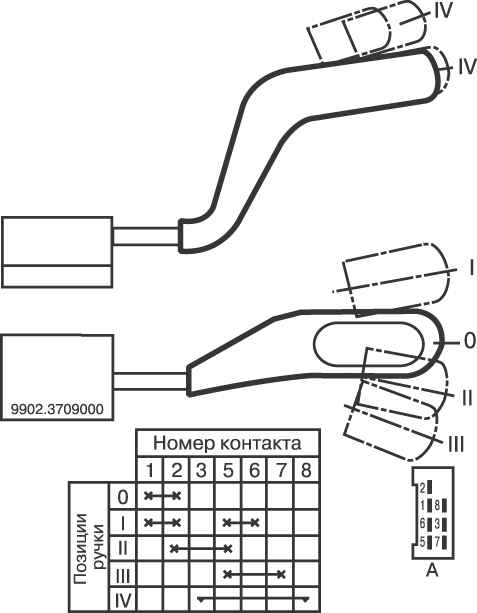

Рис. 9.48. Схема соединения контактов переключателя стеклоочистителя в различных положениях рукоятки: 0 — выключено; I — включена прерывистая работа; II — включена малая скорость; III — включена большая скорость; IV — включена совмещенная работа стеклоочистителя и стеклоомывателя; А — расположение штекеров в соединительной колодке

Для создания прерывистой работы стеклоочистителя используется электронное реле стеклоочистителя 524.3747.

При включении стеклоочистителя в прерывистый режим работы он должен делать 7—19 циклов в минуту.

Исправность реле можно проверить только при работе со стеклоочистителем. Неисправное реле подлежит замене.

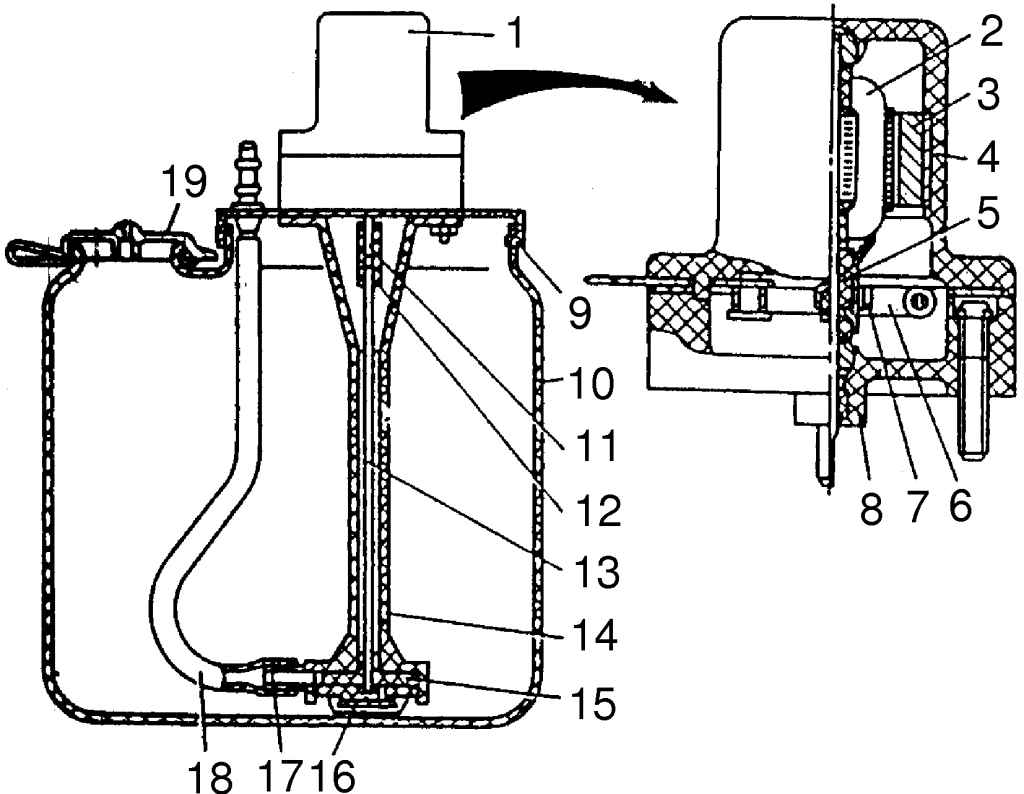

Рис. 9.49. Стеклоомыватель: 1 — электродвигатель привода насоса; 2 — якорь; 3 — постоянный магнит; 4 — корпус электродвигателя; 5 — коллектор; 6 — щетка; 7 — щеткодержатель; 8 — фланец; 9 — крышка крепления насоса; 10 — бачок; 11 — вал электродвигателя; 12 — муфта; 13 — вал насоса; 14 — корпус насоса; 15 — ротор насоса; 16 — фильтр; 17 — штуцер; 18 — трубка; 19 — пробка бачка

Стеклоомыватель состоит из бачка, в котором установлен насос с приводом от электродвигателя, жиклеров и шлангов (рис. 9.49).

В качестве рабочей жидкости применяется вода, а при температуре ниже 0° С — жидкость «Обзор», выпускаемая трех марок:

А — для температуры окружающей среды до минус 35° С,

Б — для температуры окружающей среды до минус 20° С,

В — для температуры окружающей среды до минус 5° С.

Техническое обслуживание стеклоомывателя заключается в периодической проверке герметичности шлангов в местах их присоединения к наконечникам и жиклерам, промывке жиклеров и фильтра всасываний, промывке бачка и заполнении его чистой жидкостью.

Направление струй воды из жиклеров можно регулировать поворотом шариков жиклеров.
