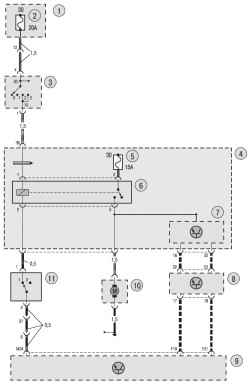

19.9. Схема 7б. Соединения системы управления двигателем

1 - монтажный блок предохранителей; 2 - предохранитель 20 А; 3 - выключатель (замок) зажигания; 4 - монтажный блок предохранителей и реле; 5 - предохранитель 15 А; 6 - реле топливного насоса; 7 - диагностический разъем; 8 - комбинация приборов; 9 - электронный блок управления двигателем и трансмиссией; 10 - топливный насос; 11 - выключатель подачи топлива
