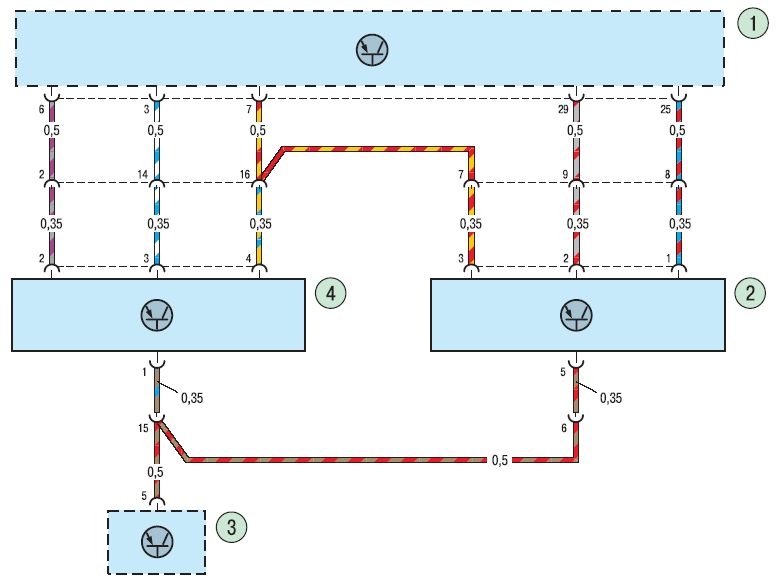

19.20. Схема 11. Соединения системы динамической стабилизации автомобиля

1, 3 - электронный модуль системы динамической стабилизации; 2 - датчик угловой скорости; 4 - датчик положения управляемых колес
