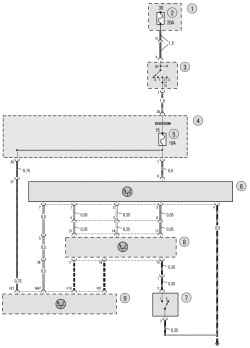

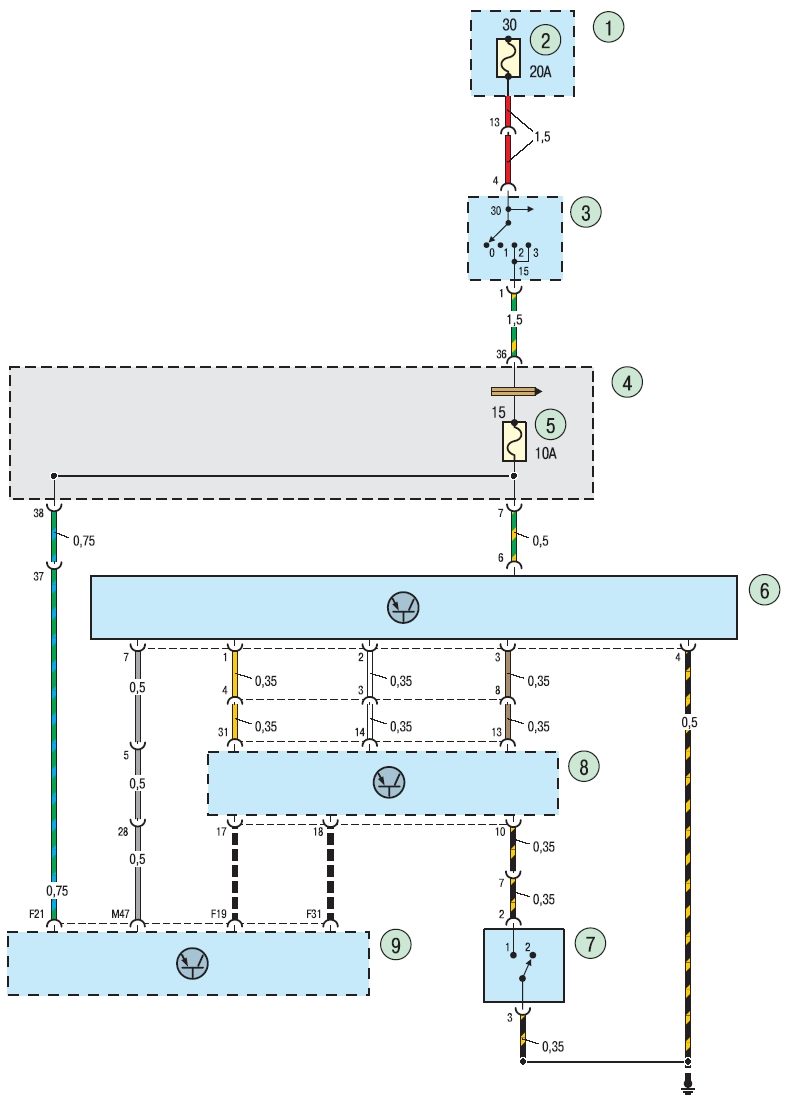

19.12. Схема 7д. Соединения системы управления двигателем

1 - монтажный блок предохранителей; 2 - предохранитель 20 А; 3 - выключатель (замок) зажигания; 4 - монтажный блок предохранителей и реле; 5 - предохранитель 10 А; 6 - датчик положения педали акселератора; 7 - датчик положения педали сцепления; 8 - комбинация приборов; 9 - электронный блок управления двигателем и трансмиссией
