19.5. Схема 5. Соединения системы пуска двигателя

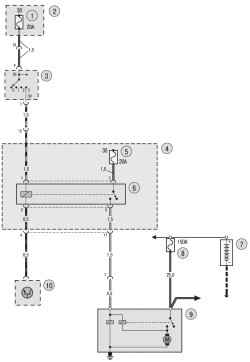

1, 5 - предохранитель 20 А; 2, 4 - монтажный блок предохранителей и реле; 3 - выключатель (замок) зажигания; 6 - реле стартера; 7 - аккумуляторная батарея; 8 - плавкая вставка 150 А; 9 - стартер; 10 - электронный блок управления двигателем и трансмиссией
