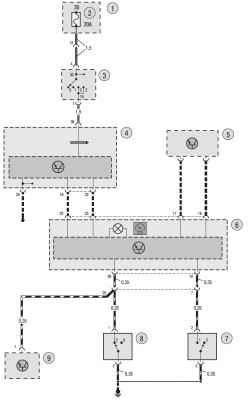

19.7. Схема 6б. Соединения системы контроля скорости

1 - монтажный блок предохранителей; 2 - предохранитель 20 А; 3 - выключатель (замок) зажигания; 4 - монтажный блок предохранителей и реле; 5 - электронный блок управления двигателем и трансмиссией; 6 - комбинация приборов; 7 - датчик положения педали сцепления; 8 - выключатель на педали тормоза; 9 - блок управления замками дверей (центральный замок)
