4.18. Снятие моторедуктора заднего стекла

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и снимите рычаг стеклоочистителя.

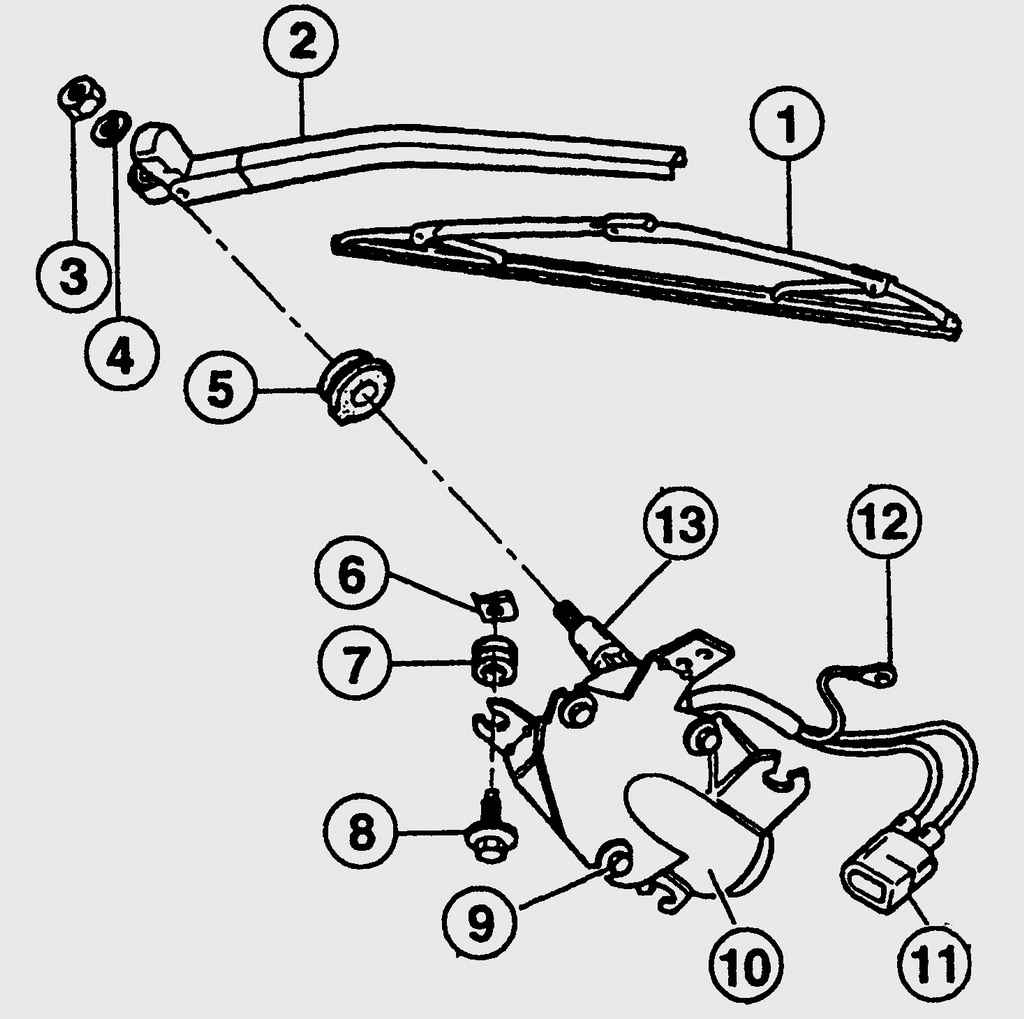

Рис. 3.28. Очиститель заднего стекла: 1 – щетка стеклоочистителя; 2 – рычаг стеклоочистителя; 3 – гайка крепления рычага стеклоочистителя; 4 – гроверная шайба; 5 – резиновая насадка; 6 – пружинная скоба; 7 – резиновая втулка; 8 – болт; 9 – болт крепления моторедуктора стеклоочистителя; 10 – провод соединения с «массой»; 11 – универсальный разъем; 12 – кронштейн моторедуктора стеклоочистителя; 13 – вал стеклоочистителя

2. Отверните гайку 3 (рис. 3.28) с приводного вала.

3. Откройте багажник и снимите внутреннюю обивку (один пластиковый винт, девять зажимов). Отверткой с широким лезвием осторожно подденьте и, подкладывая тряпку, снимите штампованную деталь с выреза крышки багажника или скоб.

4. Отверните крепление провода «массы» 10.

5. Отсоедините универсальный разъем 11 от моторедуктора.

6. Отверните болты 8 крепления моторедуктора и достаньте моторедуктор вместе с креплением из выреза крышки багажника.

7. Снимите резиновую насадку 5 с приводного вала.

8. Отверните три болта 9 крепления моторедуктора.

9. Установка проводится в последовательности, обратной снятию.

10. После установки проверьте работу стеклоочистителя. При необходимости отрегулируйте положение рычага стеклоочистителя на стекле.
