4.16. Снятие рычага стеклоочистителя

1. Маленькой отверткой подденьте защитный колпачок на оси рычага. Липкой лентой на стекле отметьте исходное положение щеток.

2. Накидным ключом отверните гайку крепления щетки на два оборота.

3. Поднимите рычаг и с силой наклоните влево-вправо, чтобы он снялся с конуса вала стеклоочистителя. Крепко сидящие рычаги осторожно подденьте отверткой. Для защиты лакокрасочного покрытия под отвертку подложите тряпку.

4. Опустите рычаг и полностью отверните гайку.

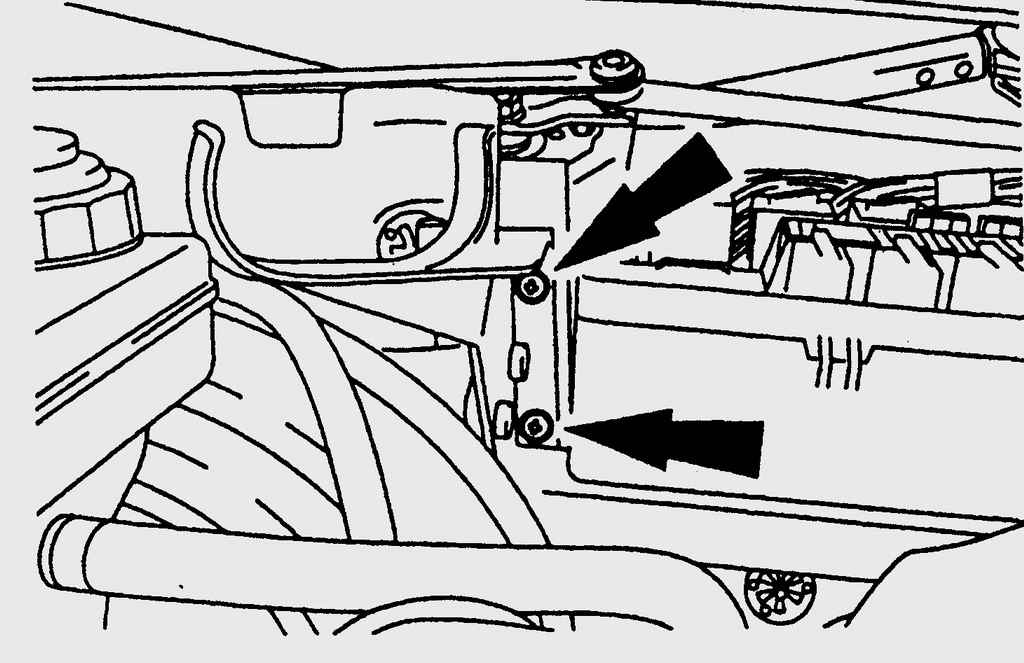

Рис. 3.24. Расположение защитных колпачков гаек крепления щеток стеклоочистителя

5. Снимите с вала стеклоочистителя рычаг вместе с шайбой.

6. Установите рычаг так, чтобы щетка стеклоочистителя совместилась с меткой на стекле. После установки проверьте работу стеклоочистителя. Щетки не должны пересекаться или наталкиваться на уплотнение стекла.

1. Липкой лентой на стекле отметьте исходное положение щетки.

2. Откиньте защитный колпачок и накидным ключом отверните гайку крепления щетки на два оборота.

3. Поднимите рычаг и с силой наклоните влево-вправо, чтобы он снялся с конуса вала стеклоочистителя. Крепко сидящий рычаг осторожно подденьте отверткой. Для защиты лакокрасочного покрытия под отвертку подложите тряпку.

4. Опустите рычаг и полностью отверните гайку.

5. Снимите с вала стеклоочистителя рычаг вместе с шайбой.

6. Установите рычаг так, чтобы щетка стеклоочистителя совместилась с меткой на стекле.
