4.13. Замена щеток

1. Поднимите рычаг стеклоочистителя.

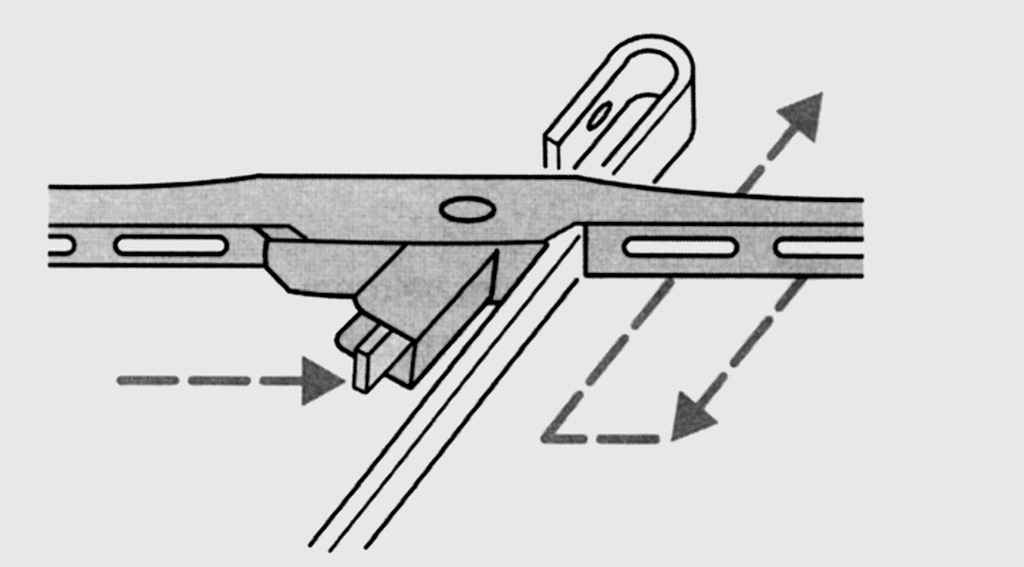

Рис. 3.21. Направление нажатия маленького выступа шарнира щетки и последовательность перемещения щетки стеклоочистителя для снятия ее с U-образной части рычага стеклоочистителя

2. Разблокируйте маленький выступ (стрелка на рисунке 3.21) шарнира щетки, нажав его в сторону от рычага, пока не появится канавка.

3. Нажмите щетку вниз и снимите ее с рычага.

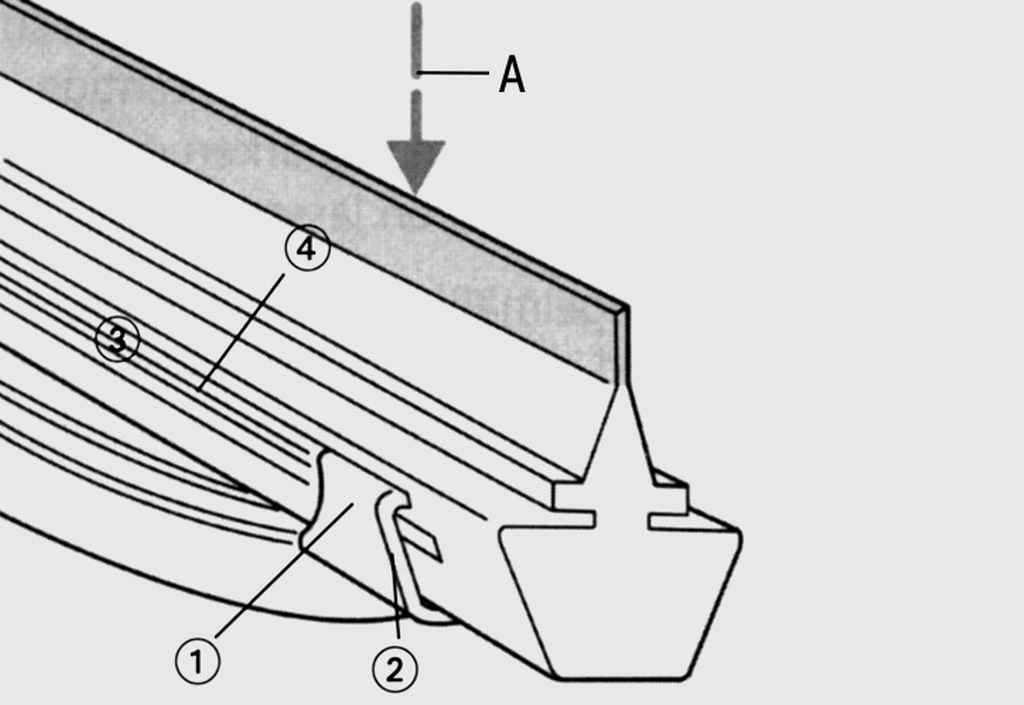

Рис. 3.22. Замена резиновой накладки щетки стеклоочистителя: 1 – фиксирующие скобы для резиновой накладки щетки; 2 – ведущий выступ направляющей щетки; 3 – направляющий профиль резиновой накладки; 4 – пазы для пружинной полоски; А — рабочая кромка резиновой накладки

4. На одной стороне щетки двумя крепежными скобами фиксируется резиновая накладка (рис. 3.22). Малой отверткой нажмите вниз выступы резиновой накладки и достаньте ее из крепежных скоб.

5. Теперь вместе с боковыми металлическими пружинными полосками вытяните накладку щетки в другую сторону.

6. Установка новой щетки проводится в последовательности, обратной снятию.

7. Введите слева и справа металлические пружинные полоски в пазы накладки щетки и вставьте крепежные скобы в пазы.

8. Вставьте щетку в держатель и закрепите крепежные скобы в резиновой накладке.

9. При установке щетки следите, чтобы раздался щелчок фиксирующих пружин в рычаге стеклоочистителя. Еще визуально проверьте фиксацию щеток, иначе в дождливую погоду щетки могут сняться с рычагов.
