17.6. Приложение 6.

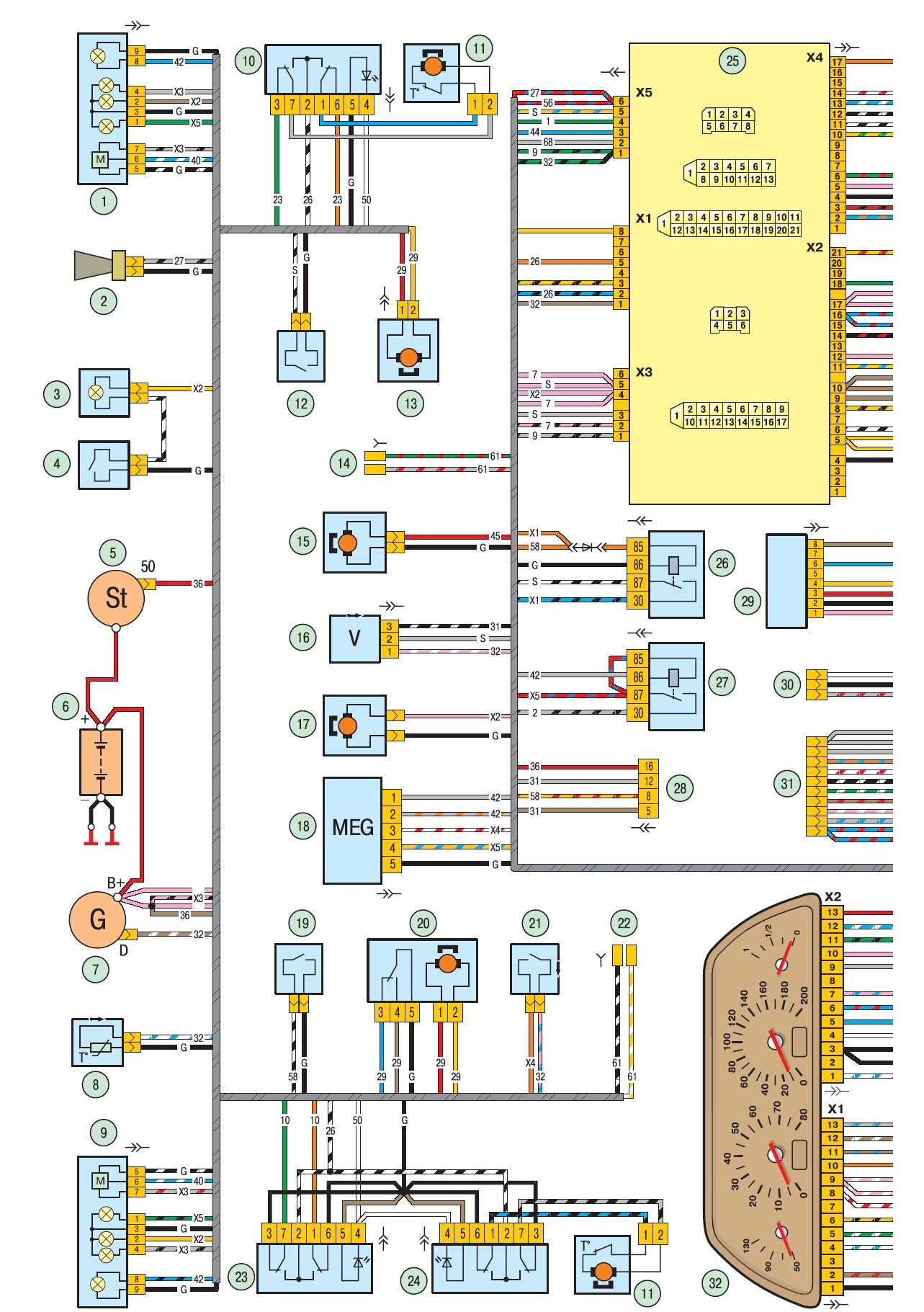

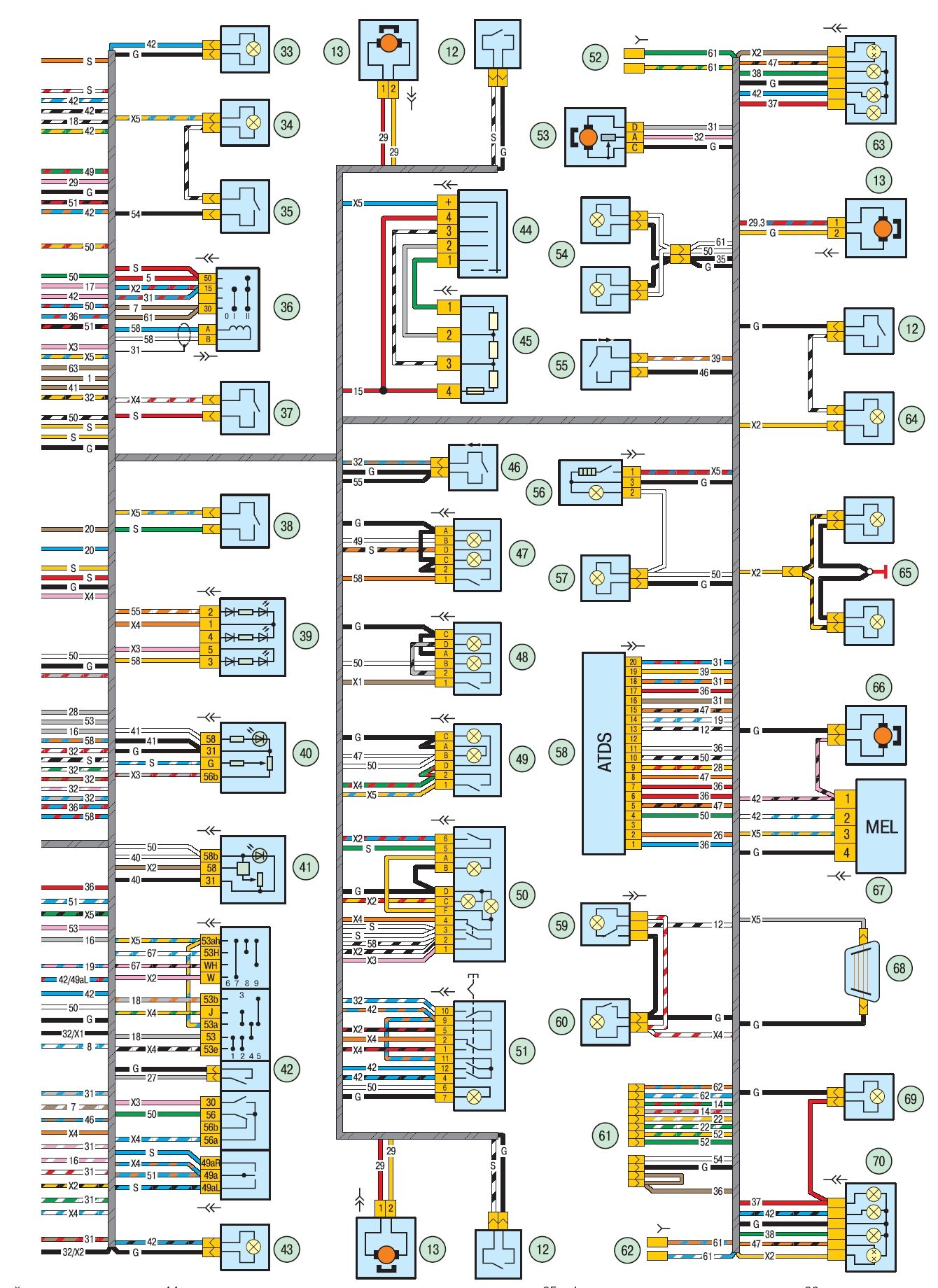

Приложение 6. Схема электрооборудования автомобилей ВАЗ-2123: 1 – правая блок-фара; 2 – звуковой сигнал; 3 – лампа подкапотная; 4 – выключатель подкапотной лампы; 5 – стартер; 6 – аккумуляторная батарея; 7 – генератор; 8 – датчик температуры воздуха; 9 – левая блок-фара; 10 – переключатель электростеклоподъемника правой передней двери (пассажир); 11 – моторедукторы электростеклоподъемников; 12 – выключатели в стойках дверей; 13 – моторедукторы блокировки замков дверей; 14 – колодка подключения к правой передней колонке; 15 – электродвигатель отопителя; 16 – датчик скорости; 17 – электродвигатель омывателя ветрового стекла; 18 – электродвигатель очистителя ветрового стекла; 19 – выключатель в стойке двери водителя; 20 – моторедуктор блокировки замка двери водителя; 21 – датчик уровня тормозной жидкости; 22 – колодка подключения к левой передней колонке; 23 – переключатель электростеклоподъемника правой передней двери (водитель); 24 – переключатель электростеклоподъемника левой передней двери; 25 – монтажный блок; 26 – реле включения электростеклоподъемников; 27 – реле включения звукового сигнала; 28 – колодка диагностики; 29 – блок управления системы блокировки замков дверей; 30 – колодка подключения к жгуту проводов системы обогрева передних сидений; 31 – колодка подключения к жгуту проводов системы впрыска; 32 – комбинация приборов; 33 – правый боковой указатель поворота; 34 – лампа освещения вещевого ящика; 35 – выключатель лампы освещения вещевого ящика; 36 – выключатель зажигания; 37 – выключатель стоп-сигнала; 38 – выключатель лампы света заднего хода; 39 – блок контрольных ламп; 40 – регулятор коррекции света фар; 41 – регулятор освещения приборов; 42 – подрулевой переключатель; 43 – левый боковой указатель поворота; 44 – переключатель электродвигателя отопителя; 45 – дополнительный резистор; 46 – датчик включения ручного тормоза; 47 – выключатель задних противотуманных огней; 48 – выключатель противотуманных фар; 49 – выключатель обогрева заднего стекла; 50 – переключатель наружного освещения; 51 – выключатель аварийной сигнализации; 52 – колодка подключения к правой задней колонке; 53 – электробензонасос с датчиком уровня топлива; 54 – лампы подсветки рычагов управления отопителем; 55 – датчик включения дифференциала; 56 – прикуриватель; 57 – лампа подсветки; 58 – блок управления автомобильной противоугонной системы; 59 – плафон освещения салона; 60 – плафон индивидуального освещения салона; 61 – колодка подключения к радиоаппарату; 62 – колодка подключения к левой задней колонке; 63 – правый задний фонарь; 64 – фонарь освещения багажника; 65 – фонари освещения номерного знака; 66 – электродвигатель омывателя заднего стекла; 67 – электродвигатель очистителя заднего стекла; 68 – элемент обогрева заднего стекла; 69 – дополнительный сигнал торможения; 70 – левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «–7–». Условные обозначения «–S–» и «–G–» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно. Для монтажного блока вместо его численного обозначения указывается номер колодки, например «–Х1–». В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например «–42/49aR–»
