17.7. Приложение 7.

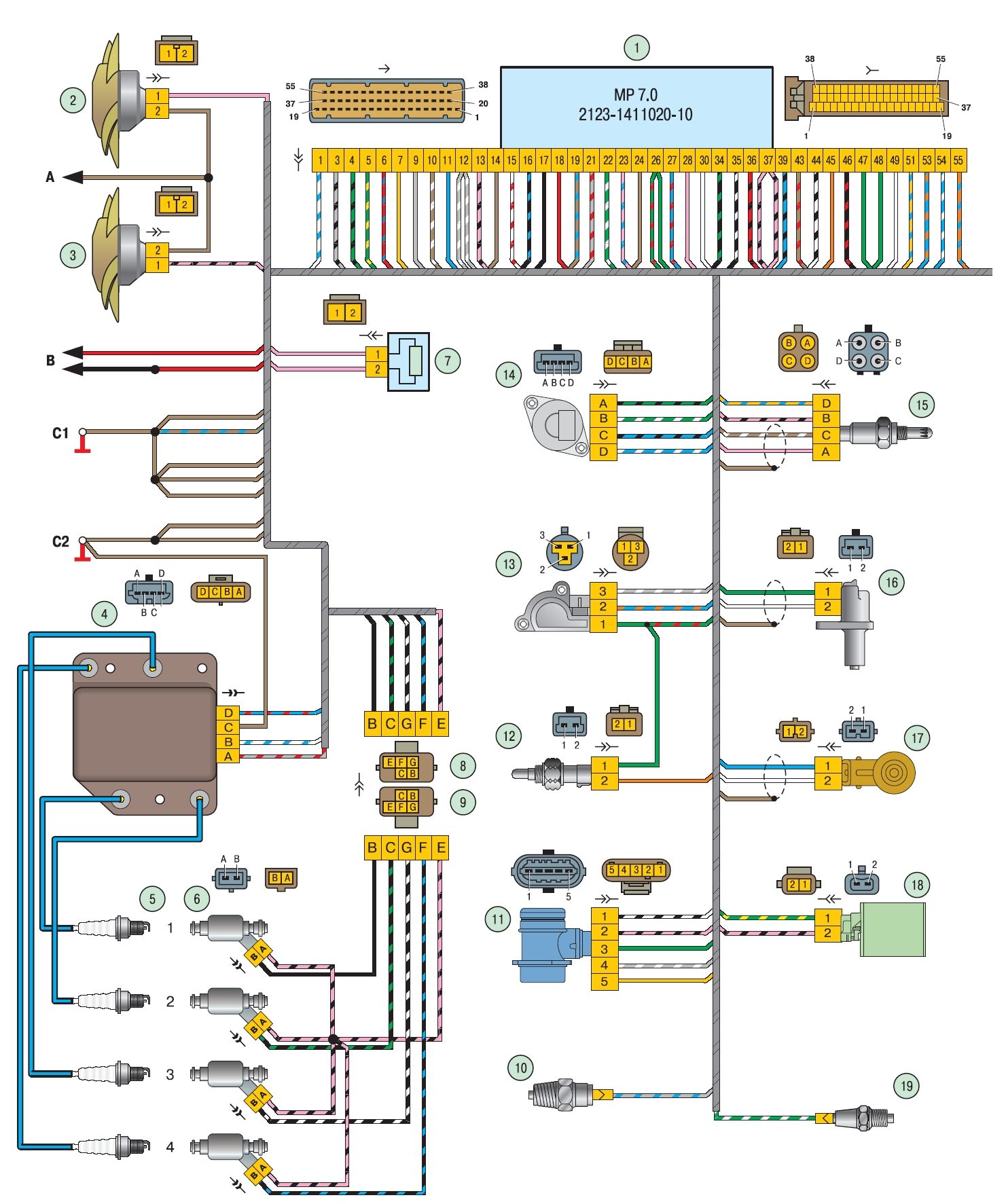

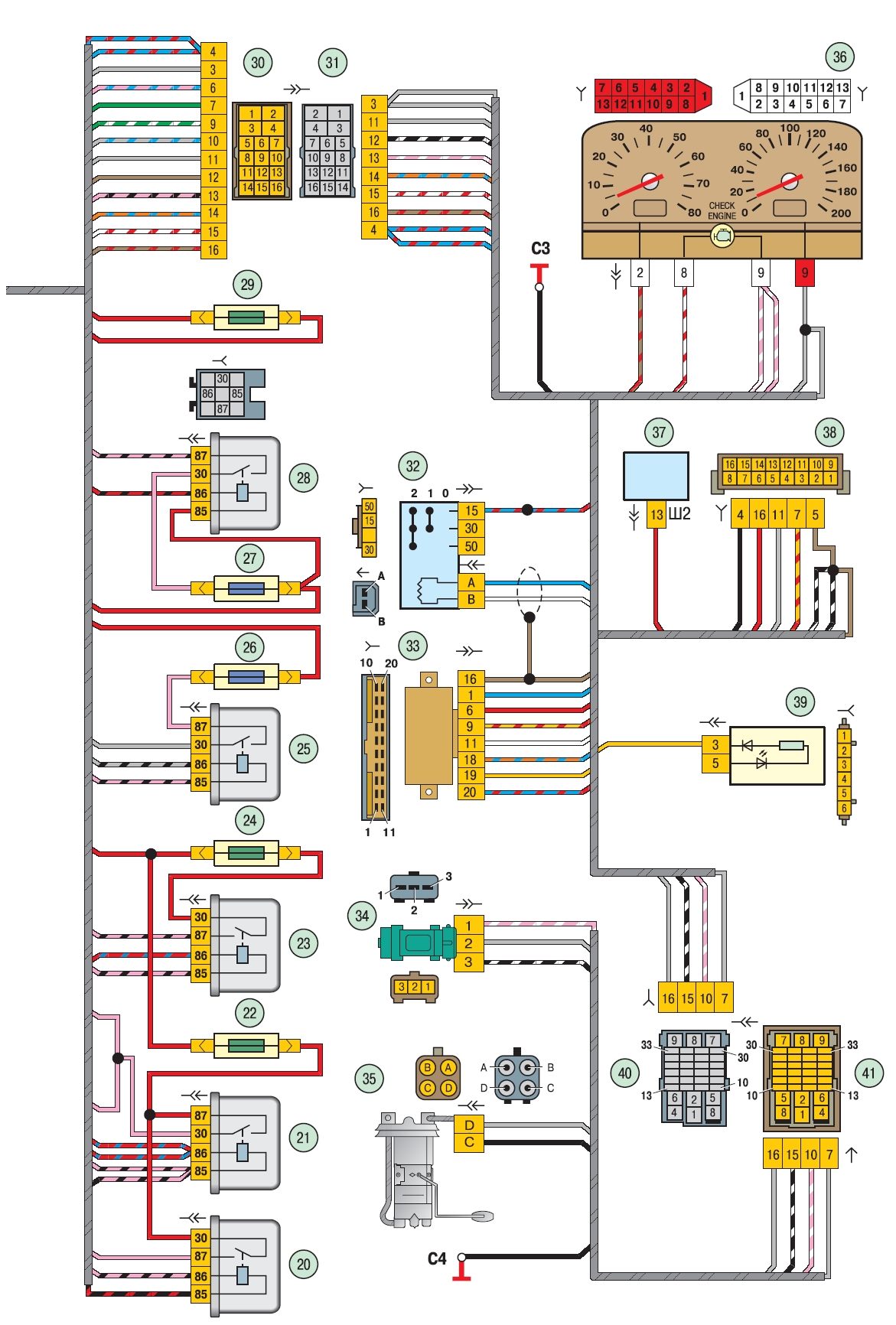

Приложение 7. Схема электрических соединений ЭСУД: 1 – контроллер; 2 – электровентилятор системы охлаждения двигателя правый; 3 – электровентилятор системы охлаждения двигателя левый; 4 – модуль зажигания; 5 – свечи зажигания; 6 – форсунки; 7 – резистор; 8 – колодка жгута системы зажигания к жгуту форсунок; 9 – колодка жгута форсунок к жгуту системы зажигания; 10 – датчик контрольной лампы давления масла; 11 – датчик массового расхода воздуха; 12 – датчик температуры охлаждающей жидкости; 13 – датчик положения дроссельной заслонки; 14 – регулятор холостого хода; 15 – датчик кислорода; 16 – датчик положения коленчатого вала; 17 – датчик детонации; 18 – электромагнитный клапан продувки адсорбера; 19 – датчик указателя температуры охлаждающей жидкости; 20 – реле дополнительное; 21 – реле электровентилятора правого; 22 – предохранитель цепи питания электровентилятора правого; 23 – реле электровентилятора левого; 24 – предохранитель цепи питания электровентилятора левого; 25 – реле электробензонасоса; 26 – предохранитель цепи питания электробензонасоса; 27 – предохранитель реле зажигания; 28 – реле зажигания; 29 – предохранитель цепи питания контроллера; 30 – колодка жгута системы зажигания к жгуту панели приборов; 31 – колодка жгута панели приборов к жгуту системы зажигания; 32 – выключатель зажигания; 33 – автомобильная противоугонная система; 34 – датчик скорости автомобиля; 35 – электробензонасос; 36 – комбинация приборов; 37 – монтажный блок; 38 – колодка диагностики; 39 – блок контрольных ламп; 40 – колодка жгута панели приборов к жгуту заднему; 41 – колодка жгута заднего к жгуту панели приборов; А — к клемме «минус» аккумуляторной батареи; В — к клемме «плюс» аккумуляторной батареи; С1, С2 – точки заземления жгута системы зажигания; С3 – точка заземления жгута панели приборов; С4 – точка заземления жгута заднего. Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки. Условное обозначение «S28» или «SB» означает, что провод присоединяется к элементу схемы под номером 28 или обозначенному буквой В через точку соединения, не показанную на схеме
