9.5. Стартер

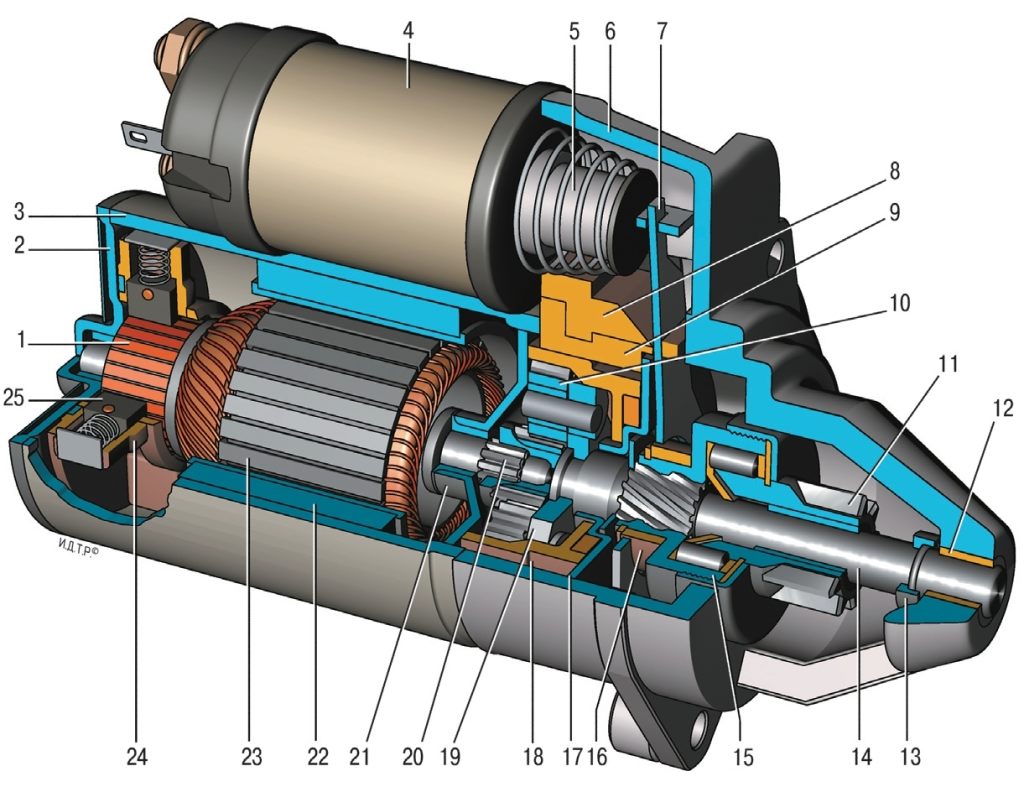

Рис. 9.7. Стартер 5722.3708: 1 – коллектор; 2 – задняя крышка; 3 – корпус статора; 4 – тяговое реле; 5 – якорь реле; 6 – крышка со стороны привода; 7 – рычаг; 8 – кронштейн рычага; 9 – уплотнительная прокладка; 10 – планетарная шестерня; 11 – шестерня привода; 12 – вкладыш крышки; 13 – ограничительное кольцо; 14 – вал привода; 15 – обгонная муфта; 16 – поводковое кольцо; 17 – опора вала привода с вкладышем; 18 – шестерня с внутренним зацеплением; 19 – водило; 20 – центральная шестерня; 21 – опора вала якоря; 22 – постоянный магнит; 23 – якорь; 24 – щеткодержатель; 25 – щетка

Стартер типа 5722.3708 (рис. 9.7) представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

Крышки 2, 6 и корпус 3 статора стянуты двумя шпильками. Вал якоря 23 вращается в двух металлокерамических вкладышах, установленных в крышке 2 и опоре 21. В корпусе статора закреплены четыре постоянных магнита 22.

Вращение от вала якоря 23 передается валу 14 привода через планетарный редуктор, который состоит из центральной шестерни 20, трех планетарных шестерен 10, водила 19 и шестерни 18 с внутренним зацеплением. Планетарные шестерни вращаются на игольчатых подшипниках.

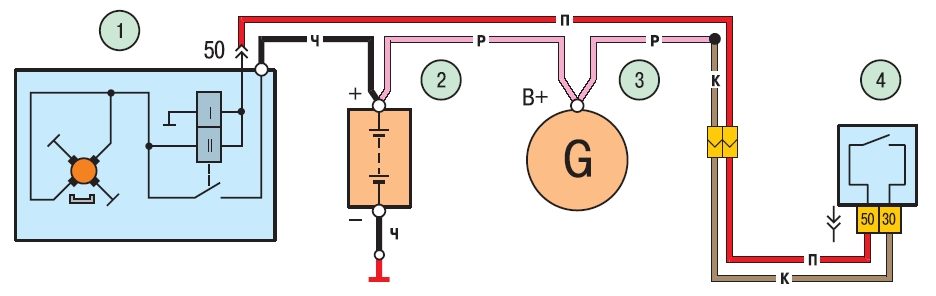

Рис. 9.8. Схема соединений стартера: 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – выключатель зажигания

Схема подключений стартера показана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи 2 через выключатель зажигания 4 подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I). После замыкания контактов тягового реле втягивающая обмотка отключается.

Номинальная мощность, кВ	1,55
Потребляемая сила тока при максимальной мощности, А, не более	375
Потребляемая сила тока в заторможенном состоянии, А, не более	700
Потребляемая сила тока на холостом ходу, А, не более	80

ПОЛЕЗНЫЕ СОВЕТЫ Чтобы избежать многих неисправностей стартера, при его эксплуатации соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10–15 с и повторно – через 20–30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните три болта крепления стартера к картеру сцепления.	3. Выверните болт нижнего крепления задней распорки впускной трубы и отведите распорку в сторону.

4. Аккуратно, чтобы не перекрутить провода, снимите стартер.

5. Отсоедините колодку с проводом от клеммы тягового реле.	6. Сдвиньте защитный чехол,...

7. ...отверните гайку крепления и снимите провод с контактного болта тягового реле стартера.	8. Снимите стартер с автомобиля.

9. Устанавливайте стартер в порядке, обратном снятию.

Вам потребуются: ключи «на 8», «на 10», отвертки с крестообразным и плоским лезвием, щипцы для снятия стопорных колец.

1. Снимите стартер с автомобиля (см. «Снятие и установка стартера»).

2. Отверните гайку и...	3. ...отсоедините клемму провода «положительных» щеток от контактного болта.

4. Выверните два болта крепления тягового реле и...	5. ...снимите реле. Обратите внимание на прокладку, не забудьте установить ее при сборке.

6. Выньте якорь тягового реле, приподняв его вверх, чтобы петля якоря снялась с рычага.	7. Отверните две гайки стяжных шпилек.

8. Снимите крышку со стороны привода с редуктором и приводом в сборе.	9. Подденьте отверткой и...

10. ...выньте редуктор с приводом из крышки.	11. Снимите уплотнитель с рычага привода. Поврежденный или сильно изношенный уплотнитель замените.

12. Снимите с осей водила три планетарные шестерни редуктора. Осмотрите шестерни, в случае повреждения их зубьев замените шестерни.	13. Сбейте ограничительное кольцо со стопорного кольца с помощью подходящей оправки.

14. С помощью специальных щипцов или...	15. ...поддев отверткой...

16. ...снимите стопорное кольцо, а затем ограничительное.	17. Снимите привод в сборе с рычагом.

18. Снимите стопорное кольцо с рычага.	19. Снимите рычаг с поводковым кольцом и шайбой.

20. Снимите стопорное кольцо шестерни с внутренним зацеплением.	21. Снимите шайбу и опору вала.

22. Снимите шестерню с внутренним зацеплением.	23. Снимите центральную шестерню с вала якоря.

24. Осмотрите шестерню. В случае сильного износа или поломки зубьев шестерни замените ее.	25. Выньте две стяжные шпильки.

26. Подденьте отверткой и...	27. ...снимите опору вала якоря.

28. Обратите внимание, на валу якоря установлена шайба.	29. Выньте якорь в сборе со щеткодержателем из корпуса статора.

30. Отогните фиксаторы пружин щеток и...	31. ...выньте пружины.

32. Снимите с вала якоря заднюю крышку в сборе со щеткодержателем.

33. Осмотрите якорь. Если коллектор 1 загрязнен или на нем имеются риски, следы подгорания и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь. При обнаружении на валу 2 якоря желтого налета от подшипника удалите его мелкой шкуркой. Если на поверхностях цапф и шлицев вала имеются задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше диаметра пакета железа якоря. В противном случае якорь замените.

34. Осмотрите щеткодержатель. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь повреждений.	35. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу.

36. Проверьте, нет ли замыканий между секциями обмотки якоря или пластинами коллектора, нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.	37. Выверните два винта и...

38. ...снимите щеткодержатель с крышки со стороны коллектора.	39. Снимите клеммы щеток и...

40. ...извлеките щетки.	41. Снимите соединительную шину.

42. Осмотрите соединительную шину. При необходимости замените ее.

43. Собирайте стартер в обратной последовательности. Перед сборкой смажьте зубья шестерни привода моторным маслом, винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора – консистентной смазкой (ЦИАТИМ-201, -202, -203 или Литол-24).
