9.3. Генератор

Генератор типа 9402.3701-01 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕ Генератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

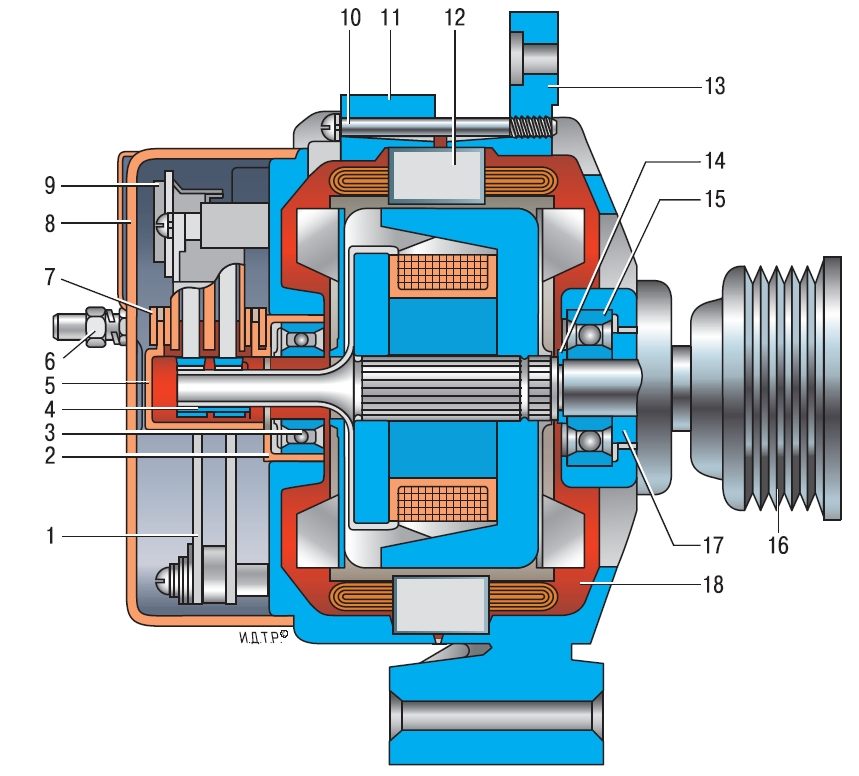

Рис. 9.3. Генератор 9402.3701-01: 1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца; 5 – защитная втулка; 6 – вывод «В+» генератора; 7 – прокладка; 8 – кожух; 9 – регулятор напряжения со щеткодержателем; 10 – стяжной винт; 11 – задняя крышка; 12 – статор; 13 – передняя крышка; 14 – дистанционное кольцо; 15 – передний подшипник; 16 – шкив; 17 – шайба; 18 – ротор

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 1, прикрепленным к крышке 11. Электронный регулятор 9 напряжения объединен в один блок со щеткодержателем и прикреплен также к крышке 11.

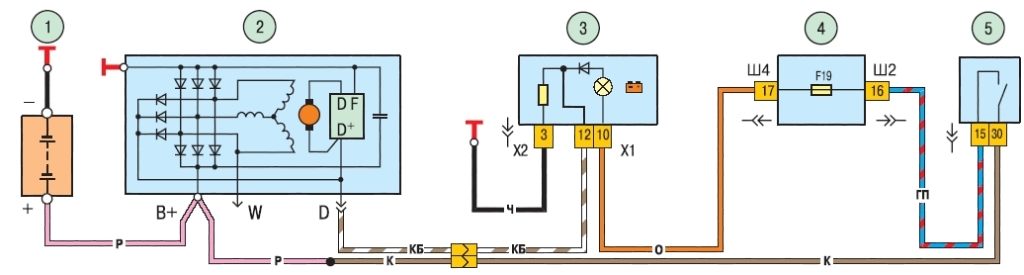

Рис. 9.4. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 – монтажный блок; 5 – выключатель зажигания

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ-2123 не используется.

Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Максимальная сила тока отдачи (при 13 В и 6000 мин-1), А	80
Пределы регулируемого напряжения, В	13,2-14,7
Передаточное отношение двигатель-генератор	1:2,16

ПОЛЕЗНЫЙ СОВЕТ Если в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Отсоедините колодку с проводом от вывода «D» генератора.	3. Снимите защитный чехол,...

4. ...отверните гайку и отсоедините провода от контактного болта (вывод «В+»).	5. Отверните гайку болта крепления генератора к натяжной планке и...

6. ...выньте болт.	7. Отверните гайку болта нижнего крепления генератора.

8. Снимите ремень привода генератора.	9. Выньте болт и с помощью монтажной лопатки выведите генератор из кронштейна.

10. Снимите генератор.

11. Устанавливайте генератор в порядке, обратном снятию. После установки отрегулируйте натяжение ремня привода генератора (см. «Регулировка натяжения и замена ремня привода генератора и водяного насоса»).

Вам потребуются: ключи «на 10», отвертки с крестообразным и плоским лезвиями, омметр (автотестер), контрольная лампа.

1. Снимите генератор с автомобиля (см. «Снятие и установка генератора»).

Рис. 9.5. Детали генератора: 1 – гайка; 2 – шайба; 3 – шкив; 4 – передняя крышка; 5 – дистанционное кольцо; 6 – ротор; 7 – статор; 8 – задняя крышка; 9 – кожух; 10 – прокладка; 11 – защитная втулка; 12 – выпрямительный блок с конденсатором; 13 – щеткодержатель с регулятором напряжения

2. Промаркируйте взаимное расположение крышек 4 и 8 (рис. 9.5) генератора.

3. Отожмите три защелки.	4. Снимите пластмассовый кожух.

5. Выверните два винта крепления регулятора напряжения.	6. Снимите регулятор напряжения со щеткодержателем,...

7. ...отсоединив провод от клеммы регулятора.	8. Выверните четыре винта крепления выпрямительного блока и винт крепления конденсатора.

9. Отогните три вывода обмотки статора так, чтобы они дали возможность снять выпрямительный блок.	10. Снимите выпрямительный блок с конденсатором.

11. Для замены конденсатора отверните гайку контактного болта, снимите шайбу и распорную втулку. Снимите с контактного болта наконечник провода конденсатора.	12. Выверните четыре стяжных винта (винты затянуты большим моментом). Под головками винтов установлены пружинные и плоские шайбы.

13. Поддев отверткой, снимите крышку генератора со стороны контактных колец.

14. Зажмите ротор генератора в тисках (не слишком сильно, чтобы ротор не проворачивался) и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.

15. Снимите упорную шайбу.	16. Выньте ротор из крышки со стороны привода.

17. Снимите с вала ротора дистанционное кольцо.	18. Осмотрите контактные кольца. Если на них имеются задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.

19. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.

20. Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один провод подсоедините к корпусу ротора, а второй – поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор.

21. Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если есть износ, надо заменить подшипники или крышки генератора.	22. Проверьте, нет ли обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку.

23. Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора. Если лампа загорается, значит, есть замыкание: необходимо заменить статор или обмотку.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

25. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить. Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

26. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.

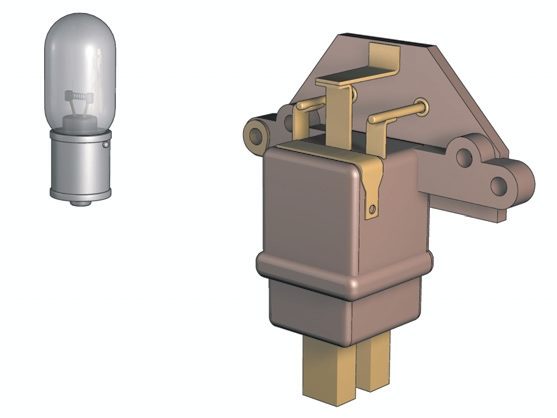

Рис. 9.6. Схема для проверки регулятора напряжения: 1 – контрольная лампа; 2 – вывод «масса» регулятора напряжения; 3 – вывод «DF» регулятора напряжения; 4 – регулятор напряжения; 5 – вывод «D+» регулятора напряжения; А – к источнику питания

27. Проверьте исправность регулятора напряжения (см. рис. 9.6).

28. Проверьте исправность конденсатора. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе. Конденсатор можно проверить мегомметром или тестером. Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

29. Проверить выпрямительный блок можно как на снятом генераторе, так и не снимая генератор с автомобиля. Порядок проверки одинаковый. Для наглядности схемы проверки показаны на снятом генераторе. Для проверки на автомобиле отсоедините провода от аккумуляторной батареи и генератора, а также снимите колодку с проводом с клеммы регулятора напряжения.

Так расположены диоды выпрямительного моста генератора: 1 – положительные диоды (с красной меткой на корпусе); 2 – отрицательные диоды (с черной меткой на корпусе); 3 – дополнительные диоды.

30. Снимите щеткодержатель с генератора.

31. Проверьте диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумуляторной батареи. Для проверки замыкания в положительных и отрицательных диодах подсоедините «+» батареи через контрольную лампу к выводу «В+» генератора, а «–» батареи – к корпусу генератора. Лампа гореть не должна; если горит, значит, есть замыкание. Блок необходимо заменить.	32. Для проверки положительных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к выводу «В+» генератора, а провод, идущий от «–» аккумуляторной батареи, – к одному из винтов крепления вывода обмотки статора. Лампа гореть не должна; если горит, значит, есть замыкание в положительных диодах. Блок необходимо заменить.

33. Для проверки отрицательных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к одному из винтов крепления вывода обмотки статора, а провод, идущий от «–» аккумуляторной батареи, – к корпусу генератора. Лампа гореть не должна; если горит, значит, есть замыкание в отрицательных диодах. Блок необходимо заменить.	34. Для проверки дополнительных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к контакту соединительной колодки регулятора напряжения, а провод, идущий от «–» аккумуляторной батареи, – к одному из винтов крепления вывода обмотки статора. Лампа гореть не должна; если горит, значит, есть замыкание в дополнительных диодах. Блок необходимо заменить.

35. Соберите генератор в порядке, обратном снятию. При этом сориентируйте крышки генератора в соответствии с ранее сделанными метками. Пружинную шайбу шкива генератора установите выпуклой стороной к гайке. Затяните гайку моментом 39–62 Н·м (3,9–6,2 кгс·м).
