5.9.4. Разборка, ремонт и сборка головки блока цилиндров

Если необходим ремонт головки блока цилиндров двигателя, установленного на автомобиле, снимите ее (см. «Замена прокладки головки блока цилиндров»). В большинстве случаев ремонт головки блока цилиндров заключается в притирке или замене клапанов, шлифовке седел клапанов. При таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление привалочной поверхности к блоку цилиндров, головку блока заменяют.

Вам потребуются: те же инструменты, что и для замены прокладки головки блока цилиндров (см. «Замена прокладки головки блока цилиндров») и маслосъемных колпачков (см. «Замена маслосъемных колпачков»), а также ключи «на 13», «на 19».

1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

2. Отверните шесть гаек крепления впускной трубы к головке блока цилиндров и снимите впускную трубу в сборе с дроссельным узлом.

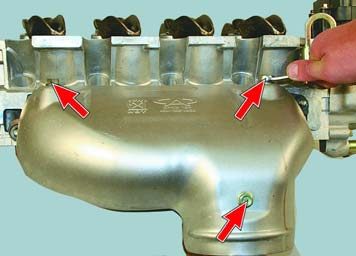

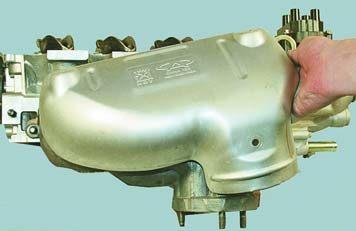

3. Выверните три болта крепления...	4. ...и снимите термоэкран.

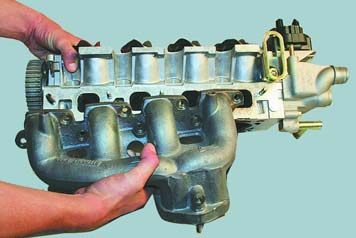

5. Отверните восемь гаек крепления выпускного коллектора и снимите его со шпилек.

Примечание Уплотнительную прокладку впускной трубы и коллектора при каждой разборке заменяйте новой.

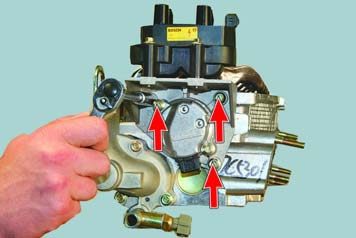

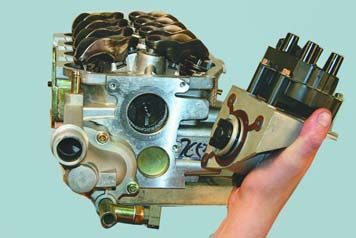

6. Выверните три болта крепления...	7. ...и снимите кронштейн катушки зажигания в сборе с датчиком фазы.

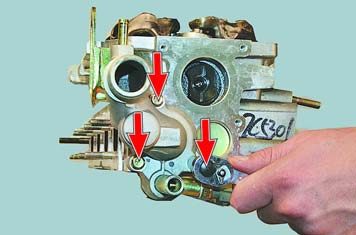

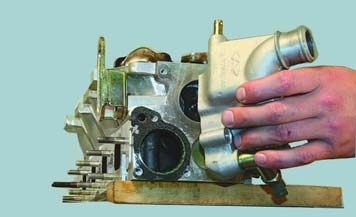

8. Выверните три болта крепления...	9. ...и снимите корпус термостата.

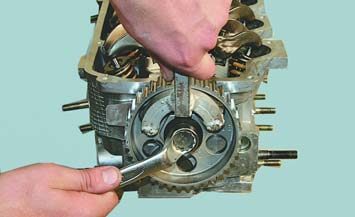

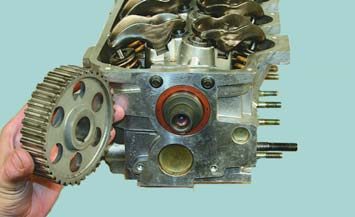

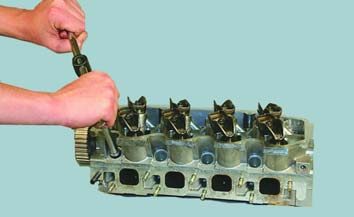

10. Выверните болт крепления зубчатого шкива распределительного вала, удерживая шкив от проворачивания специальным приспособлением. При отсутствии приспособления можно воспользоваться пассатижами с отверткой: вставьте рукоятки пассатижей в отверстия шкива, а отверткой удерживайте их от проворачивания...	11. ...и снимите шкив.

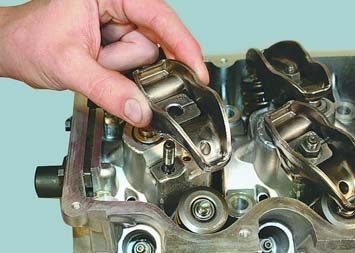

12. Отверните гайку крепления...	13. ...снимите со шпильки коромысло с держателем...

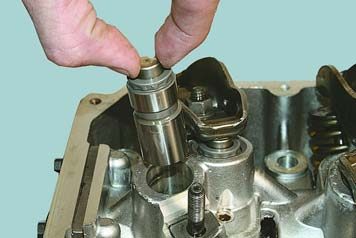

14. ...и извлеките гидрокомпенсатор.

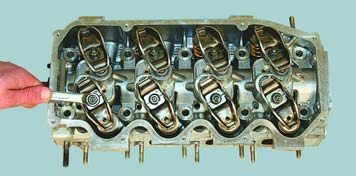

15. Аналогично снимите остальные коромысла и извлеките гирокомпенсаторы.

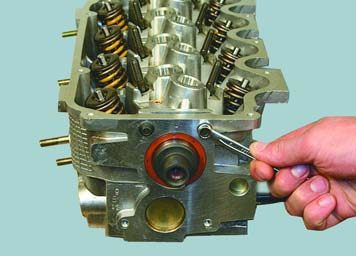

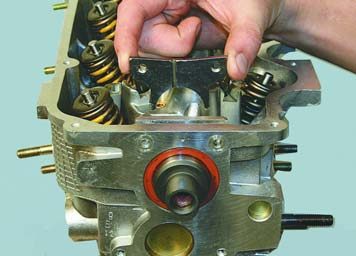

16. Выверните два болта крепления...	17. ...снимите упорный фланец...

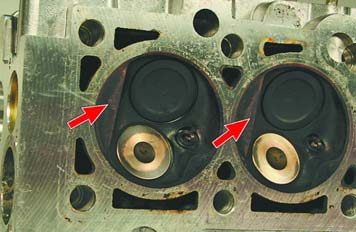

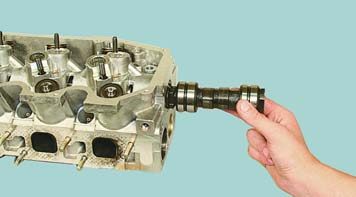

18. ...и извлеките распределительный вал из тела головки блока цилиндров.	19. Очистите камеры сгорания от нагара. Осмотрите головку блока цилиндров. Если на ней есть трещины или следы прогара в камерах сгорания, замените головку. Удалите заусенцы и забоины на плоскости головки блока.

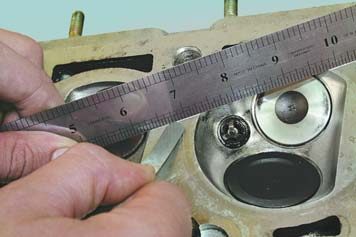

20. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, а затем по диагоналям и измерьте щупом зазор между плоскостью головки и линейкой. Замените головку, если зазор превысит 0,15 мм.

21. Очистите от остатков прокладок и нагара поверхности фланцев головки для установки впускной трубы и выпускного коллектора.

22. Проверьте наличие деформаций фланцев для впускной трубы и выпускного коллектора, деформированную головку замените.

23. Поврежденные резьбовые отверстия отремонтируйте прогонкой резьбы метчиками или установкой ремонтной втулки (ввертыша).

24. Проверьте плотность установки заглушек рубашки охлаждения. При ослаблении их посадки восстановите ее чеканкой.

25. Для проверки герметичности головки блока заглушите отверстие в головке под гнездо термостата. Это можно сделать, например, установив глухую прокладку из плотного картона под корпус термостата и завернув болты его крепления.

26. Залейте керосин в каналы водяной рубашки. Если уровень керосина при выдержке в 15–20 мин понижается, значит, в головке есть трещины и ее надо заменить. После проверки не забудьте снять картонную прокладку.

27. Проверьте состояние опорных поверхностей под шейки вала в головке блока. Если хотя бы на одной из них имеются следы износа, задиры или глубокие риски, отшлифуйте шейки подшипников и измерьте диаметр шеек. Если диаметр шеек больше указанного (см. табл. 5.2 и табл. 5.3), замените головку блока.

28. Для проверки герметичности клапанов залейте керосин во впускные и выпускные каналы головки. Если в течение 3 мин керосин не просочится из каналов в камеры сгорания, клапаны герметичны. В противном случае притрите (см. «Притирка клапанов») или замените клапаны.

29. Установите под снимаемый клапан подходящий упор.

30. Установите приспособление для сжатия пружин клапанов и сожмите с его помощью пружины клапана. Отверткой или пинцетом выньте сухари.

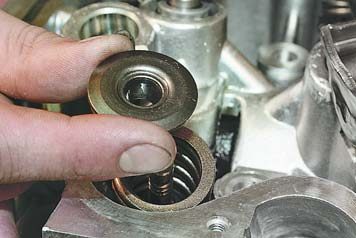

31. Выньте верхнюю тарелку и пружину клапана. Аналогично выньте сухари, тарелки и пружины остальных клапанов.

32. Промаркируйте клапаны номерами цилиндров, например накерните.

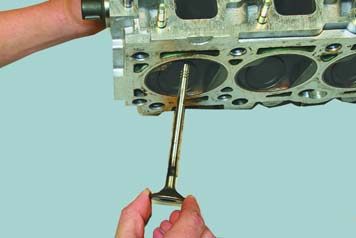

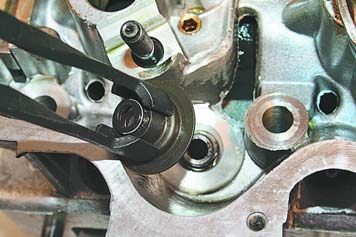

33. Извлеките клапан из головки блока.	34. Специальным приспособлением снимите маслосъемный колпачок (см. «Замена маслосъемных колпачков»).

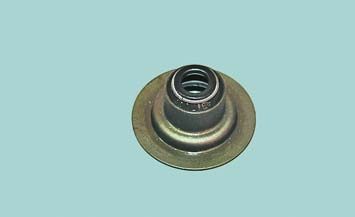

Примечание Маслосъемный колпачок выполнен за одно целое с нижней тарелкой пружины клапана.

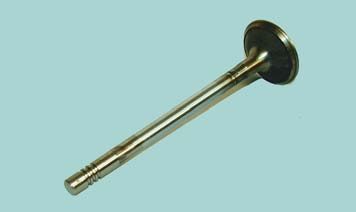

35. Удалите нагар с клапанов и осмотрите их. Деформация стержня клапана и трещины на его тарелке не допускаются. При наличии повреждений замените клапан.

36. Проверьте, не слишком ли изношена и не повреждена ли рабочая фаска. Допускается шлифование рабочей фаски клапанов (в ремонтных мастерских, располагающих соответствующим оборудованием). После шлифования угол фаски относительно плоскости тарелки должен быть у впускных клапанов 45°30’±5’ с шириной пояска после притирки на фаске клапана 1,75–2,32 мм, а у выпускных клапанов – 45,5°30’±5’ с шириной пояска 1,44–1,54 мм. Незначительные риски и царапины на фаске можно вывести притиркой клапана к седлу (см. «Притирка клапанов»).

Предупреждение Для того чтобы на стержнях клапанов не образовались риски, не очищайте их проволочными щетками и металлическими скребками.

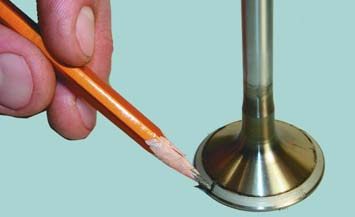

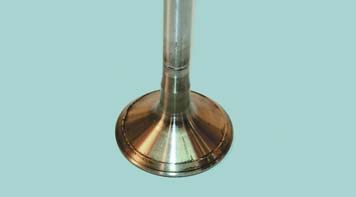

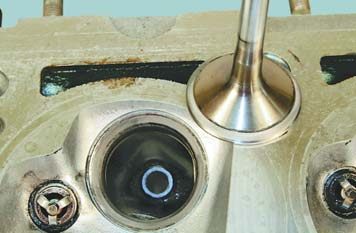

37. Проверьте концентричность расположения тарелки клапана и седла: нанесите на фаску головки клапана тонкий слой графита карандашного грифеля, вставьте клапан в направляющую втулку и, слегка прижав к седлу, проверните.	38. По следам графита на фаске седла можно судить о концентричности расположения клапана и седла.

Рис. 5.6. Зоны износа клапана: 1 – зона наименьшего износа стержня; 2 – торец стержня; 3 – проточка под сухари; 4 – зоны наибольшего износа стержня; 5 – рабочая фаска; 6 – кромка тарелки

39. Проверьте износ стержня клапана в местах, показанных на рис. 5.6. Номинальные и предельно допустимые диаметры стержней клапанов приведены в табл. 5.5.

40. Проверьте состояние проточек 3 (см. рис. 5.6) стержня клапана под сухари. При обнаружении следов выкрашивания кромок проточек и износа цилиндрической части замените клапан.

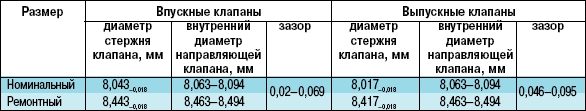

41. Проверьте состояние направляющих втулок клапанов, измерив внутренний диаметр отверстия втулки, диаметр стержня клапана и по разности этих размеров определив зазор. Зазоры приведены в табл. 5.5.

42. Если зазор больше допустимого, отремонтируйте втулки развертыванием до ремонтного размера с увеличением диаметра отверстия на 0,04 мм относительно номинального диаметра. При этом в них необходимо установить клапаны соответствующего ремонтного размера с обеспечением номинального зазора в сопряжении. Развертывайте отверстия втулок, используя набор разверток с направляющим хвостовиком. Во избежание выкрашивания поверхности втулки слой снимаемого металла при каждом проходе и подача инструмента должны быть минимальными. В противном случае замените направляющие втулки. Номинальные и ремонтные размеры направляющих втулок впускных и выпускных клапанов приведены в табл. 5.6.

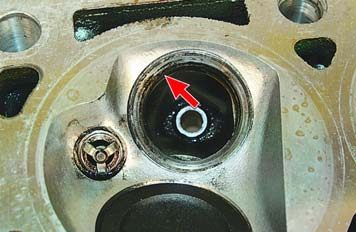

43. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины и др.) можно вывести притиркой клапанов (см. «Притирка клапанов»).

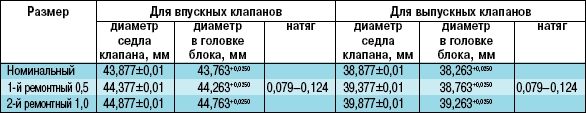

44. Более значительные дефекты седел клапанов устраняют шлифовкой, выдерживая размеры для впускных клапанов 45°30’±5’ с шириной пояска после притирки на фаске клапана 1,75–2,32 мм, а для выпускных клапанов – 45,5°30’±5’ с шириной пояска 1,44–1,54 мм. Седла рекомендуется шлифовать в специализированной мастерской, так как для этого требуются специальные инструменты и оборудование. Если шлифовка не дала нужного результата, замените седла клапанов. Номинальные и ремонтные размеры приведены в табл. 5.7.

45. Замените маслосъемные колпачки независимо от их состояния.

46. Осмотрите пружины клапанов. Трещины и снижение упругости пружин не допускаются. При возможности определите упругость пружин по развиваемому усилию (табл. 5.8). Искривленные пружины (деформация в свободном состоянии более 1,6 мм) и пружины с трещинами замените.

47. Прокладки впускной трубы, выпускного коллектора и головки блока цилиндров всегда заменяйте новыми, так как снятые, даже внешне не поврежденные прокладки могут оказаться сильно обжатыми и не обеспечат герметичности уплотнений.
