5.9.2. Замена гидрокомпенсаторов зазоров в механизме привода клапанов

Гидрокомпенсаторы зазоров в механизме привода клапанов представляют собой саморегулирующиеся опоры нажимных рычагов, передающих усилие от распределительного вала к клапанам, и выполняют функцию устранения зазоров в приводе.

Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана, обеспечивая постоянный контакт рычага привода клапана с кулачком распределительного вала без зазора. Благодаря этому отпадает необходимость регулировки клапанов при техническом обслуживании.

Практически все неисправности гидрокомпенсаторов диагностируют по характерному шуму, издаваемому газораспределительным механизмом на различных режимах работы двигателя.

Для замены гидрокомпенсаторов головку блока цилиндров можно не снимать с двигателя. Достаточно только снять корпус распределительного вала. Однако прокладку головки блока после этого рекомендуется обязательно заменить новой, так как корпус распределительного вала и головка блока прикреплены к блоку одними и теми же болтами и при повторной затяжке болтов старая прокладка головки блока может не обеспечить герметичность соединения.

Вам потребуются: ключи «на 10», «на 13».

Примечание Работу выполняйте через 15–30 мин после остановки двигателя, чтобы снизилось давление масла в гидрокомпенсаторах.

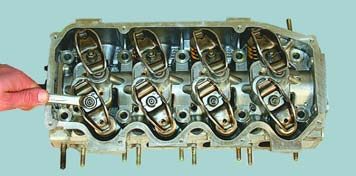

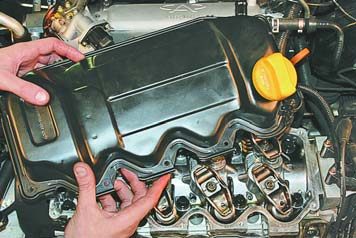

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).	2. Отверните гайку крепления...

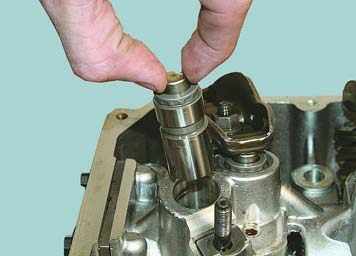

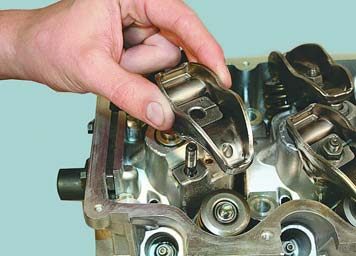

3. ...снимите со шпильки коромысло с держателем...	4. ...и извлеките гидрокомпенсатор.

Примечание Гидрокомпенсатор установлен в гнезде головки с небольшим натягом и может быть легко извлечен без применения какого-либо инструмента.

5. Аналогично снимите остальные коромысла и извлеките гидрокомпенсаторы.

6. Осмотрите гидрокомпенсаторы: на цилиндрических рабочих поверхностях гидрокомпенсаторов не должно быть задиров или царапин. Измерьте микрометром наружные диаметры гидрокомпенсаторов (табл. 5.4).

7. Осмотрите гнезда под гидрокомпенсаторы в головке блока. На их поверхностях не допускаются риски, царапины, задиры, чрезмерный односторонний износ. Измерьте диаметры гнезд под гидрокомпенсаторы в головке блока цилиндров, при необходимости отшлифуйте посадочные гнезда.

8. Рассчитайте по разности размеров зазоры между гидрокомпенсаторами и гнездами в головке. Для новых деталей зазоры должны составлять 0,023–0,060 мм.

9. Смажьте новый гидрокомпенсатор и гнездо в головке блока цилиндров моторным маслом и установите гидрокомпенсатор в гнездо.

10. Аналогичным образом установите остальные гидрокомпенсаторы.

Примечание После замены гидрокомпенсатора при первом пуске двигатель может непродолжительное время работать с повышенным уровнем шума до того момента, пока гидрокомпенсатор не прокачается.
