9.8. Замена кронштейна механизма переключения режимов АТ

ПОРЯДОК ВЫПОЛНЕНИЯ

Выполните действия, описанные в параграфах с 4 по 6 Раздела Снятие и установка АТ и гидротрансформатора.
Снимите рукоятку рычага селектора, потянув ее с силой вверх.
Отделите от центральной консоли декоративную панель рычага селектора АТ приподнимите ее.

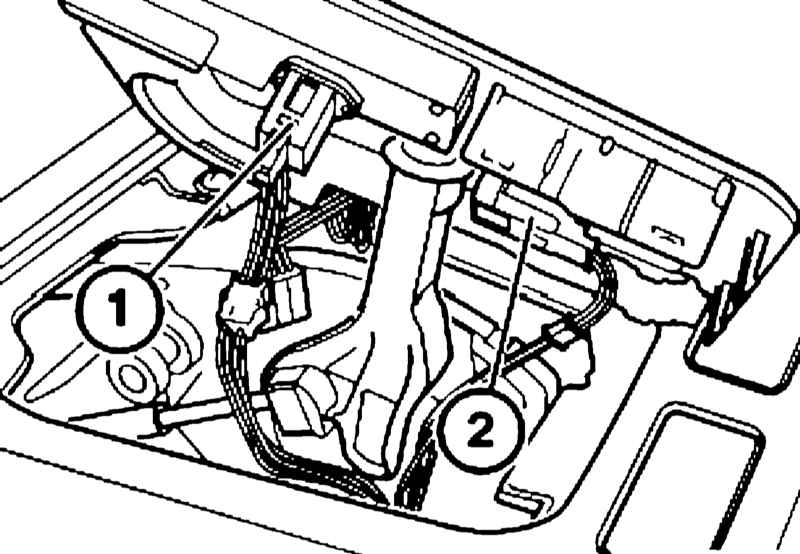

Разъедините разъемы.

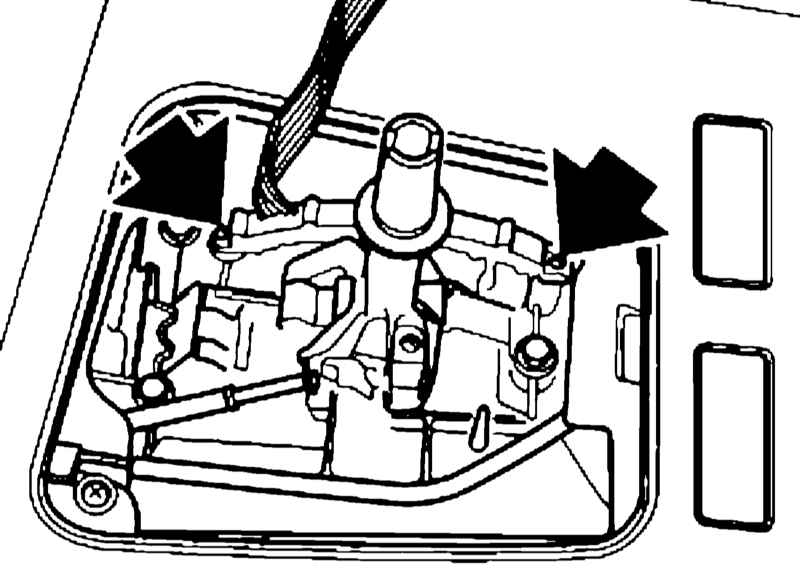

Выверните болты крепления и снимите датчик PNP.

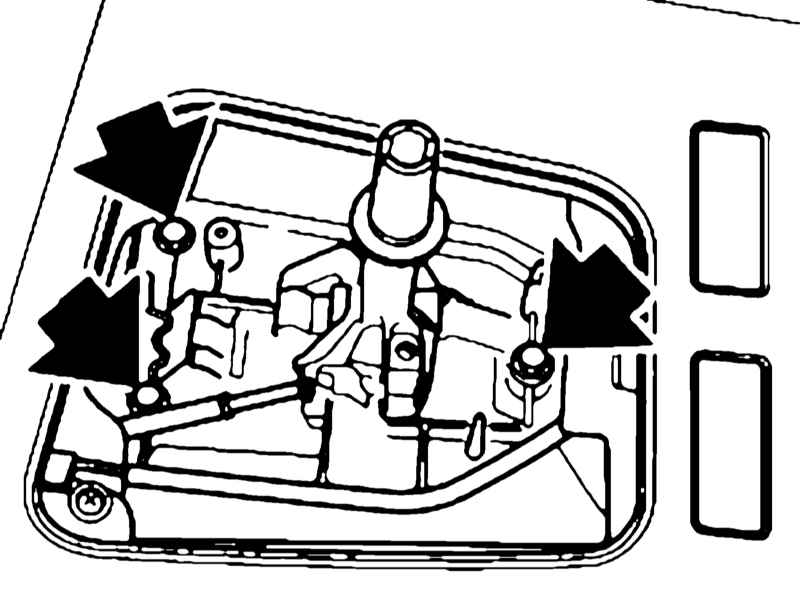

Выверните болты крепления и извлеките рычаг селектора вместе с опорным кронштейном, потянув его вверх, а затем на себя.

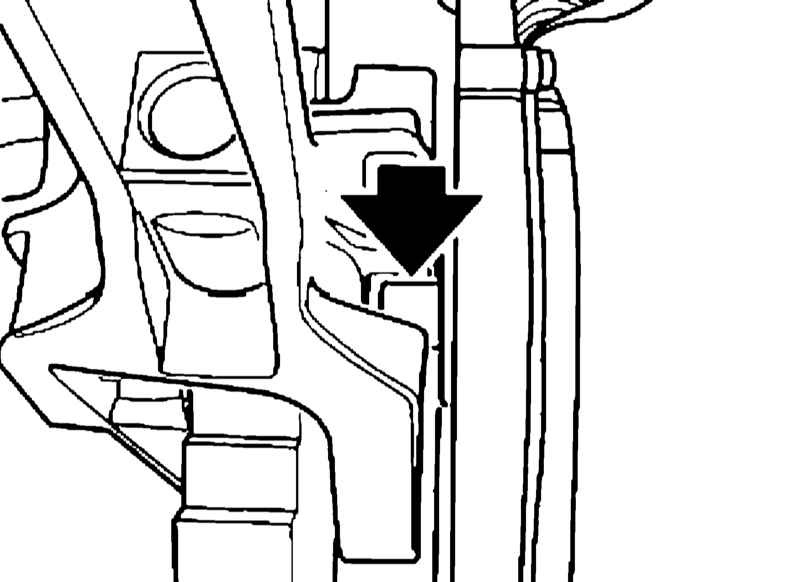

Установка производится в обратном порядке. Штифт переключателя должен войти в выемку у рычага селектора. Обод резинового уплотнения должен прилегать к мату центрального туннеля.
