9.7. Снятие и установка э/м клапанов, регуляторов и датчиков

ПОРЯДОК ВЫПОЛНЕНИЯ

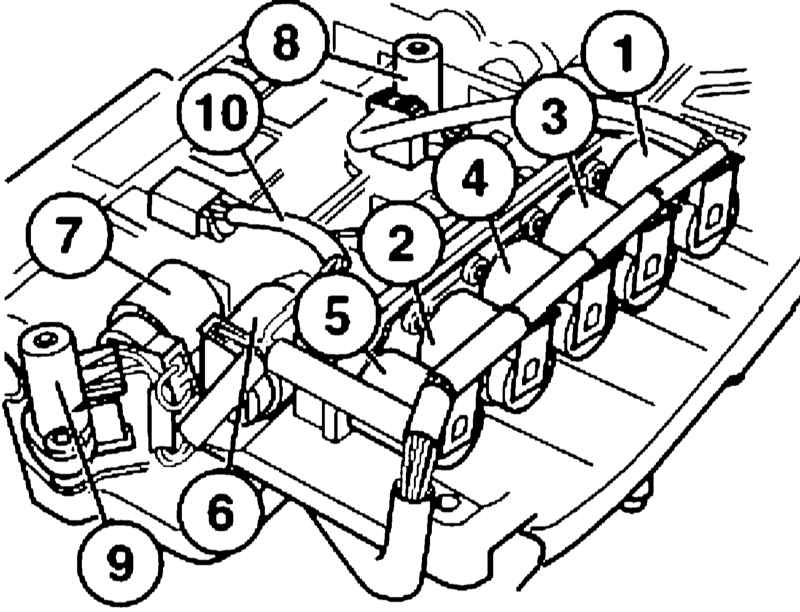

Расположение э/м клапанов, регуляторов и датчиков.

1-5 — Э/м клапаны
6 — Э/м клапан муфты блокировки гидротрансформатора
7 — Регулятор давления
8 — Импульсный датчик (частоты вращения турбины гидротрансформатора, средний)
9 — Импульсный датчик (частоты вращения выходного вала)
10 — Термодатчик

Снимите гидравлический блок управления (см. Раздел Снятие и установка фильтра ATF и гидравлического блока).

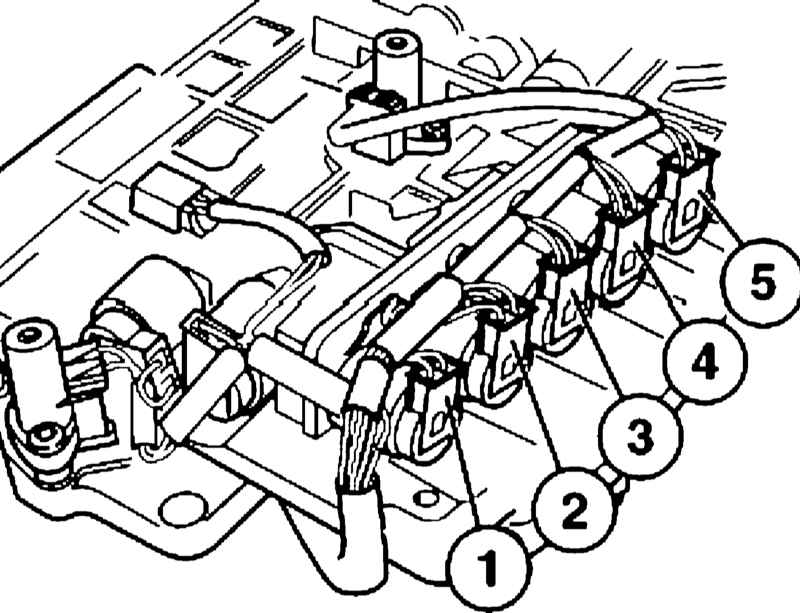

Разъедините разъемы №№ 1-5 от э/м клапанов.

Не тяните за провода.

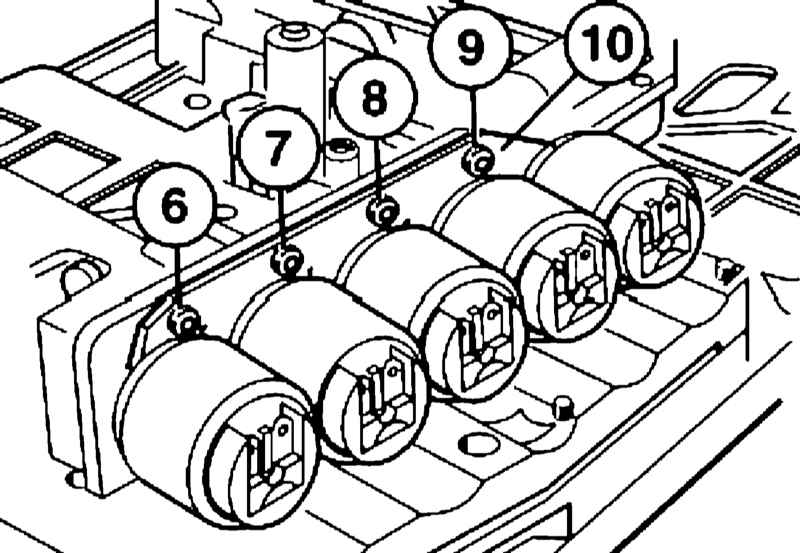

Выверните болты №№ 6-9 и снимите кронштейн (10).

При установке выпуклая сторона кронштейна должна быть обращена выпуклостью к э/м клапанам

Выньте э/м клапаны №№ 1-5.

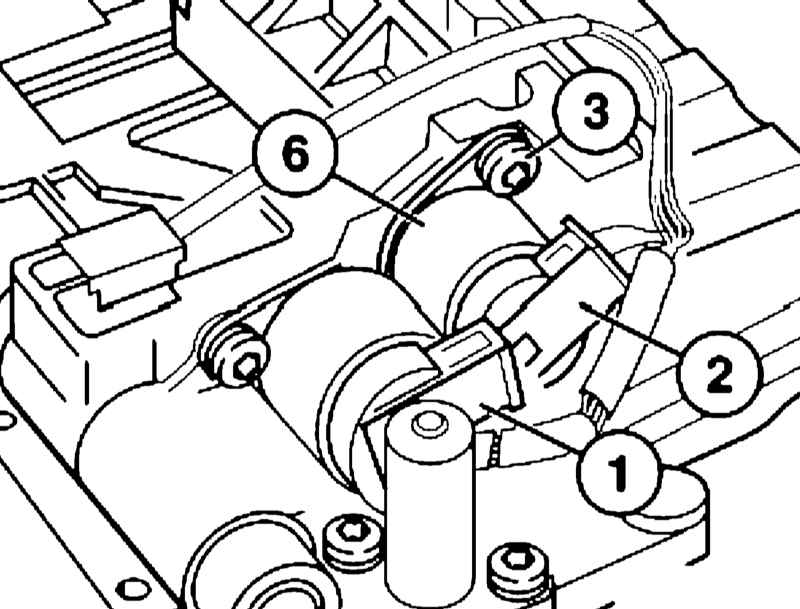

Снимите э/м клапан (6), разъедините разъемы (1 и 2) и выверните болт (3).

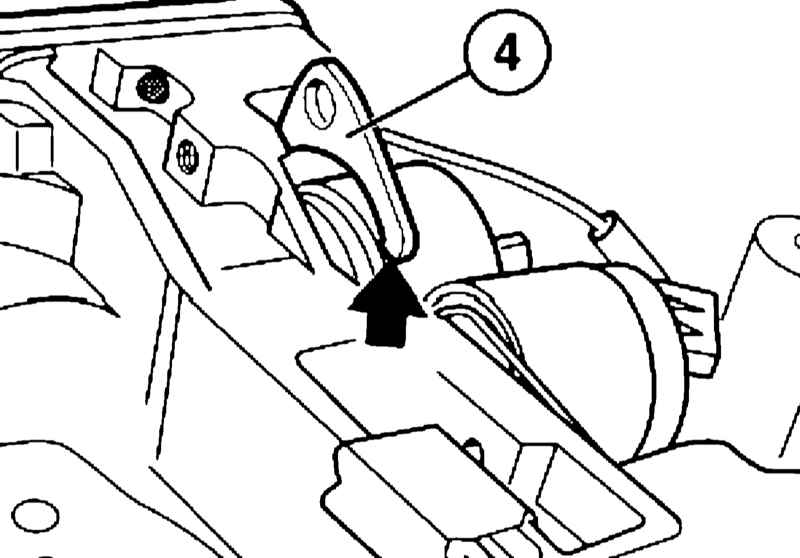

Снимите кронштейн (4) и выньте э/м клапан № 6.

При установке вогнутая сторона кронштейна (4) должна быть обращена к блоку клапанов. В качестве отличительного признака э/м клапан № 6 имеет белый корпус в части разъема.

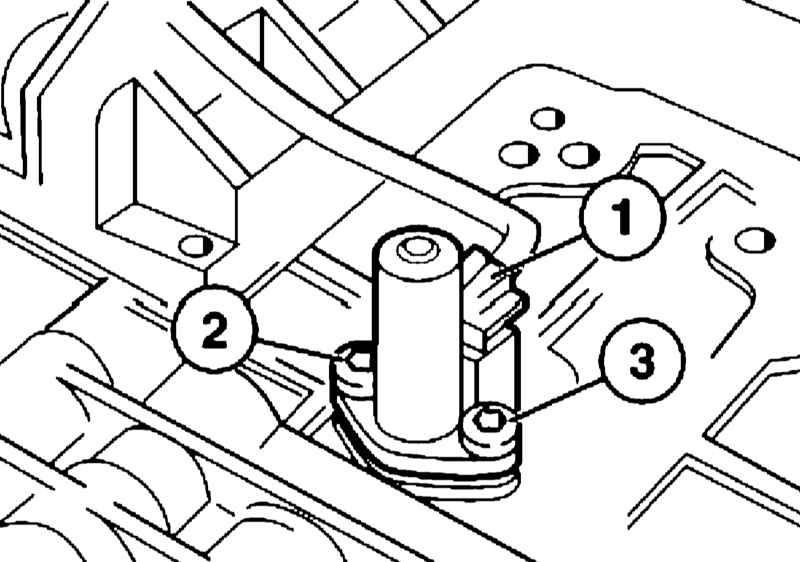

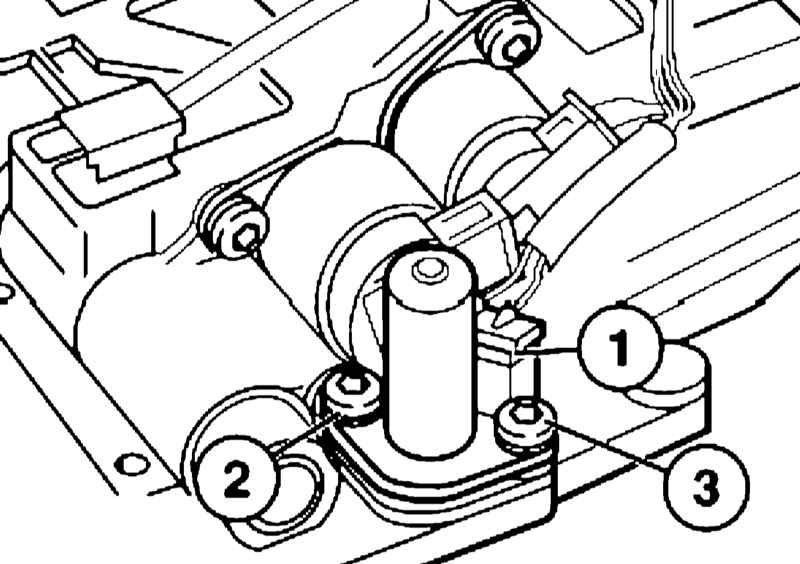

Для снятие датчиков разъедините соответствующий разъем (1) и выверните болты (2 и 3).
