5.2.6. Снятие и установка дефлекторов систем отопления, вентиляции и К/В

Боковые дефлекторы

ПОРЯДОК ВЫПОЛНЕНИЯ

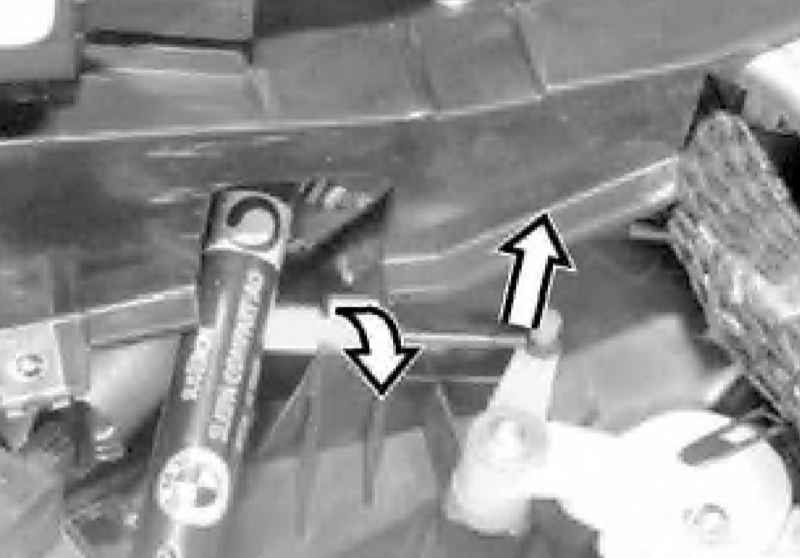

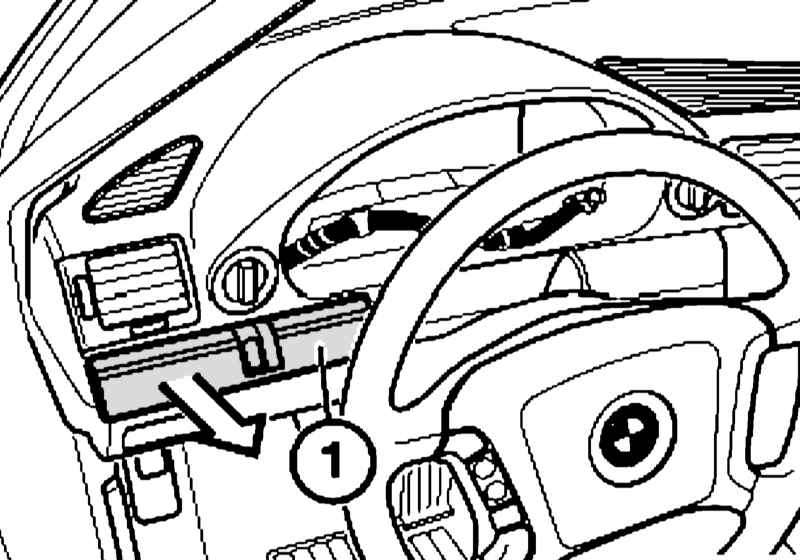

Перед снятием левого дефлектора выполните следующие действия: Снимите деревянную планку и разъедините разъем выключателей подсветки панели приборов и регулировки наклона фар; Деревянная планка Выверните верхние (без прокладочной шайбы) и нижние (с прокладочной шайбой) болты крепления и снимите левый вещевой ящик. Отцепите трос разблокировки стояночного тормоза. Крепеж левого вещевого ящика Перед снятием правого дефлектора выполните следующие действия: Откройте и наклоните вниз вещевой ящик. Выверните винты и отогните верхнюю часть облицовки вещевого ящика; Фиксаторы левого бокового дефлектора Разъедините разъемы выключателя и лампы освещения вещевого ящика и снимите облицовку. Закройте дефлектор. Отведите звукоизоляцию (1) немного вниз, чтобы обеспечить доступ к обоим фиксаторам дефлектора. Отожмите сначала один, затем второй фиксатор дефлектора. Чтобы отжатый фиксатор не заблокировался, установите между нижней кромкой дефлектора и его гнездом тонкую широкую пластину (приспособление № 00 9 300). Отделите от дефлектора рукав подачи воздуха.

Верхний и центральные дефлекторы

При снятии дефлекторов моделей с интегрированной системой отопления и К/В перейдите к параграфу 6. В параграфах с 1 по 5 описываются подготовительные операции при снятии дефлекторов моделей с регулировкой системы К/В.

ПОРЯДОК ВЫПОЛНЕНИЯ

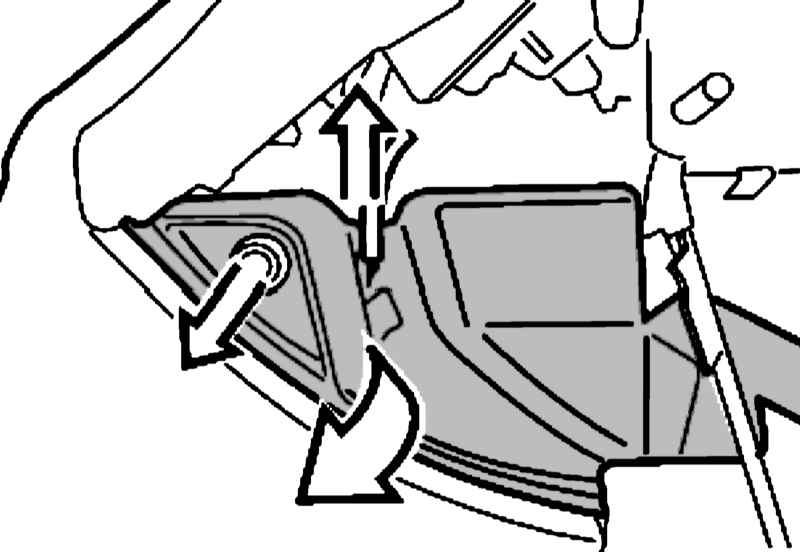

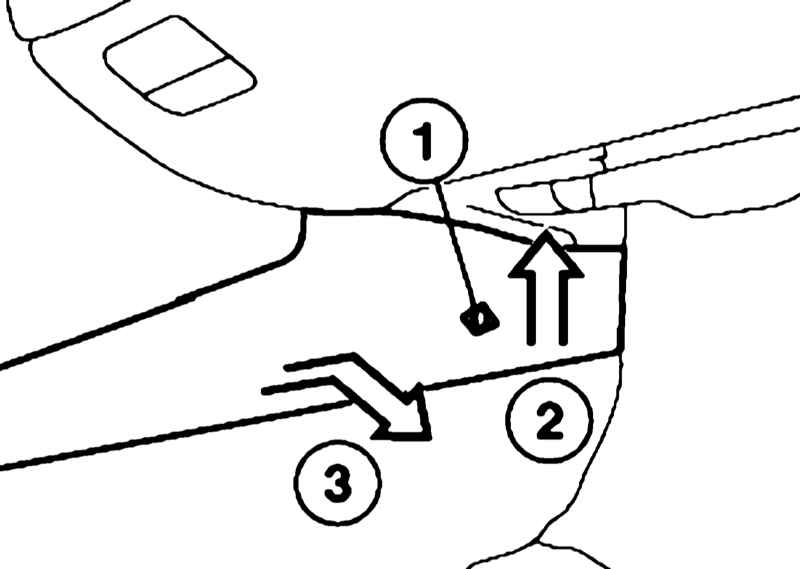

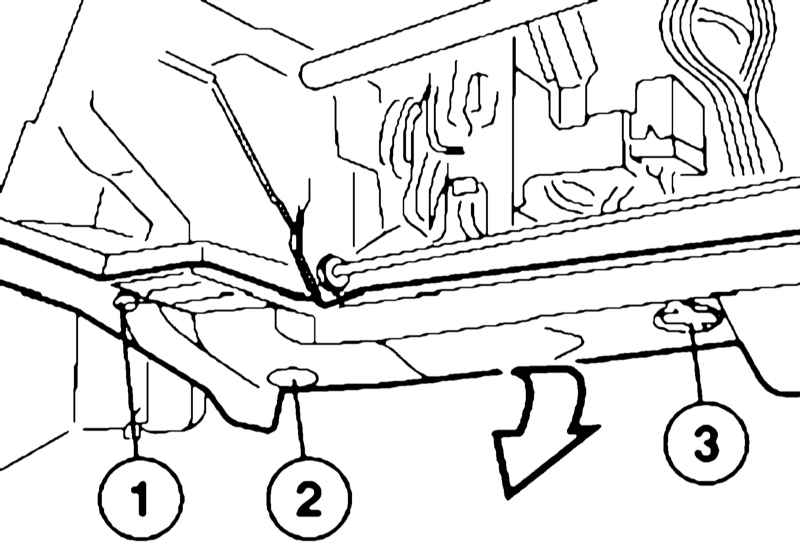

Выверните винт (1), немного приподнимите панель облицовки (2) ножного колодца переднего пассажира и снимите ее движением на себя (3). Выверните болты (1) и выньте заклепки (2 и 3) крепления нижней панели правого вещевого ящика. Оттяните облицовку вперед, снимите и разъедините разъем зуммера. Откройте и наклоните вниз вещевой ящик. Выверните винты и отогните верхнюю часть облицовки вещевого ящика (см. иллюстрацию). Разъедините разъемы выключателя и лампы освещения вещевого ящика и снимите облицовку. Выньте заклепки, движением вверх разъедините разъем и снимите боковые облицовочные панели. Выньте из креплений воздуховод в ножном колодце. Отцепите трос привода заслонки регулировки температуры воздуха. Введите приспособление № 00 9 300 между верхним дефлектором (1) и рамой (2). Последовательно разожмите фиксаторы верхней решетки в точках (1-3), подцепите и снимите решетку. Выверните винты. Подцепите и снимите раму сопел вентиляции, разъедините разъем К/Л (1). Выверните винт (1) и выньте проставку (2). Закройте дефлектор, отожмите его немного вверх и введите оба приспособления № 00 9 300 внизу в щель между дефлектором и панелью приборов, так чтобы отжать фиксаторы (1). Аналогичным образом отожмите верхние фиксаторы. Просуньте обе руки в проем верхнего дефлектора и вытолкните центральные дефлекторы изнутри. Установка производится в обратном порядке.

Дефлектор в задней части салона

В зависимости от комплектации под дефлектором может быть установлена панель управления отопителем или декоративная планка. В любом случае снятие дефлектора производится одинаково.

ПОРЯДОК ВЫПОЛНЕНИЯ

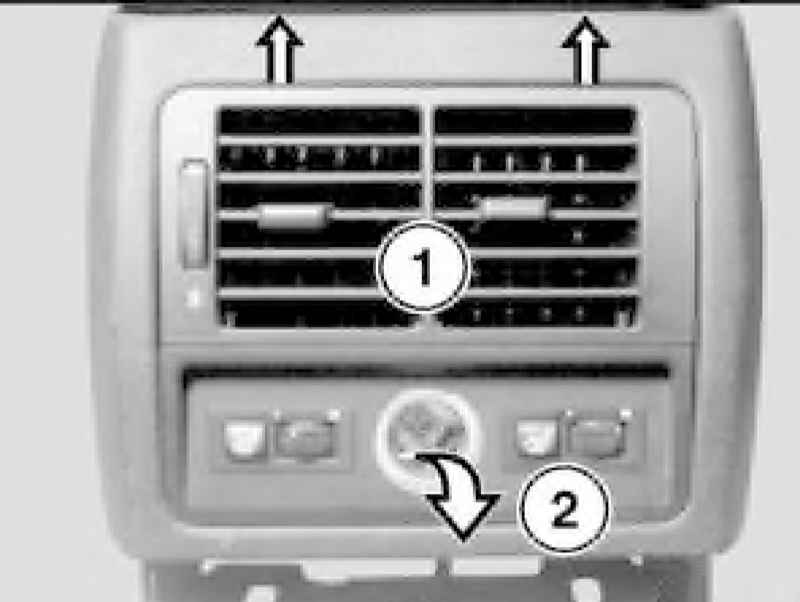

Немного отожмите друг от друга дефлектор (1) и панель управления отопителем (2). Отожмите фиксаторы и выведите панель управления отопителем сначала из верхнего направляющего паза, затем оттяните дефлектор вверх и снимите панель управления. Сместите дефлектор вниз на величину около 35 мм и выведите из углублений в направляющих пазах. Для установки заведите дефлектор (1) в углубления в середине направляющих пазов и вставьте до конца движением вверх. После этого установите декоративную планку или панель управления отопителем.
