5.2.5. Снятие и установка дополнительного водяного насоса и водяного клапана

Дополнительный водяной насос (на кожухе вентилятора)

ПОРЯДОК ВЫПОЛНЕНИЯ

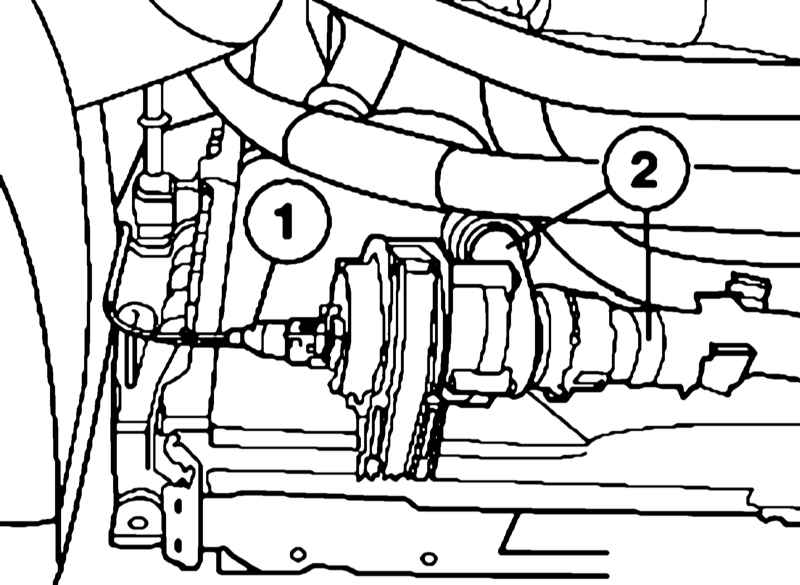

Снимите переднюю панель защиты вспомогательных агрегатов двигателя. Разъедините разъем (1) и снимите водяные шланги (2). Снимите кронштейны и дополнительный водяной насос. Установка производится в обратном порядке. В заключение прокачайте систему охлаждения.

Водяной клапан отопителя

Ниже приводится описание для модели с двигателем M67, на остальных моделях данная процедура производится аналогично.

Процедура снятия и установки водяного клапана системы отопления и К/В задней части салона описана при описании снятия и установки радиатора отопителя задней части салона (см. Раздел Снятие и установка радиатора отопителя).

ПОРЯДОК ВЫПОЛНЕНИЯ

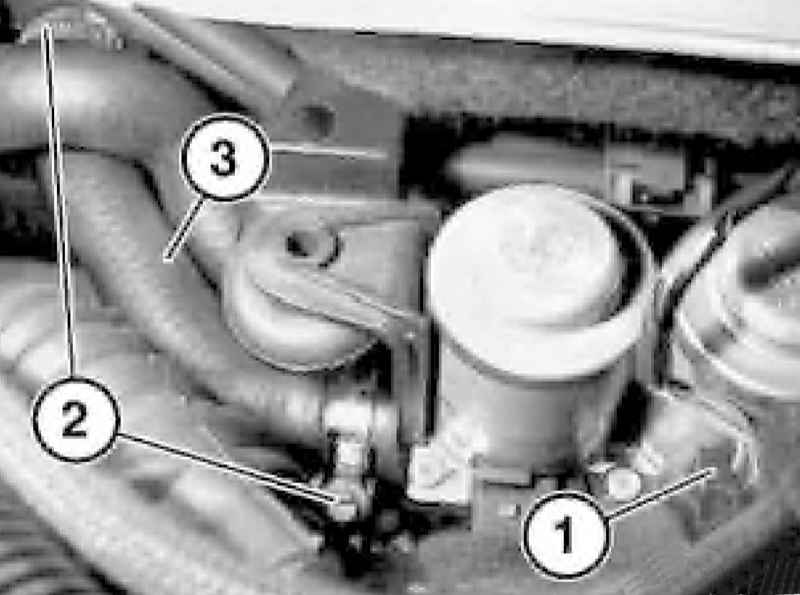

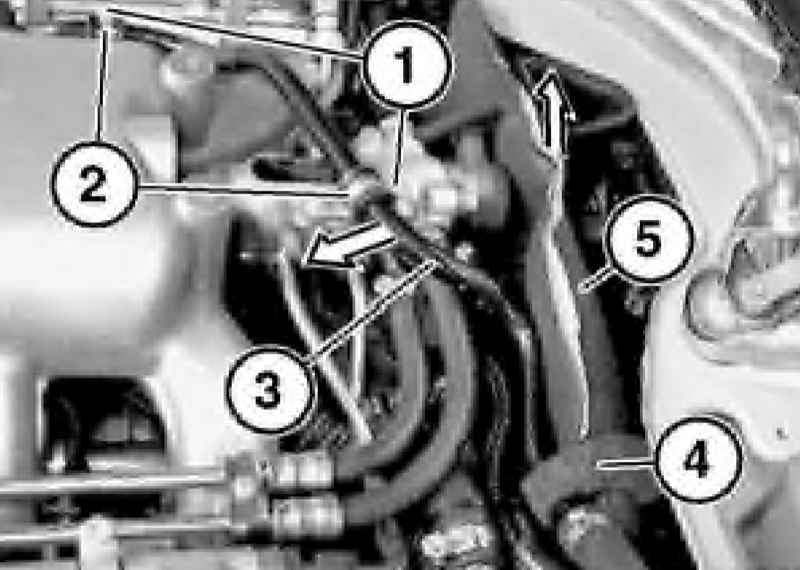

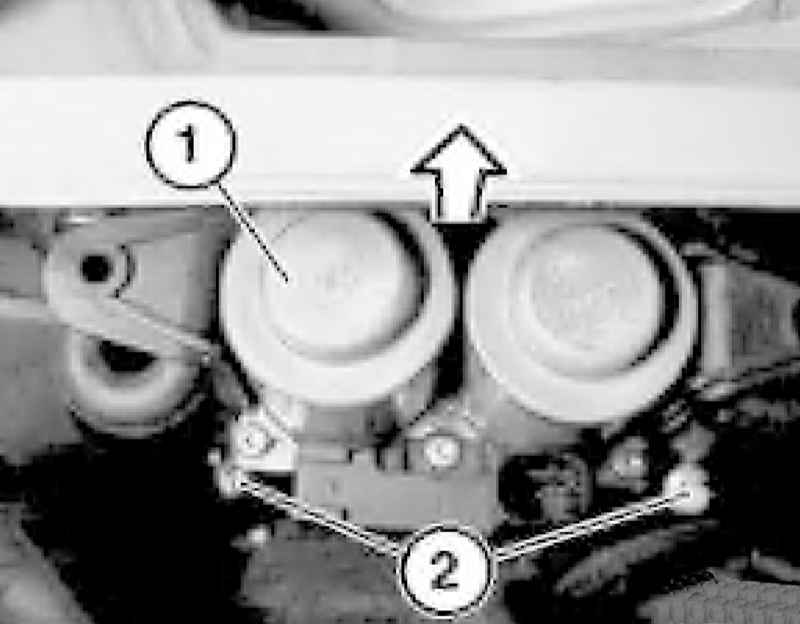

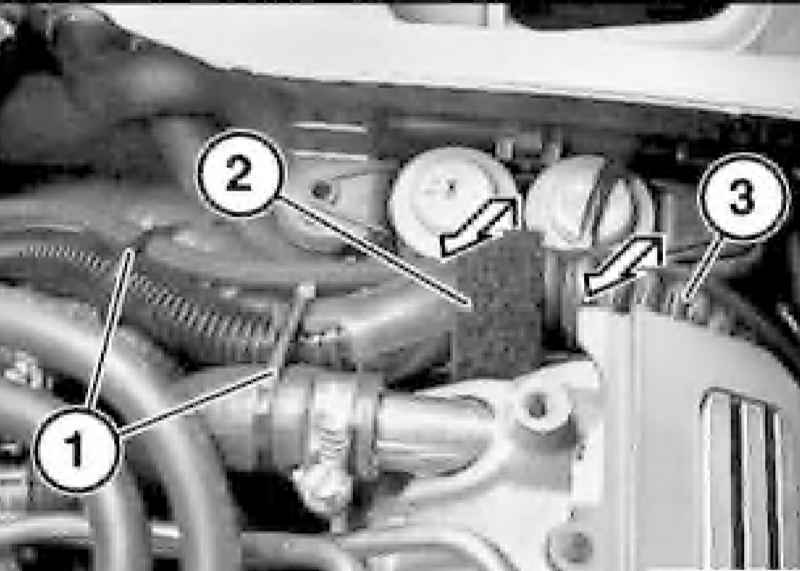

Снимите канал выхода воздуха и звукоизоляционный кожух. Выверните болты (1) хомутов (2), отведите вакуумный трубопровод (3) в сторону в направлении, указанном стрелкой, и при необходимости зафиксируйте хомутами. Отделите контактную ленту (4) и снимите изоляцию (5) в направлении, указанном стрелкой. Снимите хомуты (1) и отделите контактную ленту (2) в направлении, указанном стрелкой. Вытяните трубопроводы (3) в направлении, указанном стрелкой, и при необходимости зафиксируйте хомутами. Разъедините разъем (1), ослабьте хомуты (2) и снимите водяной шланг (3) в сборе. Отсоедините водяной клапан (1) от резиновых подушек в направлении, указанном стрелкой. Ослабьте хомуты (2) и отсоедините водяные шланги. Установка производится в обратном порядке. Обратите внимание на правильность положения направляющих (1 и 2). При необходимости замените резиновые подушки.
