12.3.4. Снятие и установка, разборка и сборка стойки подвески

Процедура разборки и сборки стойки задней подвески аналогична соответствующей процедуре для передней подвески (см. Часть Передняя подвеска). Ниже описывается только снятие и установка стойки.

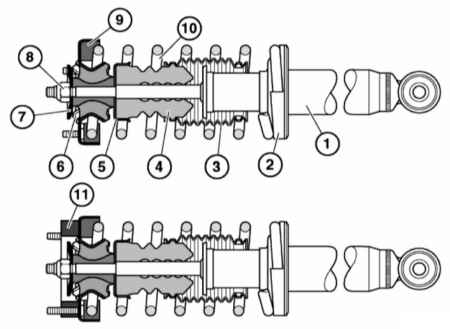

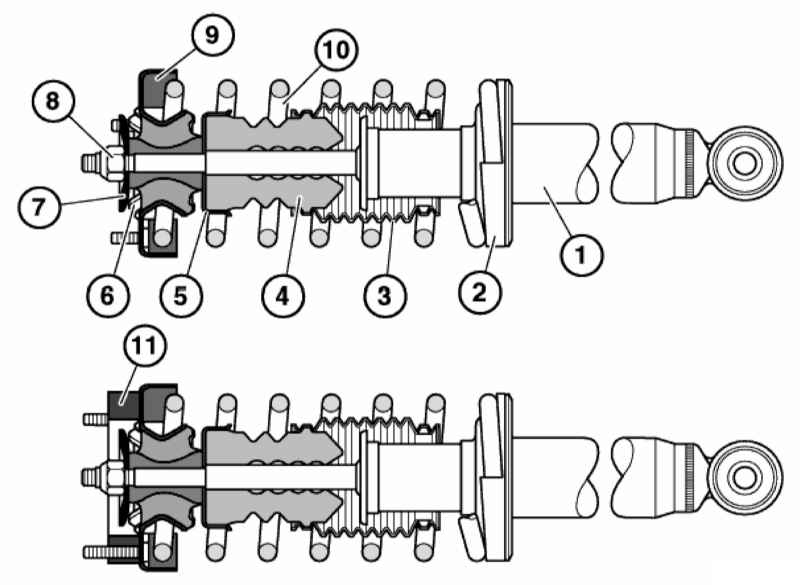

Компоненты сборки стойки задней подвески

1 — Амортизатор 2 — Нижняя опора пружины 3 — Пыльник или гофрированный чехол и элементы его крепления 4 — Отбойник 5 — Опорная тарелка 6 — Верхняя опора стойки	7 — Тарелка 8 — Самоконтрящаяся гайка 9 — Верхняя изолирующая прокладка пружины 10 — Пружина 11 — Адаптер в исполнении для стран Восточной Европы с плохими дорогами

ПОРЯДОК ВЫПОЛНЕНИЯ

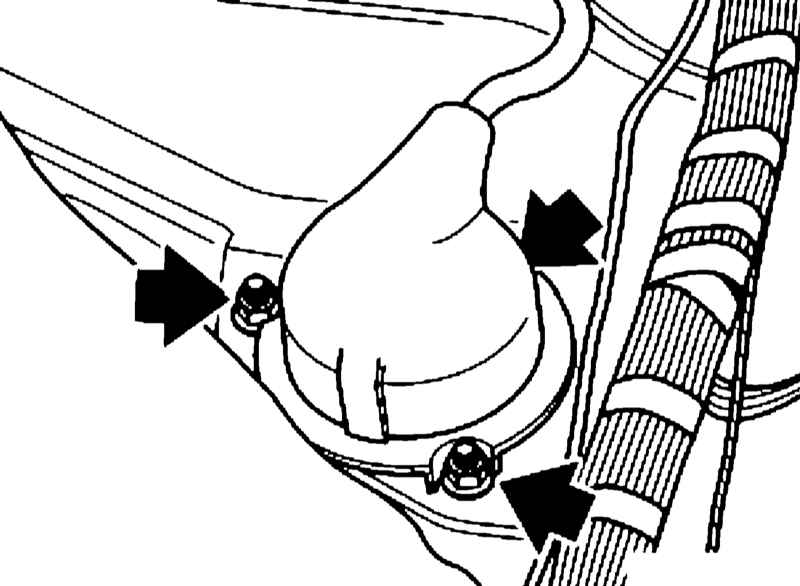

Снимите обшивку полки за задним сиденьем. Снимите колесо. Снимите тормозной суппорт и подвяжите его на кузове (см. Главу Тормозная система). Снимите крышку амортизатора и отдайте гайки. При соответствующей комплектации разъедините разъем системы EDC. При установке используйте новые самоконтрящиеся гайки. Отдайте гайку. При установке на пальце и в отверстии не должно быть следов смазки. Используйте новую гайку. Отсоедините амортизатор от опоры ступичного подшипника. При установке головка (1) с лысками резинометаллического шарнира должна быть обращена к головке болта. Снимите стойку задней подвески. Установка производится в обратном порядке.
