11.10. Снятие и установка одноходового клапана вакуумного усилителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Несколько раз выжмите педаль тормоза, чтобы уменьшить разрежение в вакуумном усилителе тормозов и тем самым облегчить отсоединение вакуумного шланга.

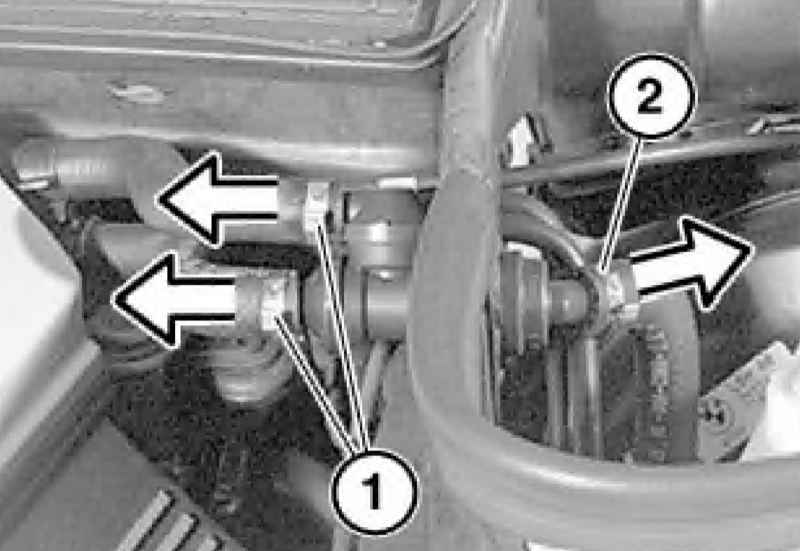

Снимите хомуты (1 и 2) и отсоедините вакуумные шланги.

При установке используйте новые хомуты.

Снимите резиновое уплотнение со стенки, на которой закреплен одноходовой клапан.

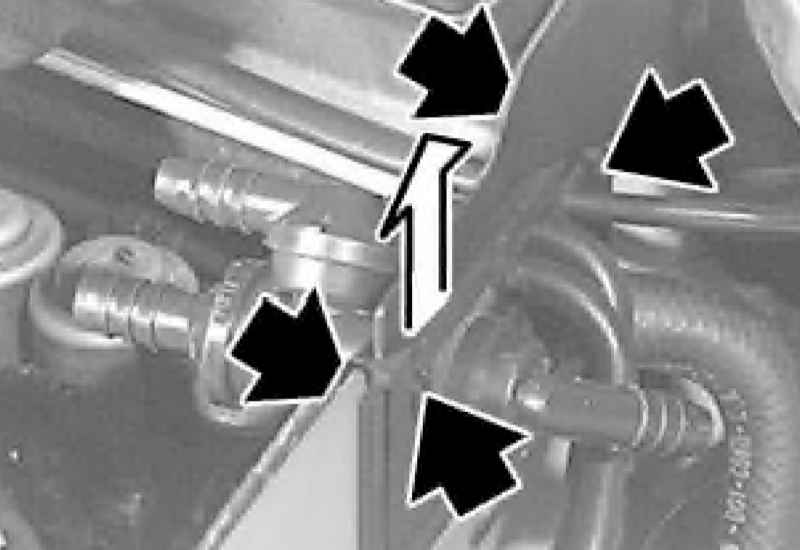

Разожмите 4 фиксатора и вытяните верхнюю часть держателя клапана.

При установке убедитесь в надежной фиксации скоб.

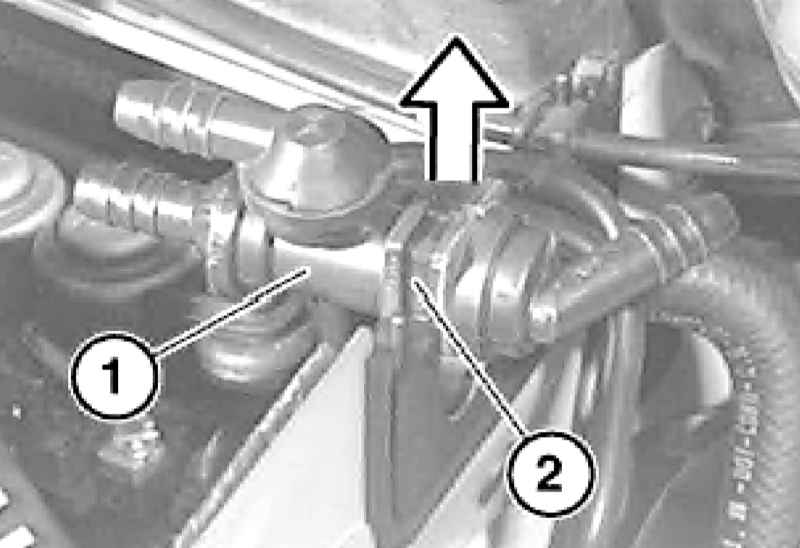

Извлеките обратный клапан (1) с резиновой прокладкой (2) из нижней части его держателя.

Установка производится в обратном порядке.
