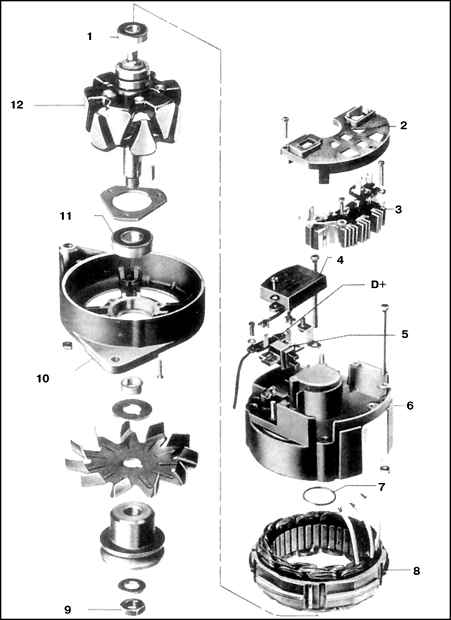

3.3.7.4. Регулятор напряженияГенератор фирмы Motorola
|
1. Подшипник
2. Крышка
3. Держатель выпрямителя
4. Регулятор
5. Щеткодержатель
6. Корпус щеткодержателя
7. Кольцо
|
8. Статор
9. Гайка
10. Передняя крышка
11. Подшипник
12. Ротор
D+ – Конденсатор |
Регулятор напряжения ремонту не подлежит.
Проверка регулятора напряжения выполняется в автосервисе.
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы.
|
| Генератор фирмы Bosch |
|
|
 |
| 2. Регулятор смонтирован на корпусе
генератора. Отверните винты и снимите регулятор (отверните гайки,
снимите малый кожух, закрывающий выводы, отверните гайки и снимите
крышку). Имейте в виду, что на части генераторов фирмы Bosch регулятор
смонтирован в щеточном узле. |
|
|
3. Установка выполняется в обратном
порядке. Проверьте состояние контактных колец. |
| Генератор фирмы Motorola |
| 4. Снимите генератор. |
| 5. Снимите заднюю крышку, держатель
выпрямителя, отверните винты и снимите регулятор. |
| 6. Установка выполняется в обратном
порядке. |
|
|
|
