3.1.10. Крышки зубчатого ремня (двигатели М20 и М40)

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите муфту и кожух вентилятора системы охлаждения.

3. На двигателе М20 снимите радиатор.

4. Снимите шкив ремня привода вентилятора.

5. Отсоедините провода датчика поворота коленвала, которые по крышке зубчатого ремня и отведите в сторону (если датчик предусмотрен).

6. На части автомобилей снимите крышку распределителя зажигания.

7. Снимите бегунок.

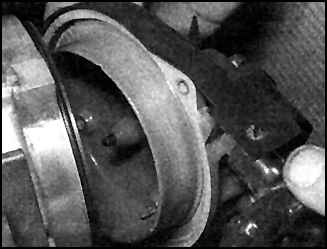

8. Снимите пластмассовый кожух черного цвета под бегунком.

9. Снимите нижний шкив ремня вентилятора и шкив-успокоитель. При отпускании периферийных крепления болтов шкивов удерживайте ключом центральный болт.

10. Отверните болты и гайки крепления крышек к двигателю, снимите сначала верхнюю, затем нижнюю крышки (двигатель M20).

Отверните болты и гайки крепления крышек к двигателю, снимите сначала верхнюю, затем нижнюю крышки (двигатель M40).
Предупреждение
Проследите за сохранностью направляющих втулок верхних болтов крышки.

11. Сборка выполняется в обратном порядке.
