3.19. Фильтр пыльцы

Фильтр пыльцы, задерживающий пыль и пыльцу растений в системе вентиляции и отопления салона, расположен справа под кожухом вентиляционной камеры. Если подача воздуха в салон резко уменьшилась, следует заменить фильтр раньше, чем предусмотрено планом технического обслуживания.

Снимите кожух вентиляционной камеры.

Очистите от пыли пространство вокруг фильтра пыльцы.

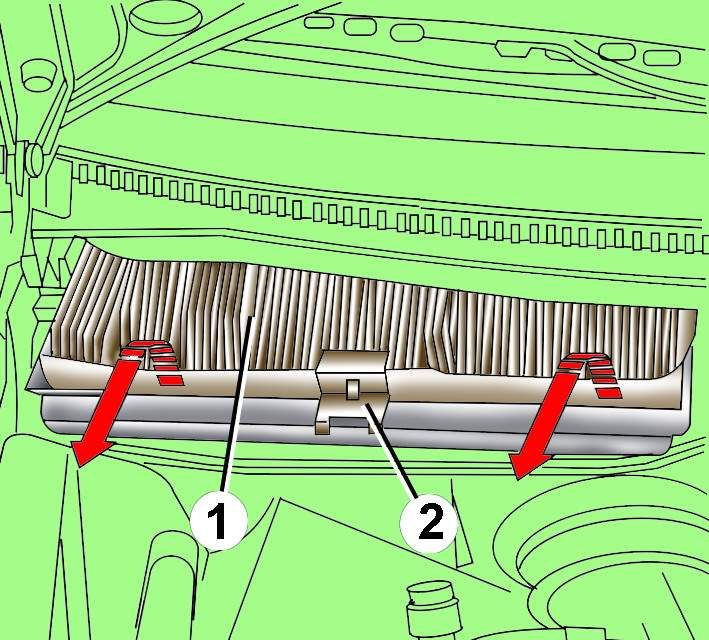

Рис. 2.31. Расположение зажима и направление снятия фильтра пыльцы: 1 – фильтр; 2 – зажим

Освободите зажим 2 (рис. 2.31) и снимите фильтр пыльцы.

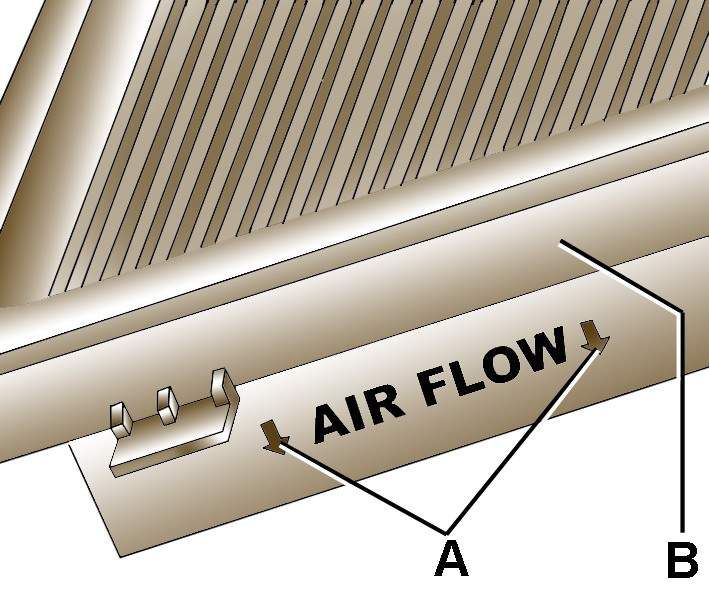

Рис. 2.32. Расположение стрелок (А), указывающих направление потока воздуха, проходящего через фильтр (В)

Установите новый фильтр пыльцы, при этом учитывайте, что стрелки на корпусе фильтра указывают направление потока воздуха, проходящего через фильтр (рис. 2.32).

Установите кожух вентиляционной камеры.
