12.3.2. Снятие и установка винтовой пружины

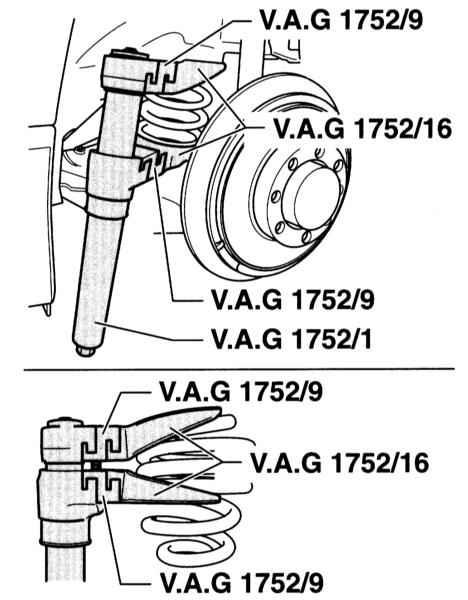

Для снятия винтовой пружины необходимо специальное приспособление. СТО AUDI применяют для этой цели приспособление для сжатия V.A.G. 1752/1, переходник V.A.G. 1752/9 и держатель пружины V.A.G. 1752/16.

ПОРЯДОК ВЫПОЛНЕНИЯ

Пометьте стрелкой на шине направление вращения колеса. Ослабьте болты крепления колеса. Поднимите и установите на подставки заднюю часть автомобиля и снимите колесо. Установите на пружину приспособление для сжатия пружины с переходником и держателем пружины. При необходимости, сначала вставьте держатель пружины в витки и затем соедините его с приспособлением. При этом следите за тем, чтобы не повредить трапециидального рычага. Сжать необходимо четыре витка. Если это не возможно, сожмите три витка и затем поверните пружину так, чтобы можно было сжать четыре витка. Следите за правильным положением пружины в держателе. Опасность несчастного случая! Сожмите приспособление до упора и снимите пружину.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

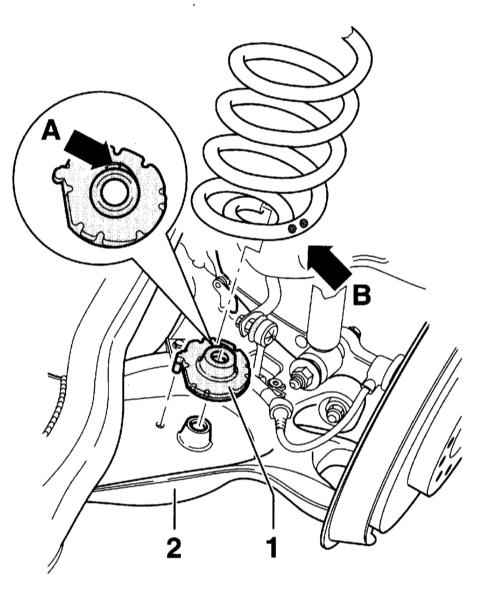

При установке новой пружины следите за тем, чтобы конический конец её смотрел вниз. Цветные метки (стрелка В на сопроводительной иллюстрации) должны показывать вниз. Вставьте цапфу опоры пружины (1) в отверстие трапециидального рычага (2). Поверните конец пружины так, чтобы он лежал на упоре опоры пружины (стрелка А). Вставьте верхнюю прокладку пружины (на иллюстрации не показана) в верхний конец пружины. Осторожно ослабьте пружину. При этом выровняйте положение верхней прокладки пружины. Соблюдая направление вращения колеса, закрепите заднее колесо. Опустите автомобиль на колёса и только после этого затяните болты крепления колеса крест-накрест моментом 120Нм.
