3.2.8. Снятие и установка подушки коробки передач

Рис. 3.1. Крепление шумоизоляции

Ослабьте фиксаторы 3 (при наличии) и снимите задний шумоизоляционный экран В (рис. 3.1).

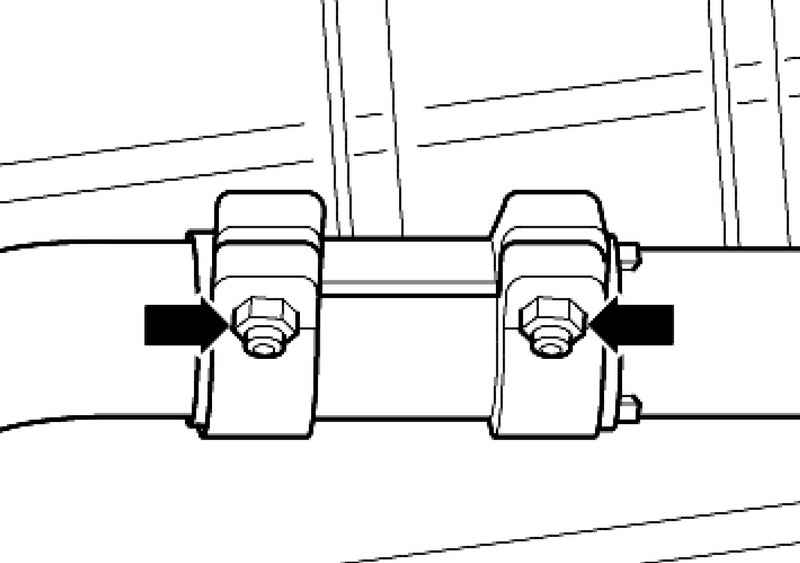

Рис. 3.70. Зажимные хомуты системы выпуска ОГ

Отсоедините систему выпуска ОГ от зажимного хомута (рис. 3.70).

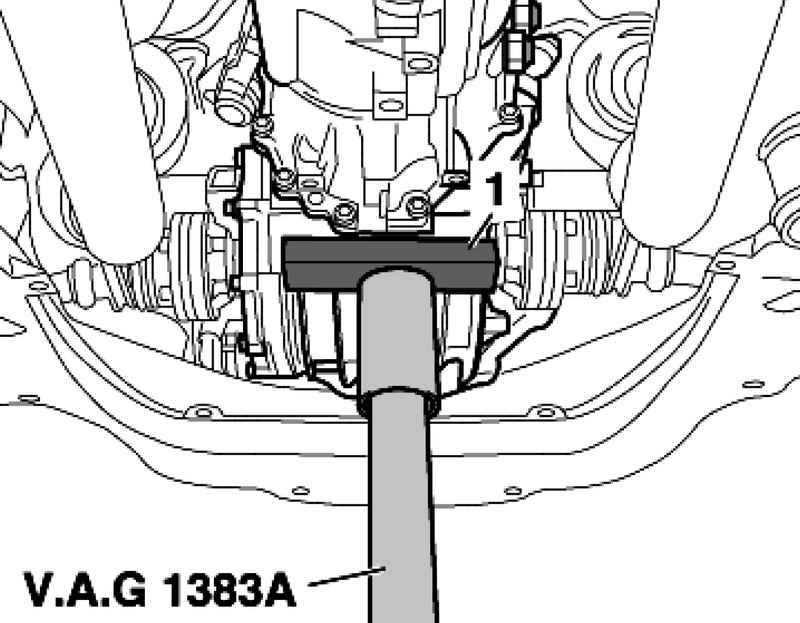

Рис. 3.71. Установка деревянной проставки

Опустите КПП подъемником силового агрегата. Вложите деревянную проставку 1 между КПП и подъемником КПП (рис. 3.71).

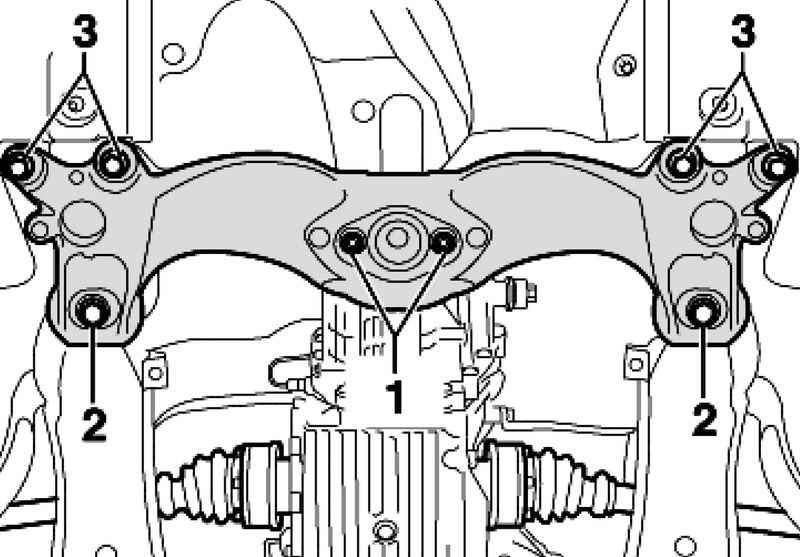

Рис. 3.72. Крепление поперечного рычага

Сначала отверните болты 3, затем болты 2 поперечного рычага (рис. 3.72).

Слегка опустите КПП.

Отверните обе гайки 1 и не до конца снимите поперечный рычаг.

Отверните подушку КПП.

Установка осуществляется в обратной последовательности.

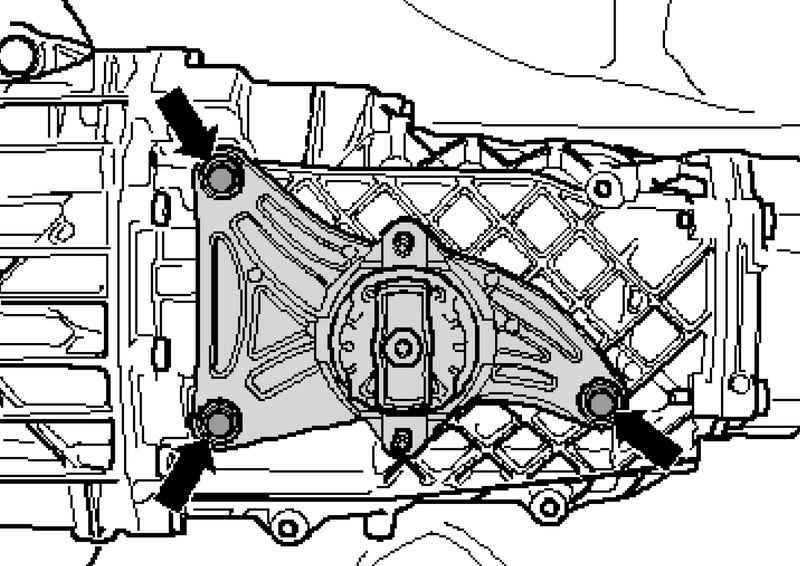

Рис. 3.73. Крепление подушки КПП

Установите подушку КПП на КПП (рис. 3.73).

Затяните болты с учетом момента затяжки.

Приверните поперечный рычаг к подушке КПП 1.

Приподнимайте КПП до тех пор, пока нельзя будет ввернуть болты 2 (рис. 3.72).

Предварительно заверните болты 2, затем болты 3 (рис. 3.72).

Элементы системы выпуска ОГ выровняйте без натяжения.

Установите шумоизоляционный экран под КПП.

Подушка КПП к КПП:23 Н·м.

Поперечный рычаг к подушке КПП: 23 Н·м.

Зажимной хомут приемной трубы: 40 Н·м.
