3.2.4. Проверка уровня трансмиссионного масла в механической коробке передач

ПРИМЕЧАНИЕ

При проверке уровня трансмиссионного масла автомобиль должен находиться в горизонтальном положении.

Порядок работы

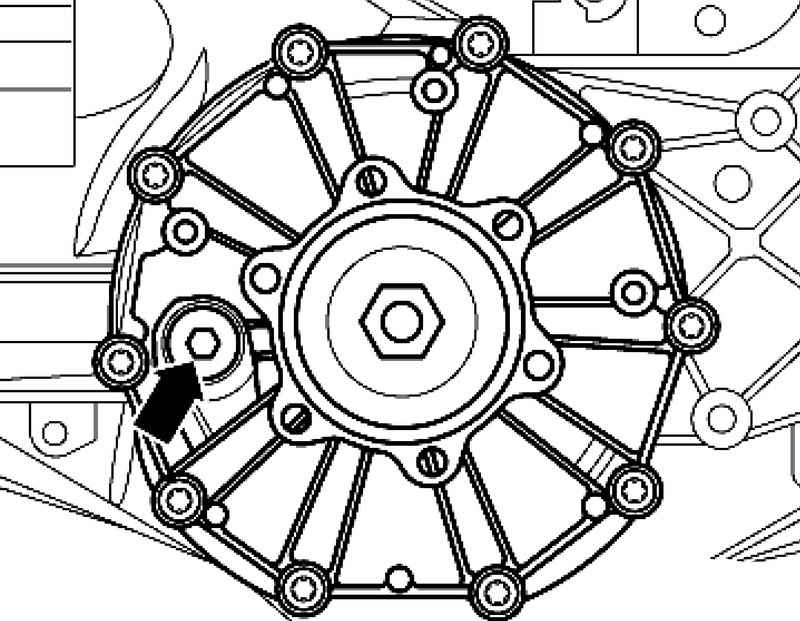

Рис. 3.51. Пробка маслозаливной горловины

Для проверки уровня трансмиссионного масла отверните пробку маслозаливной горловины (рис. 3.51).

Проверьте уровень масла самодельным приспособлением, например, при помощи скрученной проволоки.

Уровень масла в КПП с буквенным обозначением GYH

Заданное значение: уровень масла в норме, если достигает нижнего края маслозаливного отверстия КПП.

Уровень масла в КПП с другими буквенными обозначениями

Заданное значение: уровень масла на 2 ±1 мм ниже нижнего края маслозаливного отверстия.

При необходимости долейте трансмиссионное масло.

Заверните пробку маслозаливной горловины.

Момент затяжки

Пробка маслозаливной горловины: 40 Н·м.
