3.2.1. Шестиступенчатая коробка передач 0А3 (полный привод)Обозначение коробки передач
|
|

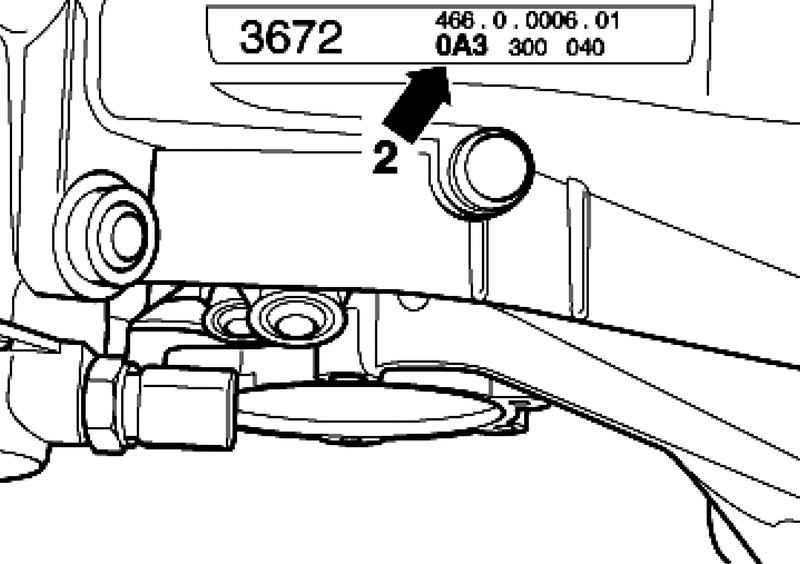

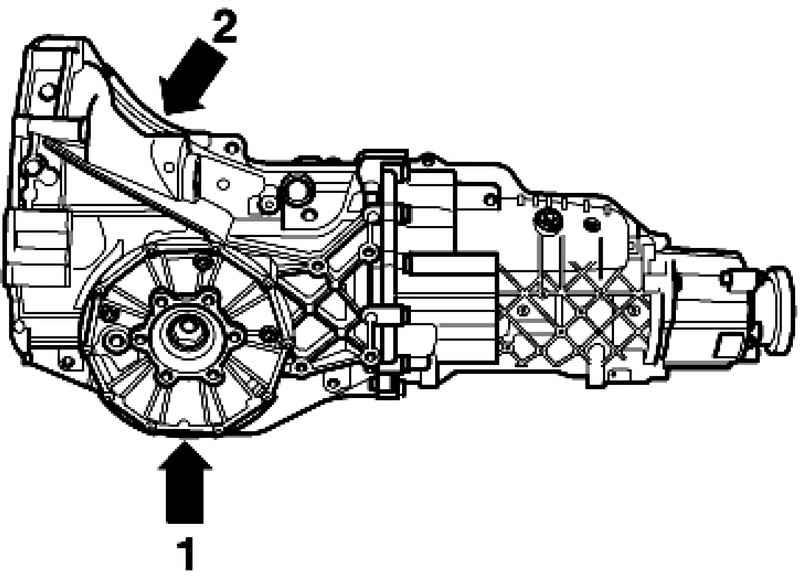

Рис. 3.37. Маркировка КПП: 1 – буквенное обозначение, серийный номер и номер запчастей КПП; 2 – наклейка с указанием номера запчастей КПП
|
|
|

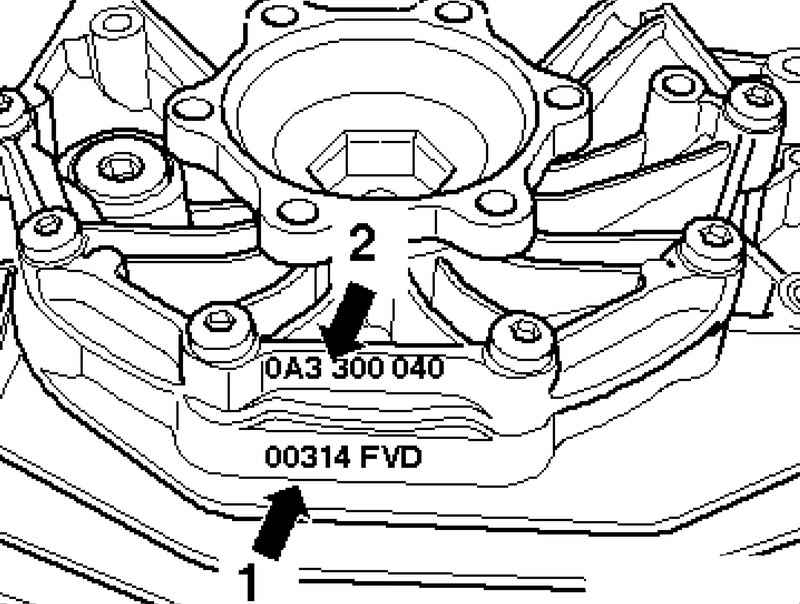

Рис. 3.38. Буквенное обозначение и порядковый серийный номер КПП
|
6-ступенчатая механическая КПП 0A3 устанавливается на двигателях с 4, 6 и 8 цил.полноприводных а/м Audi A4 с 2001 г. и A4 Cabriolet с 2003 г.
Пример:
00314 – порядковый серийный номер.
FVD – буквенное обозначение.
|
ПРИМЕЧАНИЕ
Буквенное обозначение КПП содержится также на табличках с данными автомобиля.
|
Обзор трансмиссии
|
|

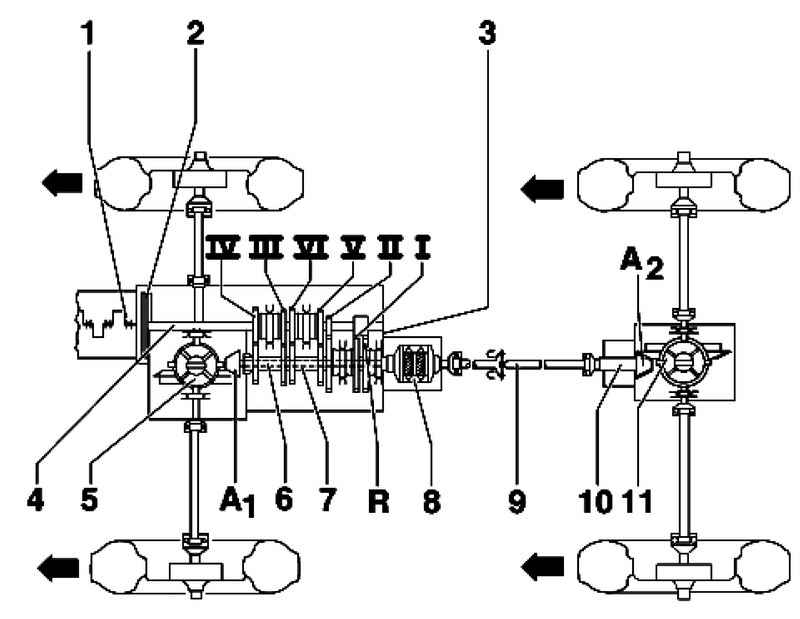

Рис. 3.40. Схема работы 6-ступенчатой механической КПП 0A3: 1 – двигатель; 2 – сцепление; 3 – механическая КПП; 4 – первичный вал (главный вал); 5 – передний дифференциал; 6 – передняя ведущая шестерня (вторичный вал); 7 – полый вал; 8 – дифференциал Torsen; 9 – карданный вал; 10 – задняя ведущая шестерня; 11 – задний дифференциал; I – 1 передача; II – 2 передача; III – 3 передача; IV – 4 передача; V – 5 передача; VI – 6 передача; R – передача заднего хода; A1 – передняя главная передача; A2 – задняя главная передача
|
|
ПРИМЕЧАНИЕ
Стрелки на рисунке 3.40 указывают в направлении движения.
|
|
