9.3. Автоматическая коробка передач (АКП)

Автоматическая коробка передач Audi 80 управляется электронно/гидравлически. Наряду с четырьмя передачами эта коробка передач снабжена еще и двумя программами переключения. Водитель может выбирать, хочет ли он передвигаться, экономя топливо (кнопка «Sport» не нажата, АКП переключает в экономичной программе повышенную передачу как можно раньше), или же он хочет как можно полнее использовать мощность двигателя (кнопка «Sport» нажата, в отдельных диапазонах изменения передаточного отношения АКП переключает повышенную передачу только на более высоких оборотах).

Общий принцип действия

Ядром АКП являются так называемые планетарные ряды. Они состоят из шестерни, вокруг которой вращаются еще три шестерни. На все это сверху надета кольцевая шестерня с внутренним зацеплением. Подобные узлы попарно собраны в одну зубчатую передачу и образуют собственную маленькую двухступенчатую коробку передач. Гениальным в подобных коробках передач является способ их переключения.

Изменение передаточного числа происходит только путем задерживания или отпускания элементов планетарных рядов. Таким образом происходит переключение без прерывания усилия. Задерживание и отпускание обеспечивается гидравлически управляемыми многодисковыми муфтами и многодисковыми тормозами. Чтобы получить многоступенчатую коробку передач, один за другим подключены три планетарных ряда. Так возникает четырехступенчатая коробка передач с задней передачей. Координацию зубчатой передачи обеспечивает гидравлическое управление коробкой передач.

Гидротрансформатор

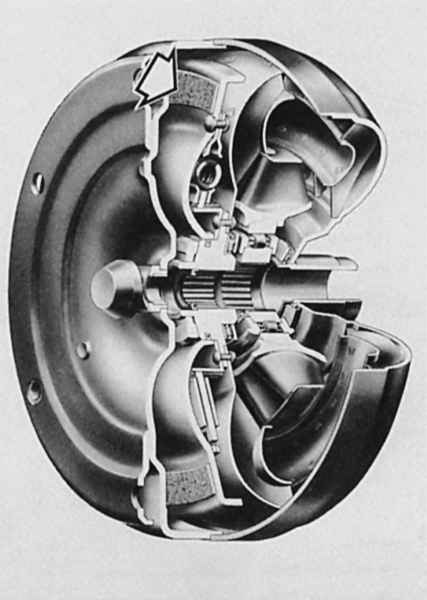

Сечение гидротрансформатора отчетливо показывает лопасти насосного колеса и направляющего колеса. Стрелка указывает на фрикционную накладку сцепления для соединения насосного колеса с двигателем, которое – за исключением условий эксплуатации с холодной ATF – начиная с более высоких передач переключает на жесткий сквозной привод для предотвращения проскальзывания.

Передача тяги двигателя на коробку передач происходит посредством жидкости. Двигатель приводит в движение насосное колесо в преобразователе крутящего момента. Приведенная во вращение жидкость трансформатора может теперь в свою очередь привести в движение турбинное колесо, связанное с коробкой передач посредством расположенного между обоими колесами направляющего колеса.

Между вращающимся с частотой вращения вала двигателя насосным колесом и турбинным колесом на входе коробки передач всегда существует разница в числе оборотов. При трогании с места эта разница является наибольшей, с увеличением скорости частоты вращения насосного и турбинного колеса все более сравниваются. Но у обычной автоматической коробки передач все равно остается определенное «проскальзывание». В нашей же коробке передач преобразователь крутящего момента в третьем и четвертом диапазонах изменения передаточного отношения блокируется, т. е. между двигателем и АКП возникает жесткое соединение. Таким образом экономится топливо.
