7.1.8. Тросовый привод «газа»

Соединительный трос между педалью акселератора и системой впрыска очень чувствителен к продольному изгибу. При работах в моторном отсеке вы должны следить за тем, чтобы отсоединенный трос не был «переломлен» с маленьким радиусом, в результате чего на нем могут возникнуть повреждения.

Замена тросового привода «газа»

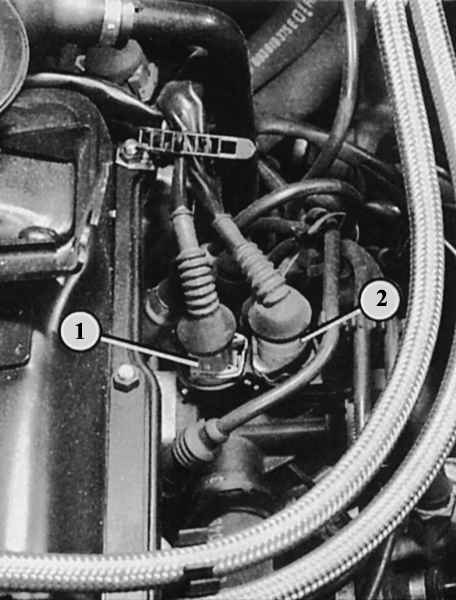

Слева: в наливном патрубке охлаждающей жидкости на левой стороне двигателя находятся датчик температуры охлаждающей жидкости системы впрыска Mono-Motronic (1), а также датчик индикатора температуры охлаждающей жидкости с выключателем для индикатора (2).

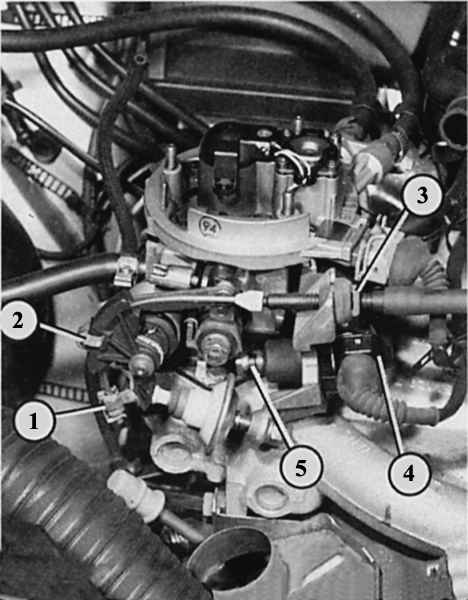

Справа: вокруг тросового привода; цифры обозначают:

1 и 2 – крепежные скобы;
3 – защита штекера;
4 – штекер регулятора положения дроссельной заслонки;
5 – упор дроссельной заслонки с выключателем сигнала холостого хода.

Регулировка тросового привода
