3.4.8. Замена резинометаллической опоры передней главной передачи

Монтажное положение резинометаллической опоры

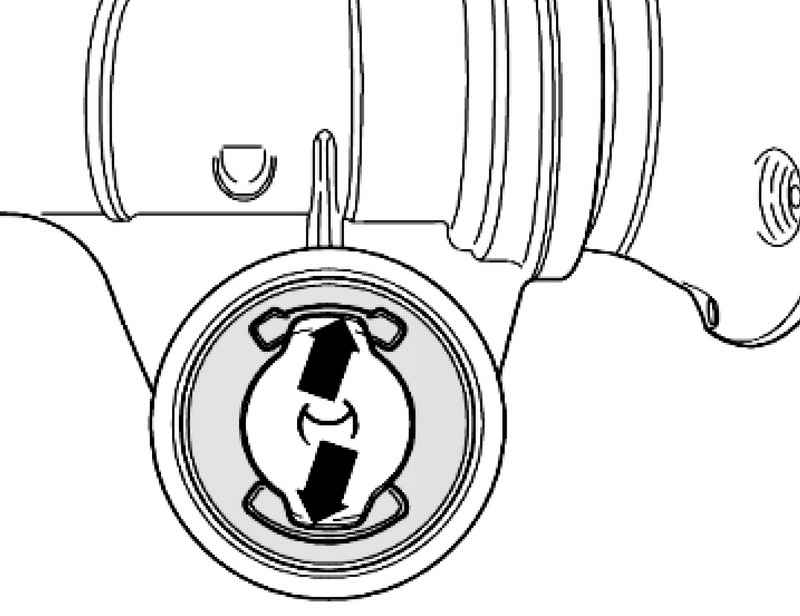

Рис. 3.167. Резинометаллическая опора с 2 углублениями

Резинометаллическая опора с 2 углублениями (рис. 3.167).

ПРИМЕЧАНИЕ

Углубления опоры должны быть вертикальны по отношению к главной передаче.

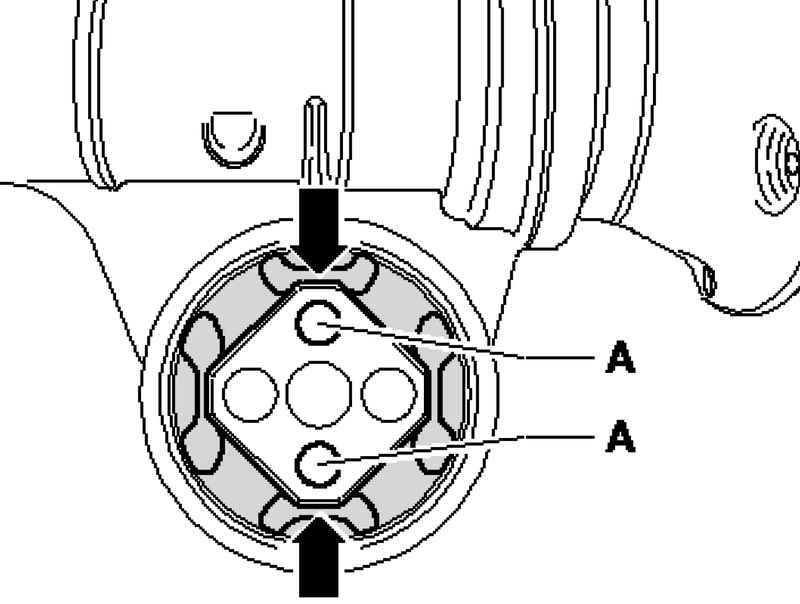

Рис. 3.168. Резинометаллическая опора с 2 углублениями

Резинометаллическая опора с 4 углублениями (рис. 3.168).

ПРИМЕЧАНИЕ

Малые углубления и малые отверстия А опоры должны стоять вертикально по отношению к главной передаче
