3.4.6. Замена уплотнительного кольца левого вала с фланцем

Снимите переднюю главную передачу.

Закрепите универсальный инструмент VW 771 на левом валу с фланцем.

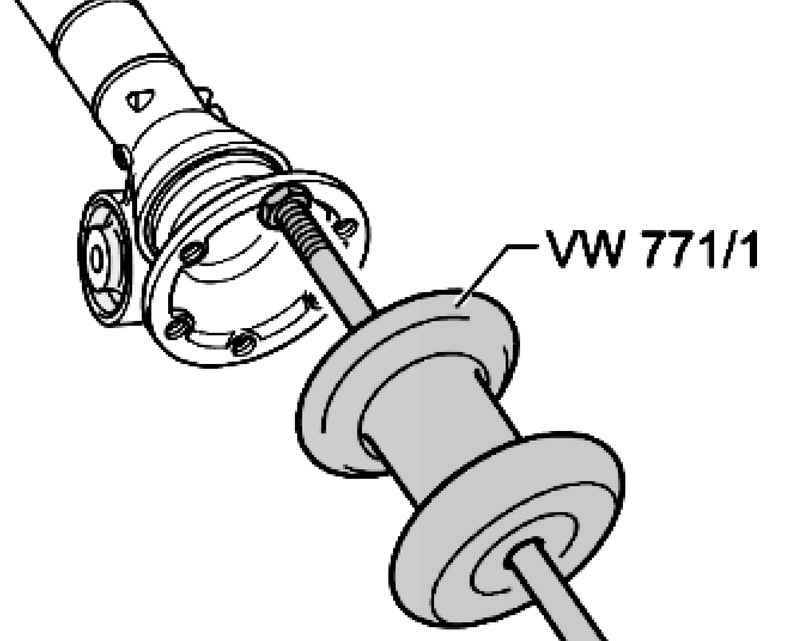

Рис. 3.158. Извлечение левого вала с фланцем

Извлеките левый вал с фланцем (рис. 3.158).

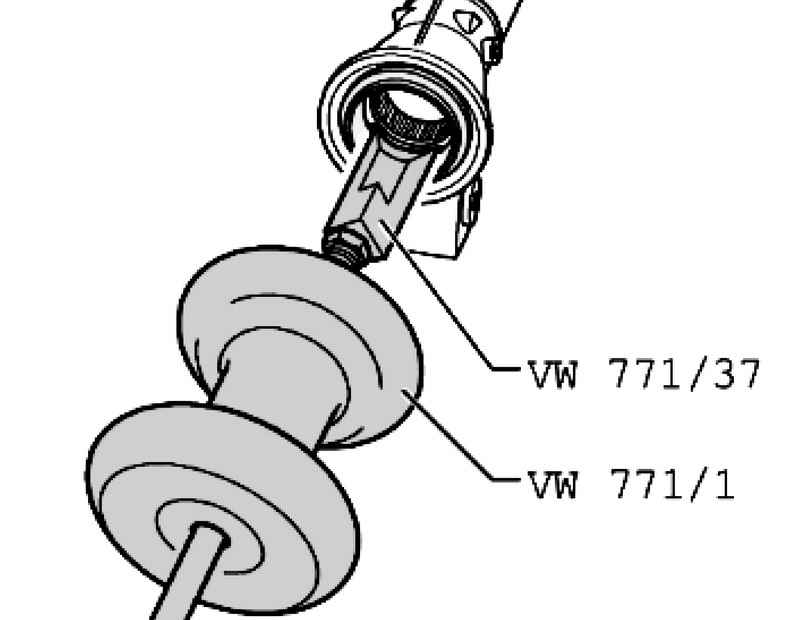

Рис. 3.159. Снятие уплотнительного кольца

Снимите уплотнительное кольцо вала с фланцем с помощью универсального инструмента VW 771 и съемника 771/ 37 (рис. 3.159).

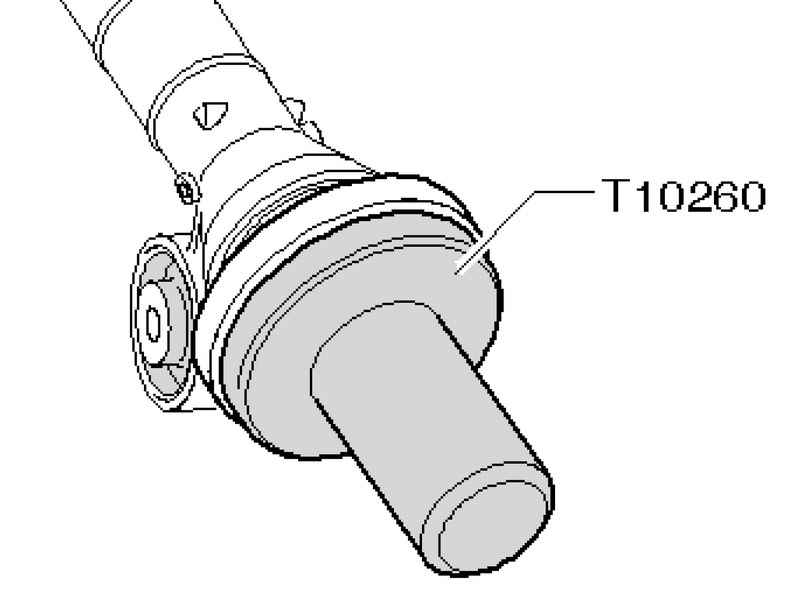

Рис. 3.160. Запрессовка уплотнительного кольца

Запрессуйте новое уплотнительное кольцо до упора (рис. 3.160).

Заполните пространство между рабочей и противопыльной кромками уплотнения наполовину пластичной смазкой G 052 128 A1.

Проверьте перед установкой пыльник вала с фланцем на наличие повреждений. При необходимости – замените пыльник.

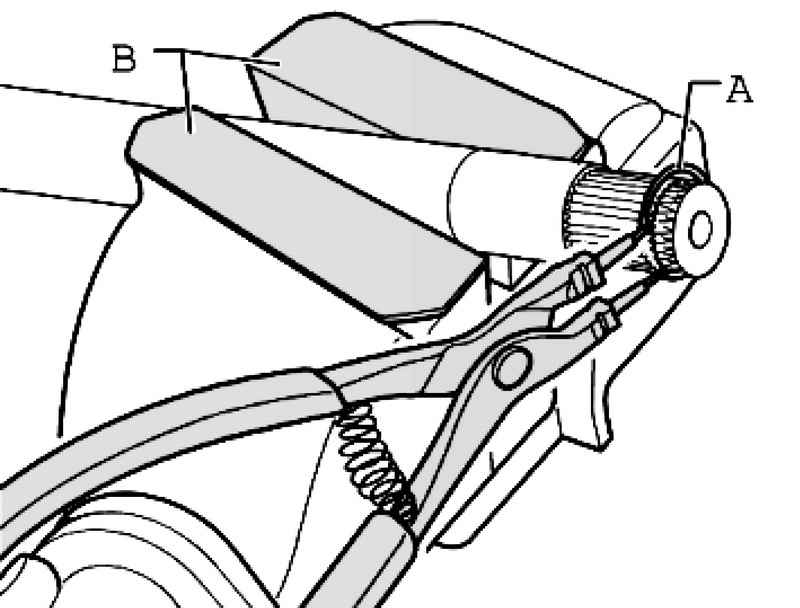

Рис. 3.161. Извлечение упорного кольца: B – защитная кромка

Старое упорное кольцо А извлеките с помощью клещей из канавки вала с фланцем (рис. 3.161).

Новое упорное кольцо не растягивать, установите в канавку вала с фланцем.

Запрессуйте вал с фланцем с помощью пластиковой киянки.

Установите переднюю главную передачу

Проверьте уровень трансмиссионного масла в передней главной передаче
