3.4.7. Замена пыльника вала с фланцем

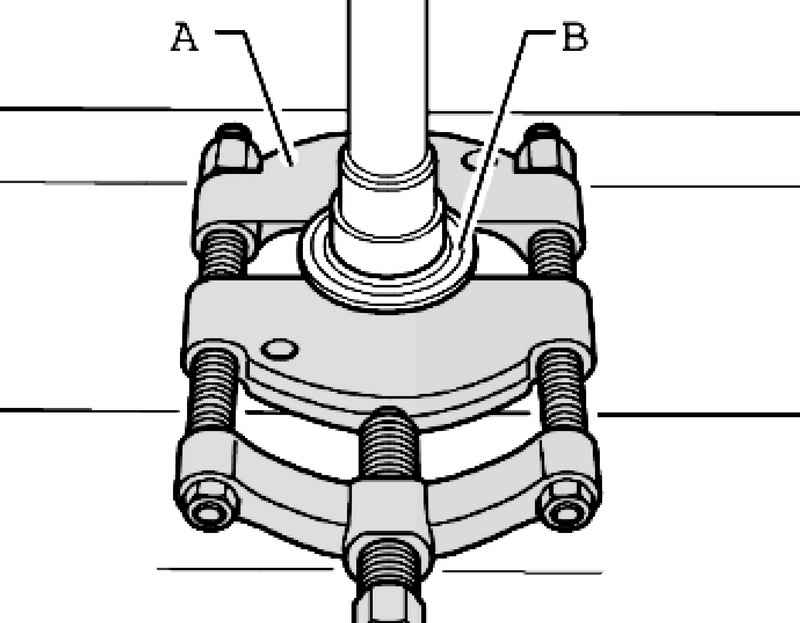

Рис. 3.162. Выпрессовка пыльника

Выпрессуйте пыльник В с вала с фланцем (рис. 3.162).

A – Съемник 22–115 мм, например, Kukko 17/ 2.

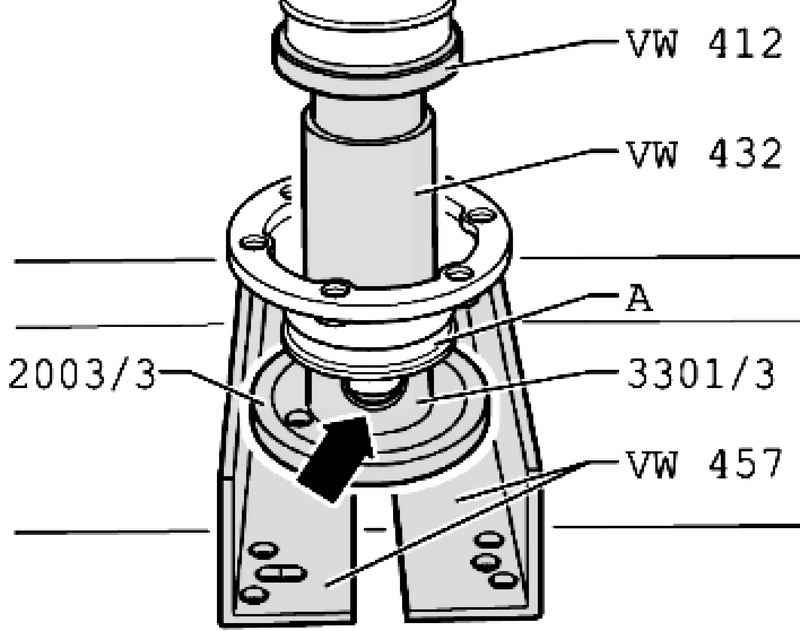

Рис. 3.163. Запрессовка пыльника

Запрессуйте пыльник А вала с фланцем (рис. 3.163).

Установите втулку 3301/ 3 выемкой к пыльнику А.

Снимите переднюю главную передачу.

Закрепите универсальный инструмент VW 771 на правом валу с фланцем.

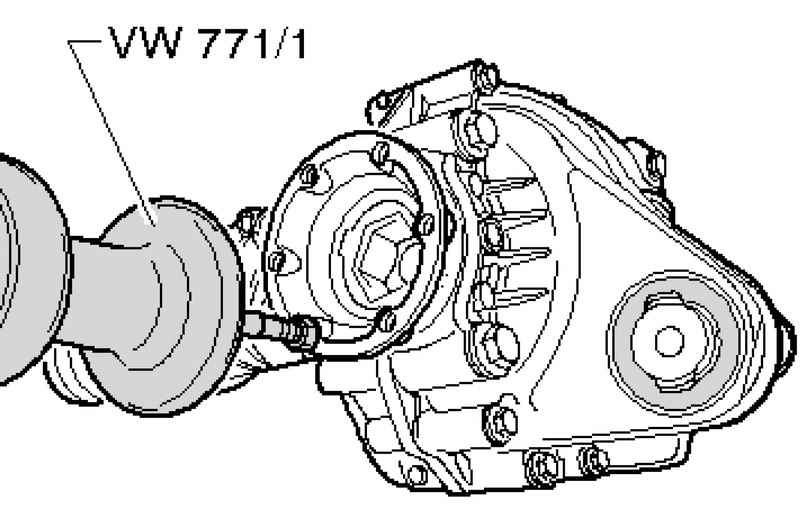

Рис. 3.164. Извлечение правого вала с фланцем

Извлеките правый вал с фланцем (рис. 3.164).

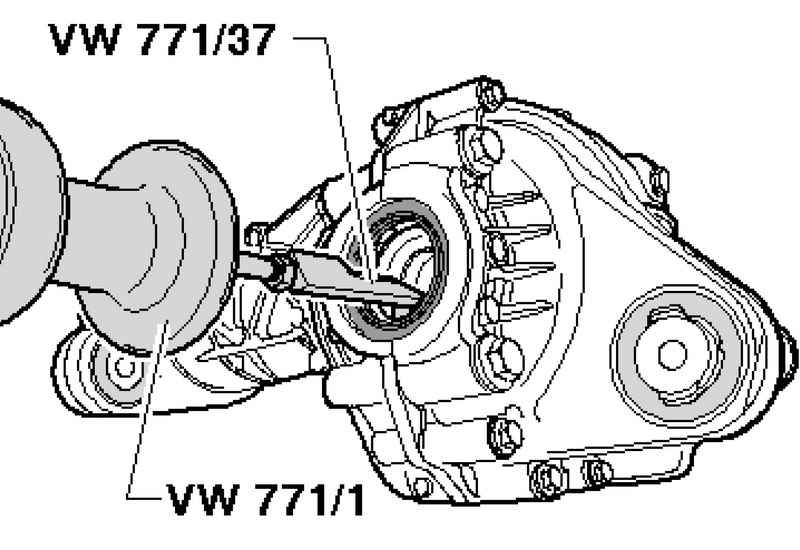

Рис. 3.165. Снятие уплотнительного кольца вала с фланцем

Снимите уплотнительное кольцо вала с фланцем с помощью универсального инструмента VW 771 и съемника 771/ 37 (рис. 3.165).

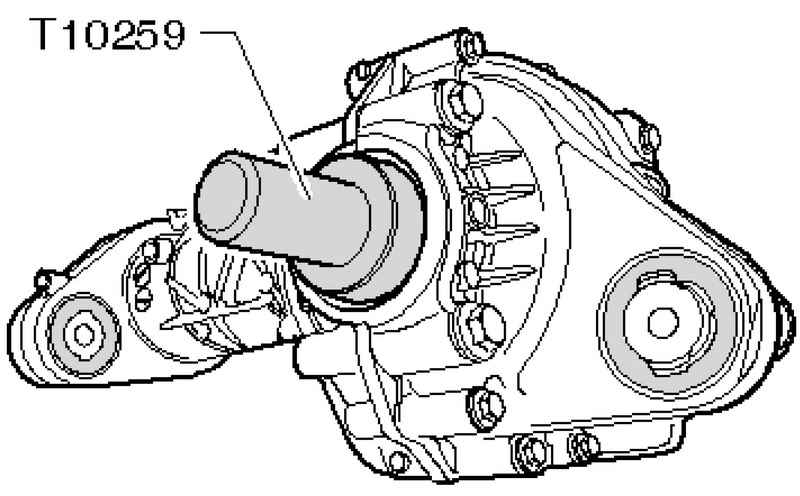

Рис. 3.166. Запрессовка нового уплотнительного кольца

Запрессуйте новое уплотнительное кольцо до упора (рис. 3.166).

Заполните пространство между рабочей и противопыльной кромками уплотнения наполовину пластичной смазкой G 052 128 A1.

Проверьте перед установкой пыльник вала с фланцем на наличие повреждений. При необходимости – замените пыльник.

Рис. 3.161. Извлечение упорного кольца: B – защитная кромка

Старое упорное кольцо А извлеките с помощью клещей из канавки вала с фланцем (рис. 3.161).

Новое упорное кольцо не растягивайте, установите в канавку вала с фланцем.

Запрессуйте вал с фланцем с помощью пластиковой киянки.

Установите переднюю главную передачу.

Проверьте уровень трансмиссионного масла в передней главной передаче.
