2.9.4. Разборка и сборка масляного насоса

ПРИМЕЧАНИЕ

При установке сначала закрутите все крепежные болты от руки. После этого затяните болты крепления напорного масляного трубопровода к блоку цилиндров, а затем к масляному насосу. В завершение затяните крепежные болты масляного насоса.

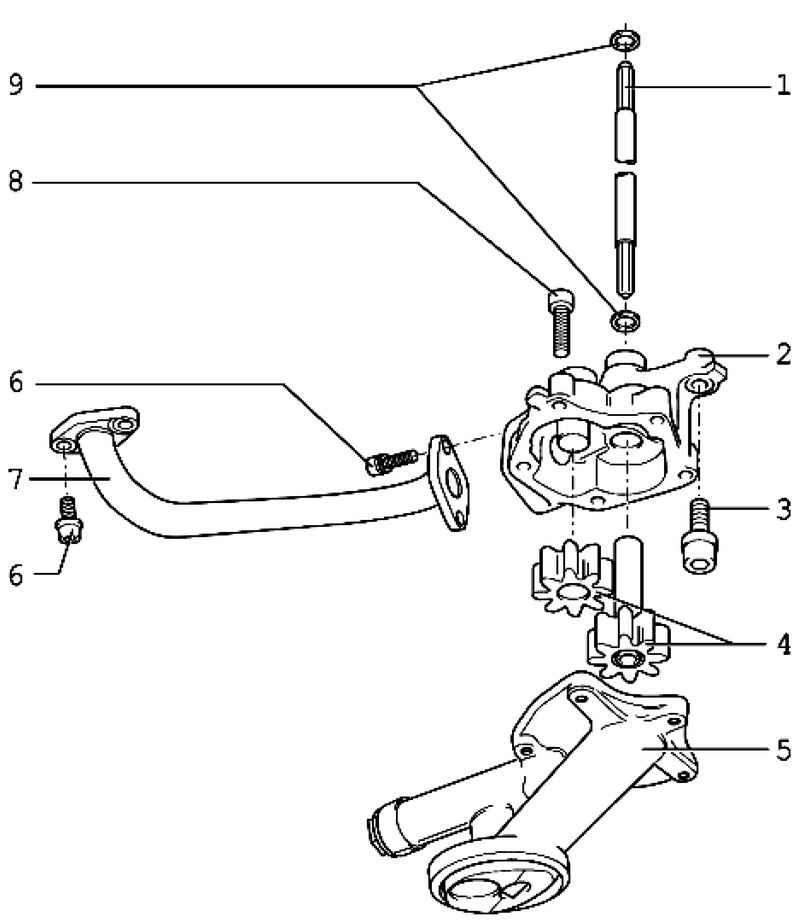

Рис. 2.253. Компоненты масляного насоса: 1 – приводной вал; 2 – корпус масляного насоса; 3 – болт 23 Н·м; 4 – звездочки; 5 -крышка масляного насоса с предохранительным клапаном; 6 – болт 8 Н·м; 7 – напорный маслопровод; 8 – болт 8 Н·м; 9 – уплотнительное кольцо

Масляный насос, проверка бокового зазора зубьев

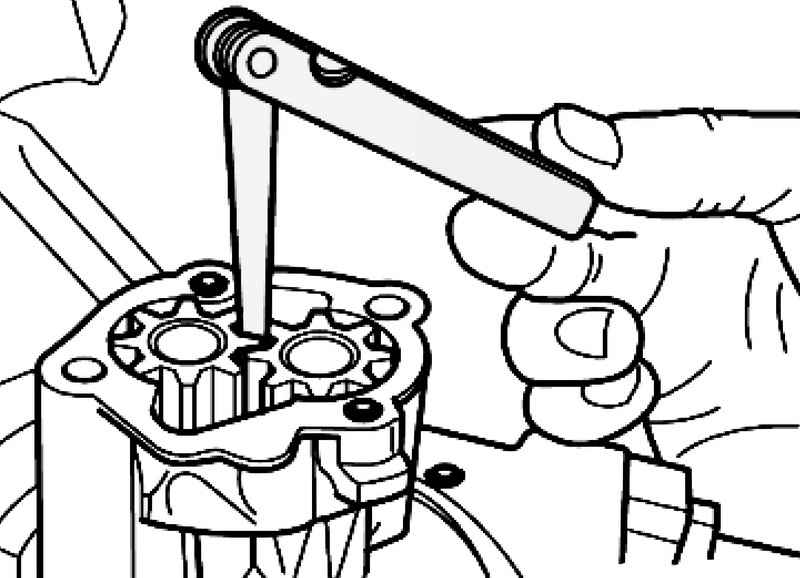

Рис. 2.254. Проверка бокового зазора

Проверьте боковой зазор зубьев. Граница износа: 0,20 мм.

Масляный насос, проверка осевого смещения

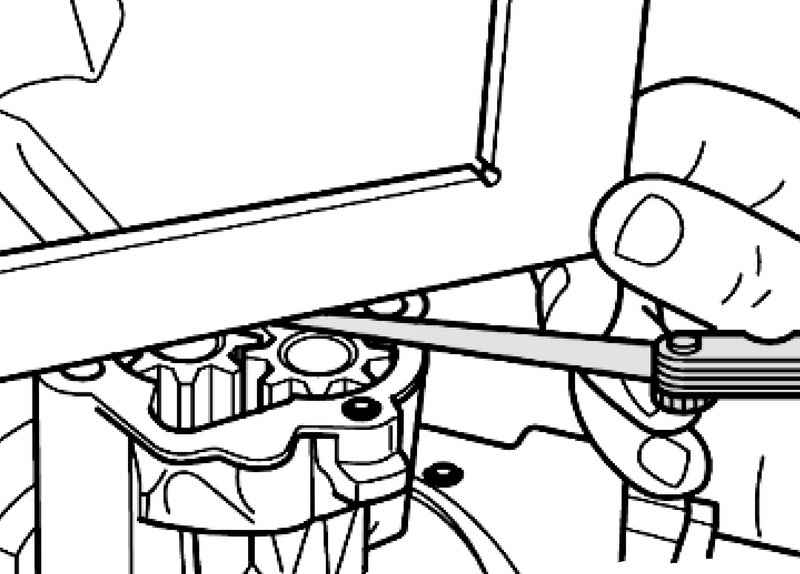

Рис. 2.255. Проверка осевого зазора

Проверьте осевое смещение. Граница износа: 0,10 мм.
