2.9.3. Снятие и установка обратного клапана стока масла

Вкрутите стандартный болт M8х1,5 примерно на 4 оборота в клапан – стрелка-, и вытянуть клапан из отверстия.

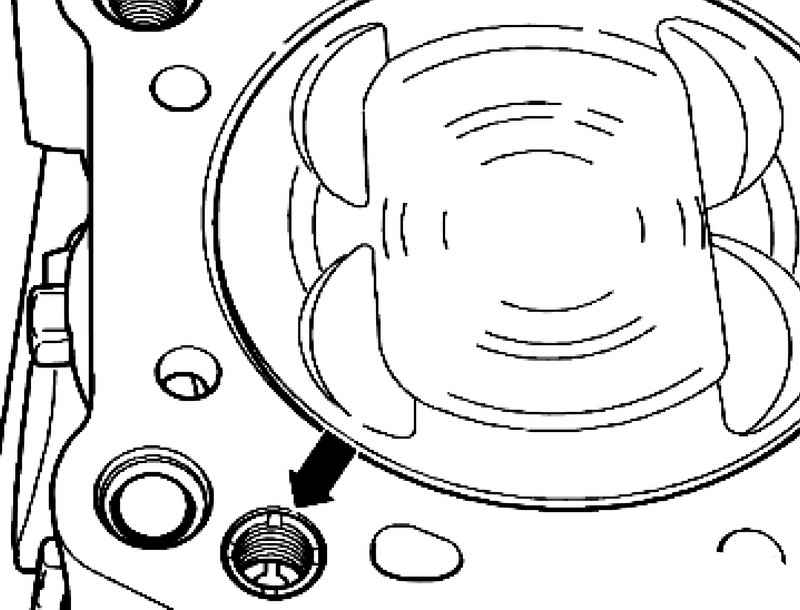

Рис. 2.251. Место установки обратного клапана стока масла

Перед установкой смочите уплотнительное кольцо круглого сечения моторным маслом. От руки вдавите клапан в масляный канал (рис. 2.251).

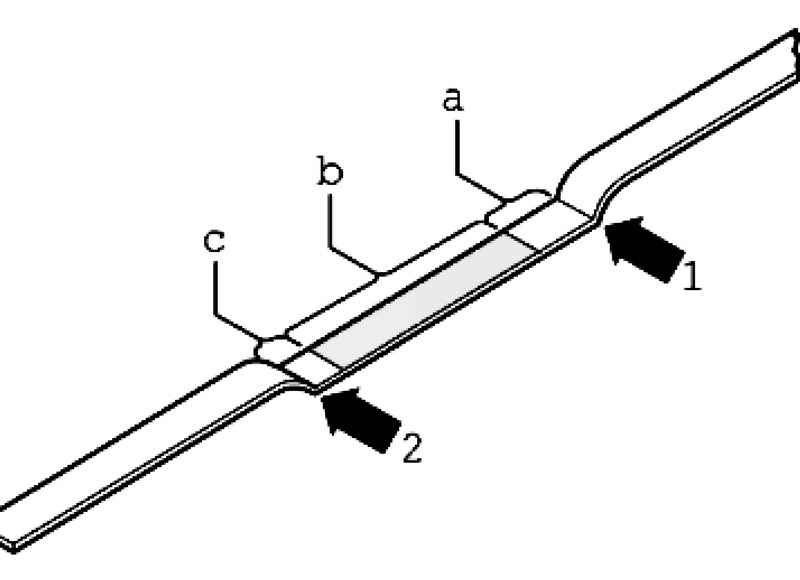

Рис. 2.252. Отметки на маслоизмерительном щупе

1 – Отметка max.

2 – Отметка min.

a – Уровень масла от рифленой зоны до максимальной отметки: Не доливать моторное масло.

b – Текущий уровень в рифленой зоне: Моторное масло можно долить.

c – Уровень от минимальной отметки до рифленой зоны: долить не более 0,5 л моторного масла.
