2.12.4. Замена уплотнительных колец круглого сечения насос-форсунки

Снятие

Снимите насос-форсунки.

Предельно осторожно снимите уплотнительные кольца круглого сечения с насос-форсунки.

Следите за тем, чтобы на месте посадки уплотнительных колец не появились заусенцы.

Скользящее применение уплотнительных колец круглого сечения без опознавательной цветной маркировки.

ПРИМЕЧАНИЕ При монтаже уплотнительных колец круглого сечения всегда используйте монтажные втулки T10056. Иначе велика опасность повреждения уплотнительных колец круглого сечения.

Следите за правильным соотношением О-образных колец и пазов: толщина колец уменьшается по направлению к форсунке.

Избегайте движения роликов при установке уплотнительных колец круглого сечения. Уплотнительные кольца круглого сечения не должны быть перекручены в гнезде насос-форсунки.

Снимите теплоизоляционное уплотнение вместе со стопорным кольцом.

Тщательно очистите поверхности установки уплотнительных колец крулого сечения на насос-форсунке.

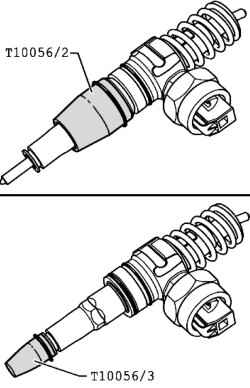

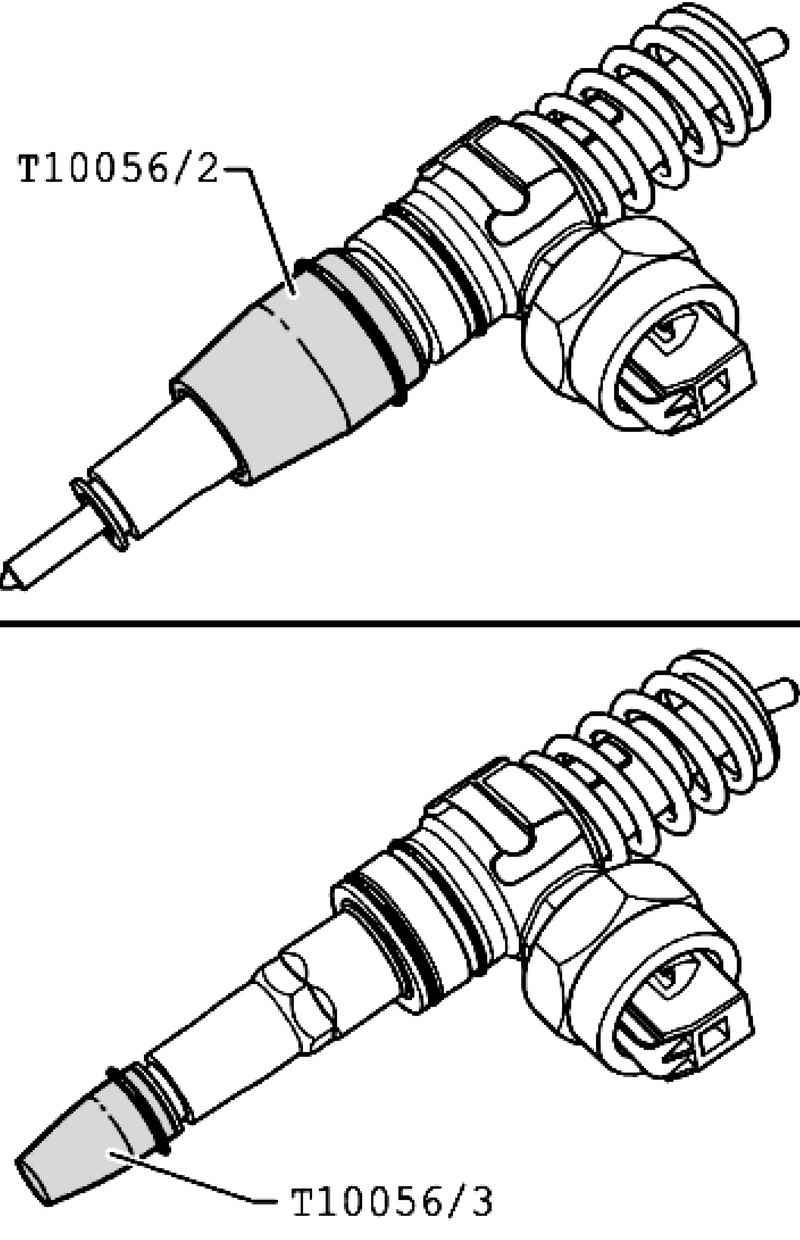

Рис. 2.296. Установка монтажных втулок

Вставьте монтажную втулку T10056/ 1 до упора в насос-форсунку (рис. 2.296).

Осторожно вставьте верхнее, толстое уплотнительное кольцо круглого сечения в монтажную втулку и в гнездо насос-форсунки.

Удалите монтажную втулку.

Вставьте монтажную втулку T10056/ 2 до упора в насос-форсунку.

Осторожно вставьте среднее, тонкое уплотнительное кольцо в монтажную втулку и в гнездо насос-форсунки.

Удалите монтажную втулку.

Вставьте монтажную втулку T10056/ 3 до упора в насос-форсунку.

Осторожно вставьте нижнее уплотнительное кольцо в монтажную втулку и в гнездо насос-форсунки.

Удалите монтажную втулку.

Установите новое теплоизоляционное уплотнение вместе со стопорным кольцом.

Установите насос-форсунку.
