2.12.2. Снятие и установка впускного коллектора

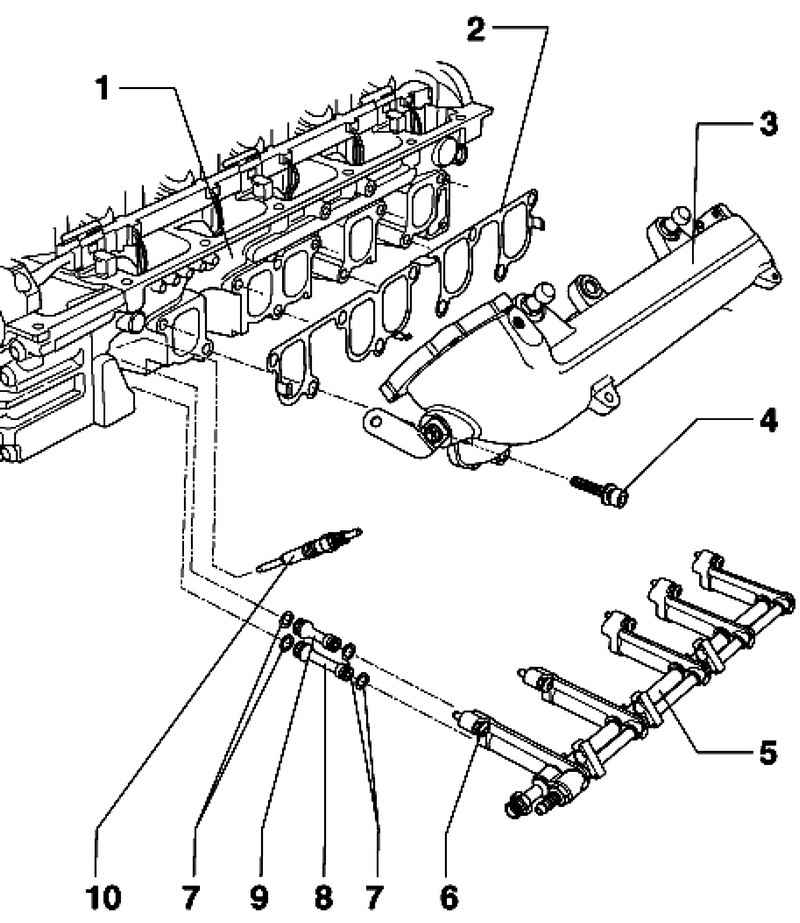

Рис. 2.290. Компоненты впускного коллектора: 1 – головка блока цилиндров; 2 – уплотнение; 3 – впускной коллектор; 4 – болт 20 Н·м; 5 – топливная рампа; 6 – болт 8 Н·м + довернуть на 1/4 об. (90°); 7 – уплотнительное кольцо; 8 – соединительный штуцер; 9 – соединительный штуцер; 10 – свеча накаливания, 15 Н·м

Условия (автомобили с буквенными обозначениями двигателя AYH, BKW)

Топливный насос должен быть демонтирован.

Автомобили с двигателями BLE и BWF

Байпасная крышка с радиатором системы рециркуляции ОГ должна быть демонтирована.

Продолжение монтажных операций для всех автомобилей

Верхняя часть крышки корпуса должна быть демонтирована.

ПРИМЕЧАНИЕ

Здесь изображены компоненты второго ряда цилиндров. В зеркальном отображении они соответствуют компонентам первого ряда цилиндров.

Для снятия впускного коллектора без демонтажа топливной рампы, необходимо полностью извлечь болты впускного коллектора.
