2.12.3. Снятие и установка насос-форсунки

Демонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.

Вращайте коленчатый вал пока пара кулачков соответственно устанавливаемых или демонтируемых насос-форсунок не покажут равномерно наверх.

Открутите контргайки регулировочных винтов 1 и выкрутить регулировочные винты настолько, пока соответствующее коромысло не ляжет на пружину толкателя насос-форсунки.

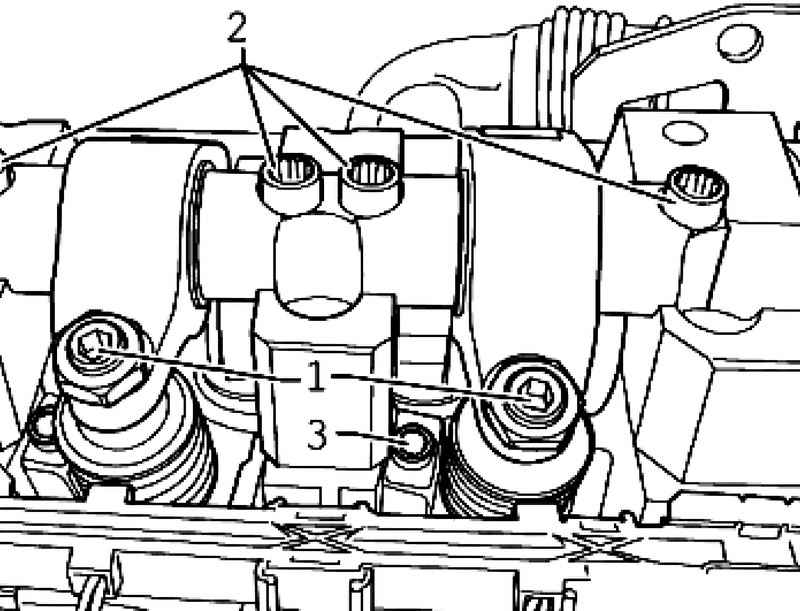

Рис. 2.291. Крепежные болты и регулировочные гайки

Открутите крепёжные болты 2 оси роликовых рычагов от внешних к внутренним с помощью торцевой насадки 3410 и снимите роликовый рычаг привода клапанов (рис. 2.291).

Открутите крепёжный болт 3 проставки с помощью торцевой насадки T10054 и извлеките проставку.

Отсоедините штекер насос-форсунки с помощью отвёртки. Лёгко придерживайте пальцем обратную сторону штекера для того, чтобы избежать перекоса.

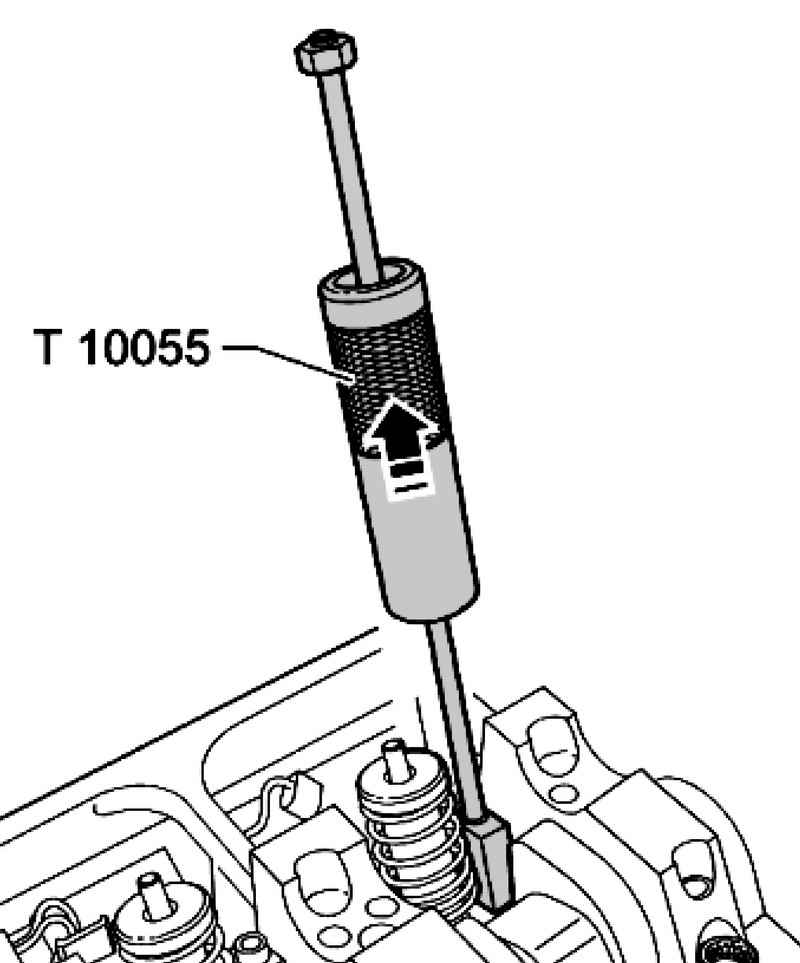

Рис. 2.292. Установка съемника

Установите съёмник T10055 на месте проставки в боковой паз насос-форсунки (рис. 2.292).

Осторожно постукивая, извлеките насос-форсунку вверх из её гнезда на головке блока цилиндров.

При любых работах, связанных с регулировкой насос-форсунки, необходимо заменять регулировочный винт в коромысле и винт с шаровой головкой насос-форсунки.

ПРИМЕЧАНИЕ При установке новой насос-форсунки необходимо заменить соответствующий регулировочный винт коромысла.

Новые насос-форсунки поставляются в комплекте с уплотнительными кольцами и теплозащитными уплотнением.

При установке старой насос-форсунки необходимо заменить уплотнения круглого сечения и теплоизоляционное уплотнение.

Перед установкой насос-форсунки проверьте правильность посадки трёх уплотнительных колец, теплоизоляционного уплотнения и стопорного кольца.

ПРИМЕЧАНИЕ Уплотнительные кольца не должны быть перекручены.

Смажьте уплотнительные кольца и очень осторожно установите насос-форсунку в гнездо на головке блока цилиндров.

Равномерно нажимая, вставьте насос-форсунку до упора в гнездо на головке блока цилиндров.

Установите проставку в боковой паз насос-форсунки.

ПРИМЕЧАНИЕ Если насос-форсунка стоит не под прямым углом по отношению к проставке, крепёжный болт может открутитеся, что приведёт к повреждениям насос-форсунки или головки блока цилиндров.

Установите насос-форсунку следующим образом.

Вкручивайте крепёжные болты в проставку, пока насос-форсунку можно будет легко вращайте.

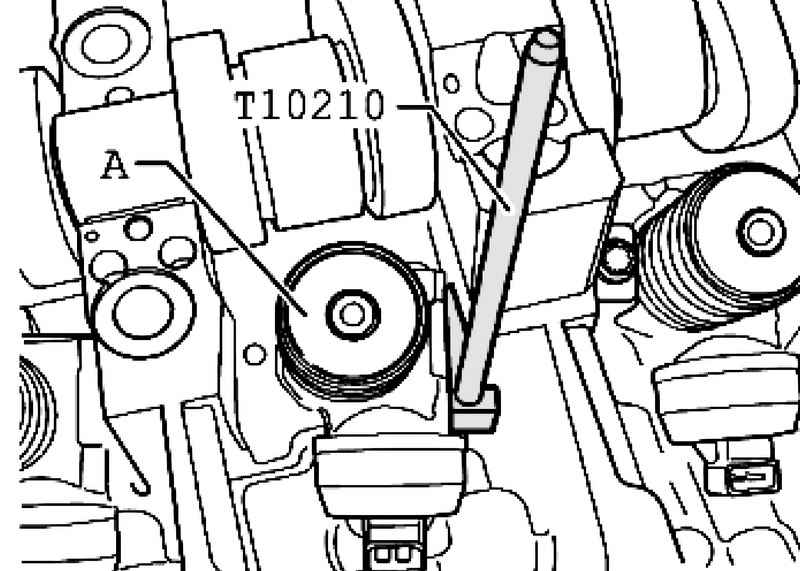

Рис. 2.293. Установка шаблона

Установите шаблон T10210 между постелью коренного подшипника и насос-форсункой (рис. 2.293).

Вращайте насос-форсунку от руки по направлению от шаблона.

Дополнительно отцентрируйте, если необходимо, насос-форсунку и затяните крепёжный болт следующим образом: 12 Н·м + 3/4 обор. (270 °) (дополнительная затяжка может выполняться в несколько этапов).

Установите новую ось роликовых рычагов и затяните новые крепёжные болты следующим образом.

Сначала внутренние, затем оба внешних от руки. Затем в той же последовательности с моментом 20 Н·м + 1/4 об. (90°).

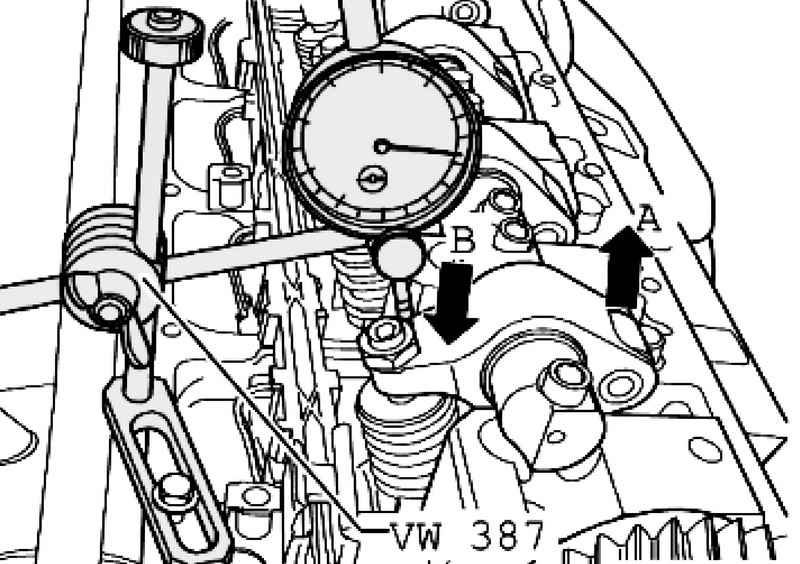

Рис. 2.294. Установка микрометра

Установите микрометр на регулировочный винт насос-форсунки так, как изображено на рисунке 2.294.

Вращайте коленчатый вал в направлении вращения вала двигателя пока ролик коромысла не окажется в высшей точке.

Сторона ролика, стрелка А, находится в высшей точке.

Микрометр, стрелка В, находится в низшей точке.

Снимите микрометр.

Теперь заворачивайте регулировочный винт, сжимая пружину насос-форсунки, пока не будет чувствоваться ощутимое сопротивление (насос-форсунка закручена до упора).

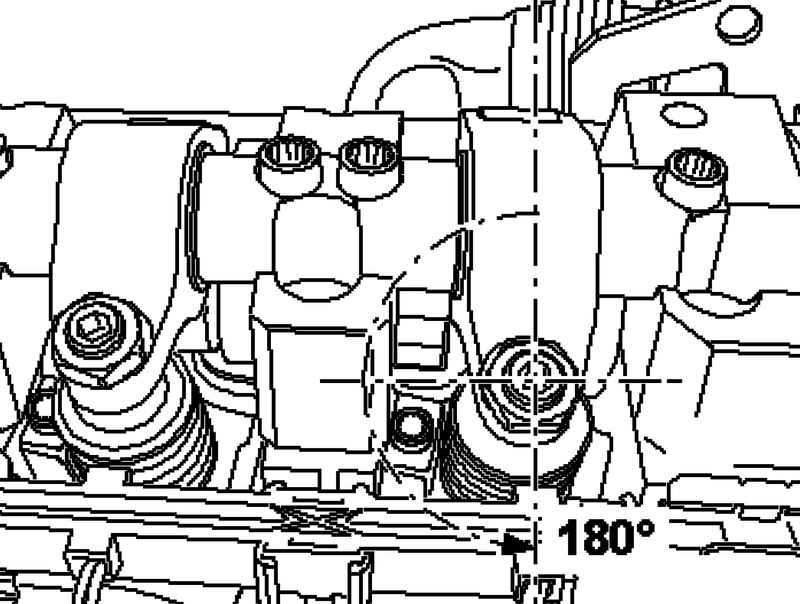

Рис. 2.295. Отворачивание регулировочного винта

Отверните регулировочный винт из положения «закручена до упора» на 180° (рис. 2.295).

Держите регулировочный винт в этой позиции и затяните контргайку с моментом 30 Н·м.

Установите штекер насос-форсунки и установите крышку головки блока цилиндров и звукоизоляционную крышку.
