5.4.1. Снятие и установка

Снятие и установка  насоса водяного охлаждения двигателя VR6 является трудоемкой работой. Для этого необходимо вывернуть болты крепления опор подвески двигателя, демонтировать двигатель и коробку передач с их креплений, чтобы приподнять силовую установку как можно дальше из моторного отсека автомобиля.

Перед началом работ по снятию водяного насоса обратите внимание на следующие рекомендации:

- если в автомобиле есть магнитола, то прежде чем отсоединять клеммы АБ убедитесь, что имеете при себе ее защитный код;

- отсоединяйте АБ не раньше, чем через 20 с после выключения зажигания. Это гарантирует, что так называемый «горячий провод» в расходомере воздуха перестал функционировать;

АБ следует отсоединять только при выключенном зажигании для того, чтобы избежать повреждения ЭБУ системы зажигания и впрыска;

- при замене водяного насоса, возможно, потребуется заменить и охлаждающую жидкость, в случае если она уже находилась в системе длительное время.

Снятие водяного насоса двигателя VR6 проводите в следующем порядке:

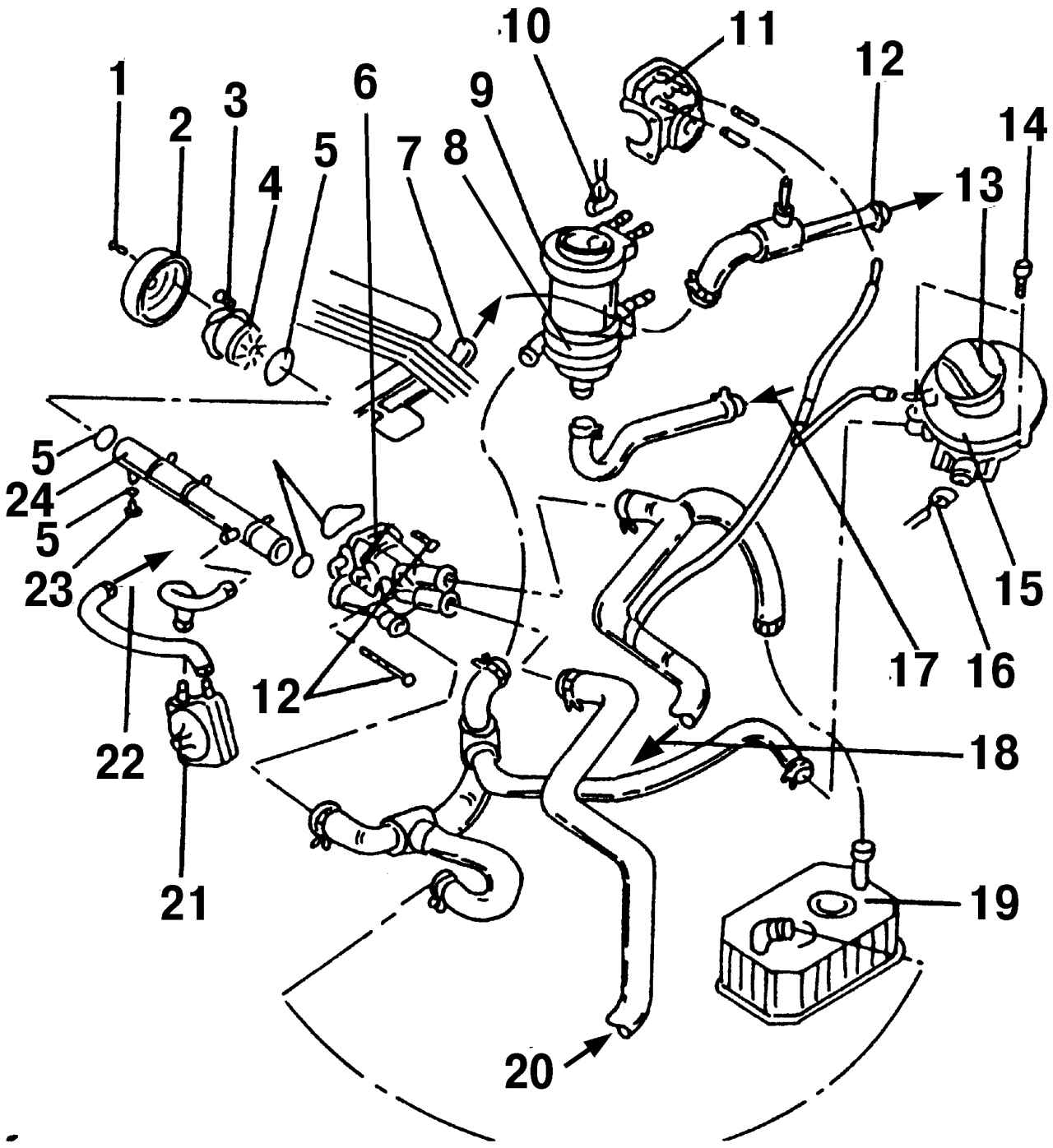

Рис. 190. Расположение остальных частей системы охлаждения двигателя VR6: 1 — болт, 25 Н·м; 2 — шкив водяного насоса; 3 — болт, 20 Н·м; 4 — водяной насос; 5 — O-образное уплотнительное кольцо, всегда на замену; 6 — корпус термостата; 7 — от головки блока цилиндров; 8 — насос охлаждения двигателя после его остановки; 9 — резиновый держатель; 10 — штекерная колодка насоса охлаждения двигателя после его остановки; 11 — корпус дроссельной заслонки; 12 — к теплообменнику; 13 — крышка; 14 — болт, 10 Н·м; 15 — расширительный бачок; 16 — штекерная колодка, черного цвета; 17 — от теплообменника; 18 — верхний шланг охлаждающей жидкости; 19 — радиатор для автоматической коробки передач (если установлена); 20 — нижний шланг охлаждающей жидкости; 21 — масляный радиатор; 22 — к блоку цилиндров; 23 — резьбовая пробка сливного отверстия, 10 Н·м; 24 — трубопровод охлаждающей жидкости

- вывернув сливную пробку 23 (рис. 190) в трубопроводе 24 системы охлаждения, идущей вдоль двигателя, слейте охлаждающую жидкость. После чего сразу же вверните пробку сливного отверстия;

- отсоедините выпускную трубу от катализатора. Гайки можно сразу же выбросить, так как их нужно заменить на новые;

- отсоедините топливный шланг от головки блока цилиндров;

- снимите провода ВН со свечей зажигания и снимите направляющую проводов ВН со стороны катушки зажигания и со стороны трубы. Отверните болты крепления центральной крышки и снимите ее;

- полностью снимите корпус воздушного фильтра;

- снимите расходомер воздуха;

Примечание Если клеммы с АБ еще не сняты, то проверьте, чтобы зажигание было выключено минимум 20 с назад.

- снимите клиновый ремень;

- снимите вакуумный шланг с регулятора давления подачи топлива (верхняя часть впускного коллектора);

- отсоедините ведущий к усилителю тормозного привода вакуумный шланг, расположенный в верхней части впускного коллектора;

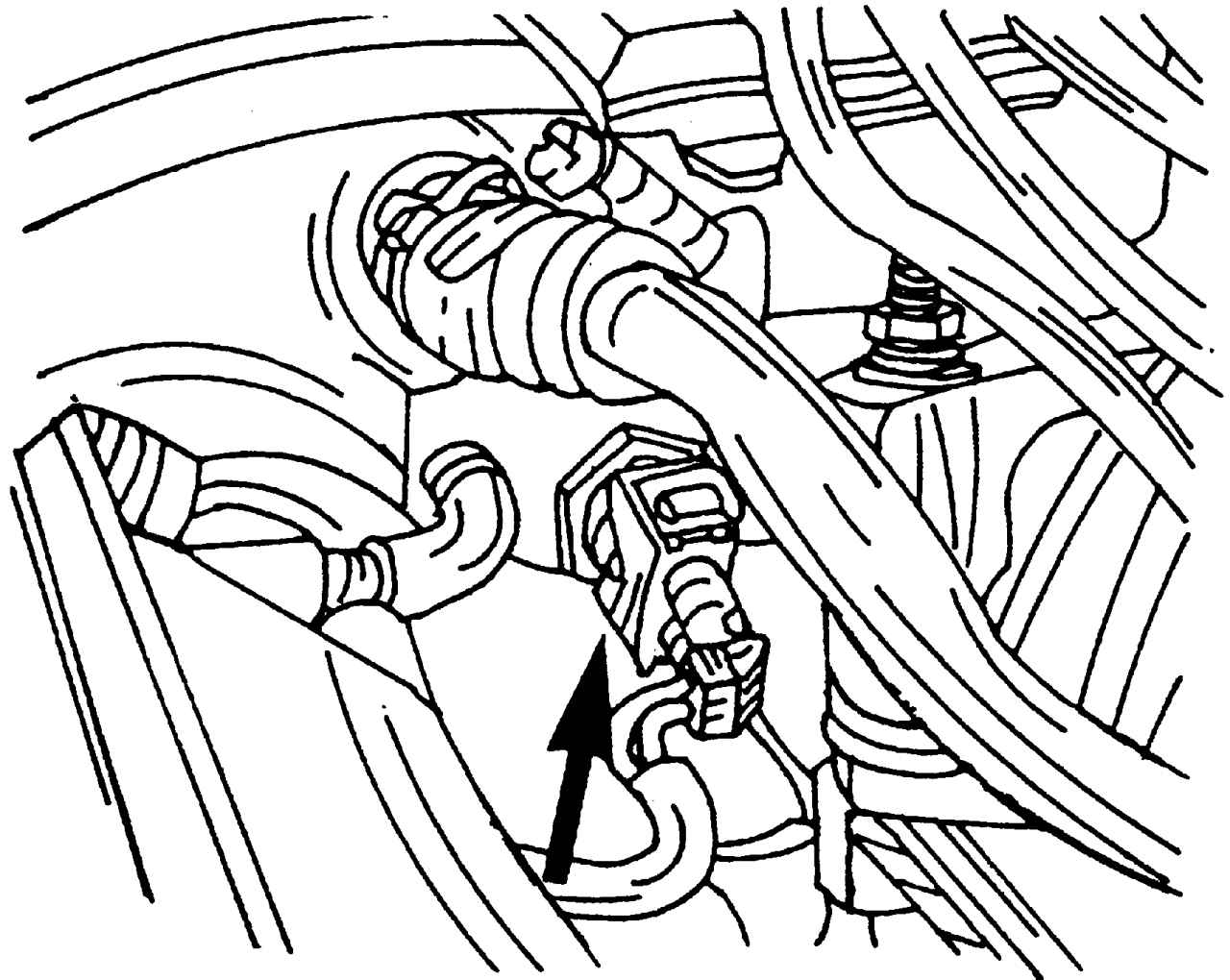

Рис. 191. Расположение штекерной колодки датчика температуры охлаждающей жидкости (показано стрелкой)

- отсоедините штекерную колодку (рис. 191) датчика температуры охлаждающей жидкости и выверните датчик из верхней части впускного коллектора;

- закрепите двигатель за соответствующие петли и с помощью подъемника немного приподнимите двигатель таким образом, чтобы разгрузить его подвеску;

- снимите правую переднюю опору подвески двигателя;

- медленно опустите правую часть двигателя (привод) до тех пор, чтобы стал доступен шкив водяного насоса. При этом следите, чтобы не оказались натянутыми никакие места соединений, трубопроводы, провода, шланги и т.д.;

- зафиксируйте шкив водяного насоса в неподвижном положении, отверните болты крепления и снимите шкив;

- отверните болты крепления и снимите водяной насос. Чтобы извлечь насос, отодвиньте двигатель немного влево для того, чтобы освободить немного места, и выньте насос. Уплотнительное кольцо при этом еще находится на насосе и его следует заменить на новое.

Примечание Проверьте насос после снятия на наличие мест утечки масла (которые чаще всего отмечены ржавчиной) и проверните ступицу, чтобы оценить состояние подшипника.

Установку водяного насоса проводите в последовательности, обратной снятию, выполняя следующие рекомендации:

- затяните болты крепления насоса моментом 20 Н·м, а болты крепления шкива моментом 25 Н·м;

- наденьте приводной ремень и отрегулируйте его натяжение (см. подразд. 4.7).
