2.7.1. Снятие деталей привода газораспределительного механизма

Рис. 16. Привод распределительных валов двигателя VR6

Рис. 91. Элементы привода механизма газораспределения: 1 — промежуточный вал; 2 — ведущее кольцо; 3 — болт, 10 Н·м; 4 — привод датчика; 5 — болт, 10 Н·м; 6 — болт, 25 Н·м; 7 — упругий элемент натяжного устройства; 8 — натяжное устройство двухрядной цепи, 20 Н·м; 9 — двухрядная цепь; 10 — звездочка привода двухрядной цепи; 11 — звездочка привода однорядной цепи; 12 — натяжное устройство цепи с башмаком; 13 — звездочка привода цепи, встроенная в коленчатый вал; 14 — однорядная цепь; 15 — планка успокоителя; 16 — специальный болт, 25 Н·м; 17 — палец с буртом, 25 Н·м; 18 — успокоитель; 19 — болт, 20 Н·м; 20 — звездочки коленчатых валов

Перед демонтажом основных частей привода механизма газораспределения (см. рис. 91) необходимо снять все устройства и узлы, расположенные на передней части двигателя, чтобы остались неснятыми только элементы привода механизма газораспределения (см. рис. 16).

Перед снятием элементов привода механизма газораспределения следует поставить поршень первого цилиндра в положение ВМТ, а после снятия двух цепей привода механизма газораспределения ни в коем случае нельзя прокручивать коленчатый вал при снятой головке блока цилиндров, так как это может привести к удару поршней по клапанам.

Рис. 92. Места маркировки цепей привода распределительных валов (показаны стрелками)

Перед снятием цепей промаркируйте их цветом в местах (рис. 92) для того, чтобы запомнить направление движения цепей.

Для уменьшения натяжения двухрядной цепи 9 (см. рис. 91) механизма газораспределения ослабьте и снимите натяжное устройство цепи 8.

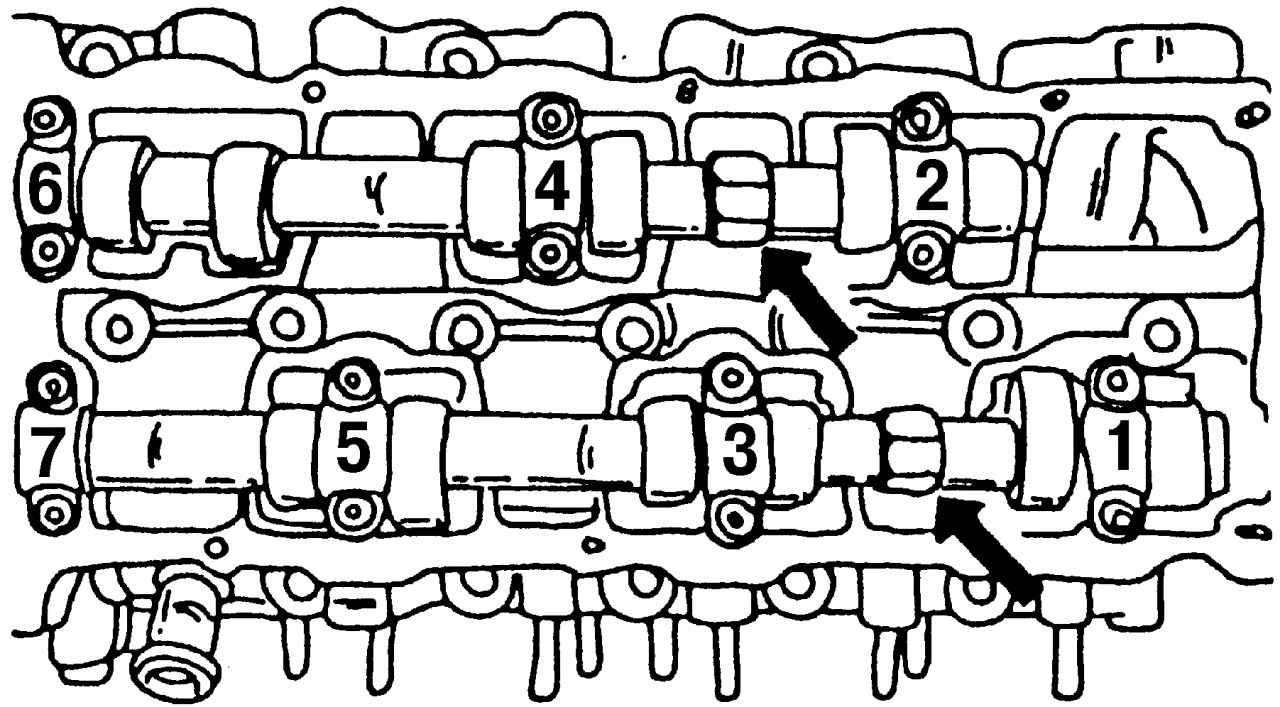

Рис. 93. Шестигранники для фиксирования распределительных валов в неподвижном положении (показаны стрелками)

Для демонтажа двухрядной цепи необходимо сначала снять звездочку 20 (см. рис. 91), расположенную на одном из распределительных валов, или снять звездочку 10 с промежуточного вала. В обоих случаях следует вывернить болт крепления звездочки 5. При отворачивании и затягивании болтов крепления обеих звездочек распределительные валы должны быть зафиксированы в неподвижном положении. Для этого придерживайте распределительный вал с помощью рожкового ключа «на 24 мм», надетого на один из шестигранников (рис. 93).

Отверните болт крепления 5 (см. рис. 91), снимите звездочку 11 однорядной цепи вместе с однорядной цепью привода механизма газораспределения. Снимите все остальные детали привода механизма газораспределения (см. рис. 91). При сборке важно соблюдать рекомендованную очередность выполнения операций.
