17.8. Распределительный вал и сальник распределительного вала

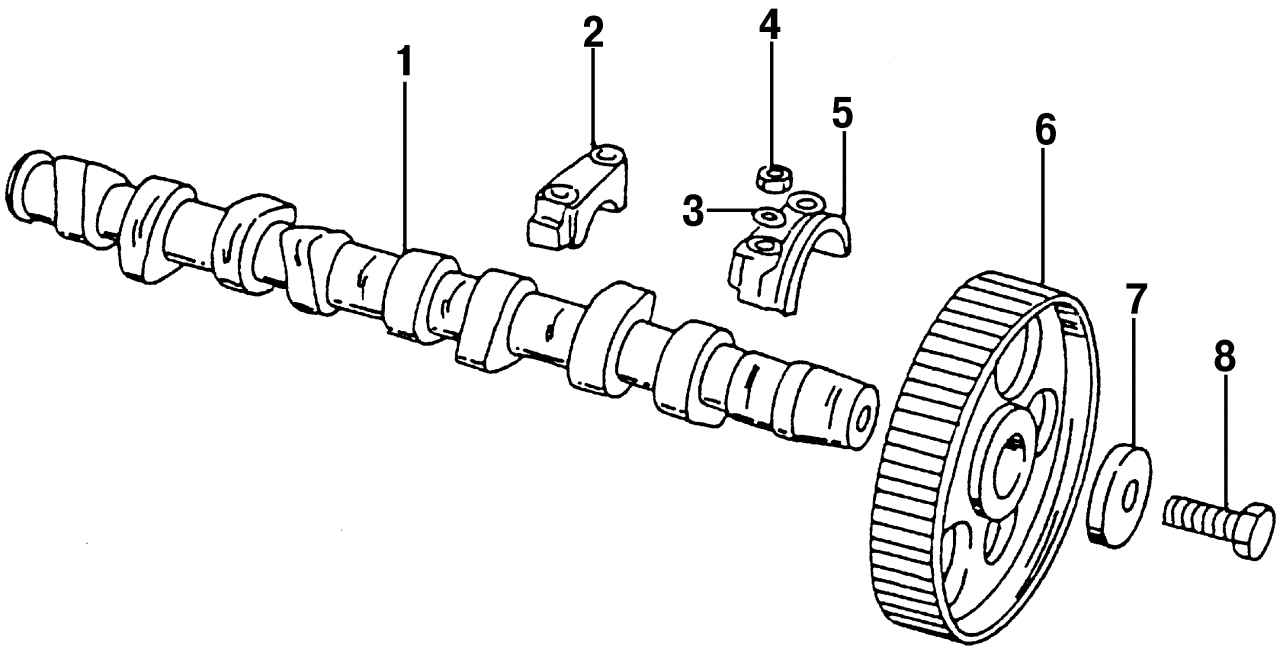

Рис. 435. Отдельные элементы распределительного вала: 1 — распределительный вал; 2 — крышка подшипника распределительного вала; 3 — шайба; 4 — гайка, 20 Н·м; 5 — задняя крышка подшипника; 6 — зубчатое колесо распределительного вала; 7 — шайба; 8 — болт, 45 Н·м

На рис. 435 показано крепление распределительного вала в верхней части головки блока цилиндров. Крышки подшипников 2 выглядят одинаково, однако их следует промаркировать, чтобы не перепутать при установке.
