17.6.2. Установка

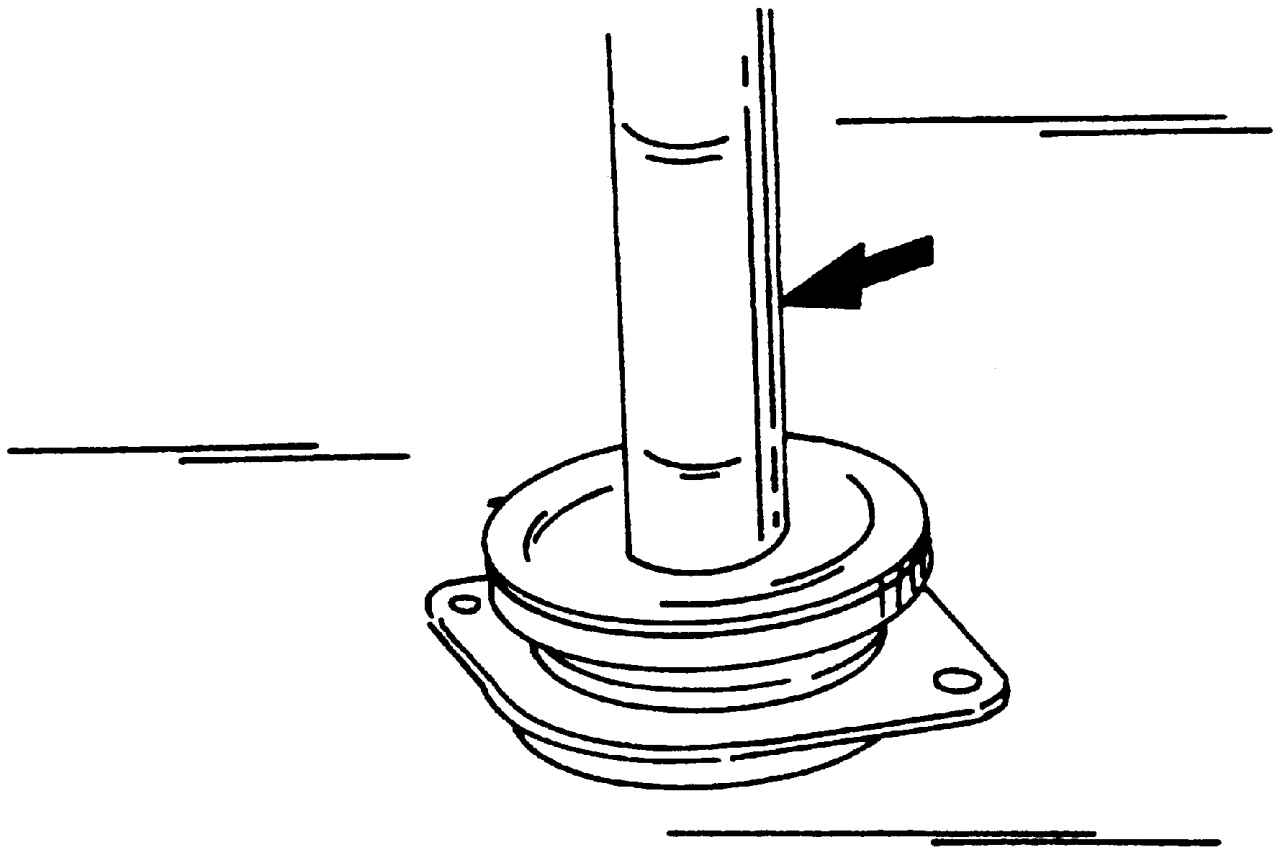

Рис. 434. Выпрессовка сальника из фланца промежуточного вала

Если фланец был откручен, то следует заменить уплотнительное кольцо, расположенное на внутренней стороне фланца. Для того чтобы выбить старое уплотнительное кольцо, положите фланец на тиски (рис. 434) Запрессуйте новое уплотнительное кольцо.

Для установки уплотнительного кольца установите сначала вал, а после этого впрессуйте уплотнительное кольцо, как это было описано для переднего сальника коленчатого вала. Болты при сборке следует затягивать моментом 25 Н·м.

Установите зубчатое колесо на промежуточном валу таким образом, чтобы клин вошел шпоночный паз. Благодаря этому зубчатое колесо будет установлено в правильном положении.

Вставьте болт и шайбу и затяните болт, удерживая при этом зубчатое колесо в неподвижном состоянии (для этого вставьте оправку в отверстие на зубчатом колесе и уприте оправку в поверхность блока цилиндров) моментом 45 Н·м.

Остальные операции проводятся в последовательности, обратной процессу снятия.
