17.10.1. Измерение отверстий цилиндров

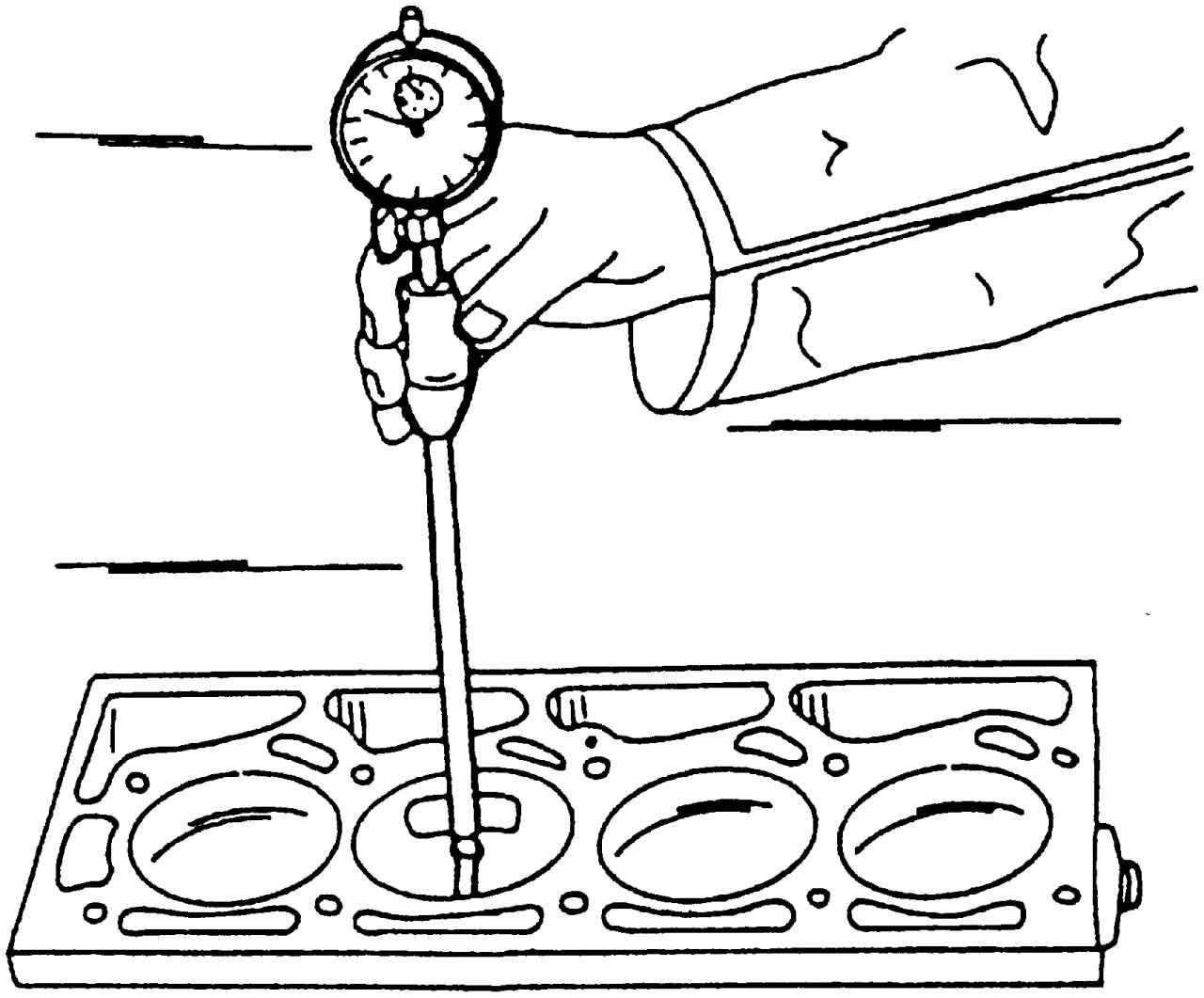

Рис. 447. Измерение диаметра отверстия цилиндра. Вставьте нутромер вертикально в отверстие цилиндра и постепенно опускайте его вдоль отверстия цилиндра в перпендикулярном положении относительно стенок

Для измерения отверстий цилиндров требуется нутромер (рис. 447). Мы хотели бы предупредить вас, что пользоваться таким прибором непросто, так как при наклоне измерительных наконечников вы получите неверные результаты измерения. Если у вас нет нутромера или вы не умеете им пользоваться, то вы не сможете провести следующие работы. В этом случае лучше обратиться на СТО.

Измерения отверстия цилиндра следует проводить в продольном и поперечном направлении. При помощи нутромера измерьте диаметр цилиндра на расстоянии 10 мм от верхнего края отверстия цилиндра, а затем на расстоянии 10 мм от нижнего края отверстия цилиндра. Проведите еще один замер в центре отверстия цилиндра. Всего получится шесть результатов измерений. Запишите все полученные значения и сравните их с данными, приведенными в таблице регулировок и контроля. Помните, что нутромер в отверстии цилиндра должен располагаться под правильным углом, потому что даже малейший перекос ведет к получению неверных результатов измерений. Если нутромер вставлен, как это показано на рис. 447, то он может наклониться вправо или влево, в ходе проведения измерений. Стрелка прибора при этом будет постоянно возвращаться к средней величине, о которой и идет речь при измерении диаметра отверстия цилиндра.

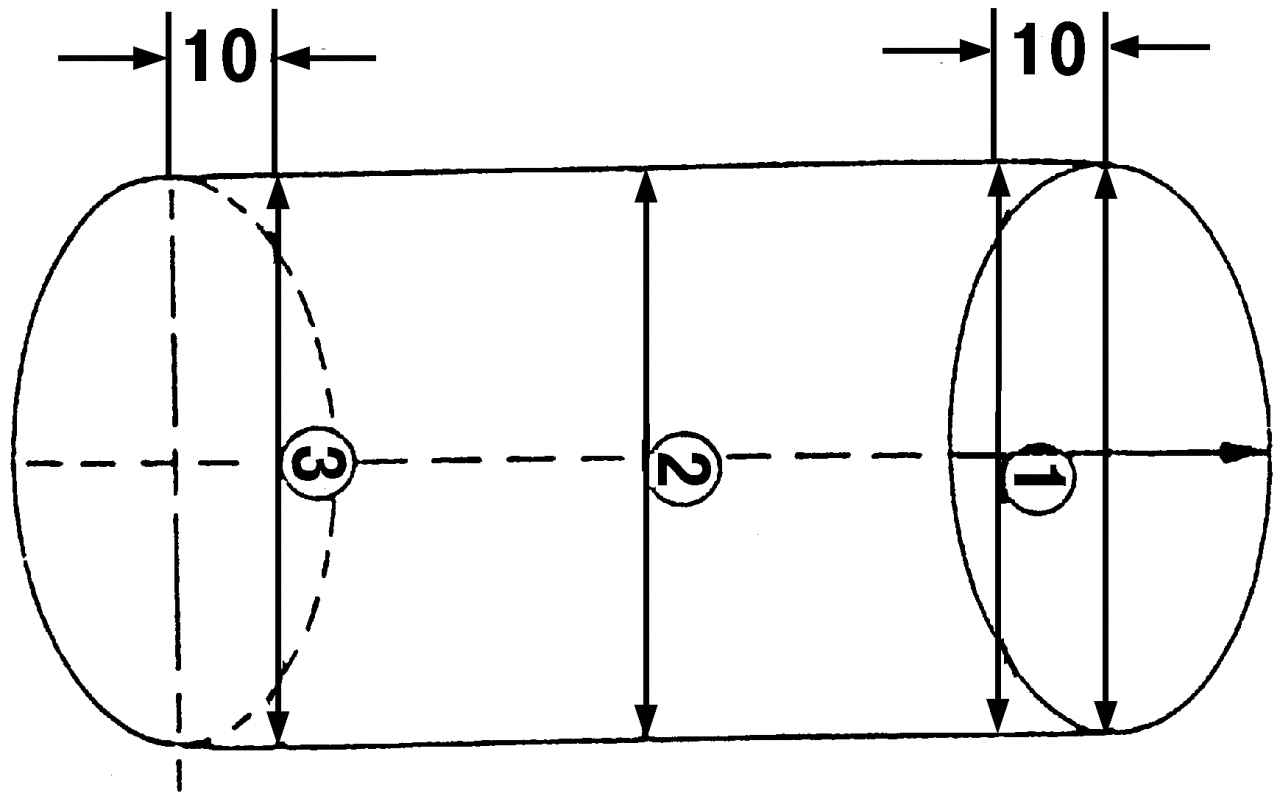

Рис. 448. Схема измерения отверстий цилиндров. Проведите измерения в каждом отверстии цилиндра в направлениях A (поперечное направление измерения) и B (продольное направление измерения). Измерения следует проводить в трех местах, а именно на глубине 1, 2 и 3

Запишите все 6 результатов для каждого цилиндра. Если вы нарисуете схему, похожую на рис. 448, то результаты измерений для большей наглядности лучше заносите в нее. Диаметр цилиндра нигде не должен отличаться больше чем 0,08 мм от номинального размера.

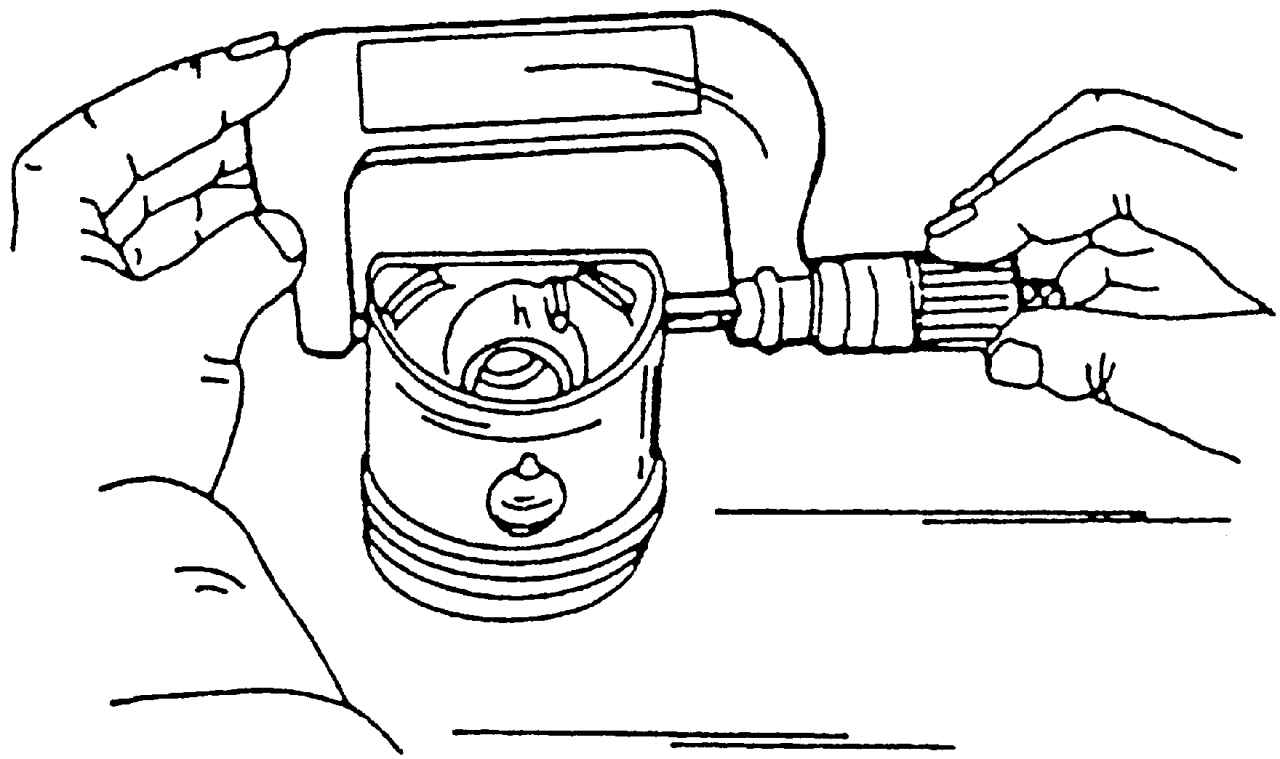

Рис. 449. Измерение диаметра поршня

Чтобы измерить зазор поршней, измерьте диаметр поршней (рис. 449) и запишите полученные значения всех диаметров поршней. Для определения зазора следует высчитать разницу между диаметром отверстий цилиндров и диаметром поршней.

В двигатель могут быть установлены поршни двух увеличенных (ремонтных) размеров, для чего необходимо расточить блок цилиндров.
