12.3.4. Снятие и установка насоса гидроусилителя рулевого управления

Насос гидроусилителя рулевого управления следует снимать в ходе проведения различных работ для того, чтобы получить доступ к другим деталям в двигателе. Расположение насоса гидроусилителя рулевого управления отличается на четырехцилиндровом двигателе и на двигателе VR6, поэтому работы описываются отдельно. Автомобиль должен быть приподнят и установлен на опоры для того, чтобы было проще добраться до отдельных деталей. При снятии насоса гидроусилителя рулевого управления вытечет небольшое количество гидравлической жидкости.

На рисунке 272 показано расположение насоса гидроусилителя рулевого управления. При его демонтаже запомните, где были установлены болты различной длины.

При установке насоса выполняйте приведенные далее указания:

- систематически заменяйте уплотнительные кольца;

- никогда снова не заливайте в гидравлическую систему гидравлическую жидкость, вытекшую при снятии насоса гидроусилителя рулевого управления;

- опорная поверхность насоса гидроусилителя рулевого управления и резьба должна быть чистой;

- заполните насос гидроусилителя рулевого управления рекомендованной жидкостью. Проверните насос несколько раз, чтобы масло равномерно распределилось внутри него;

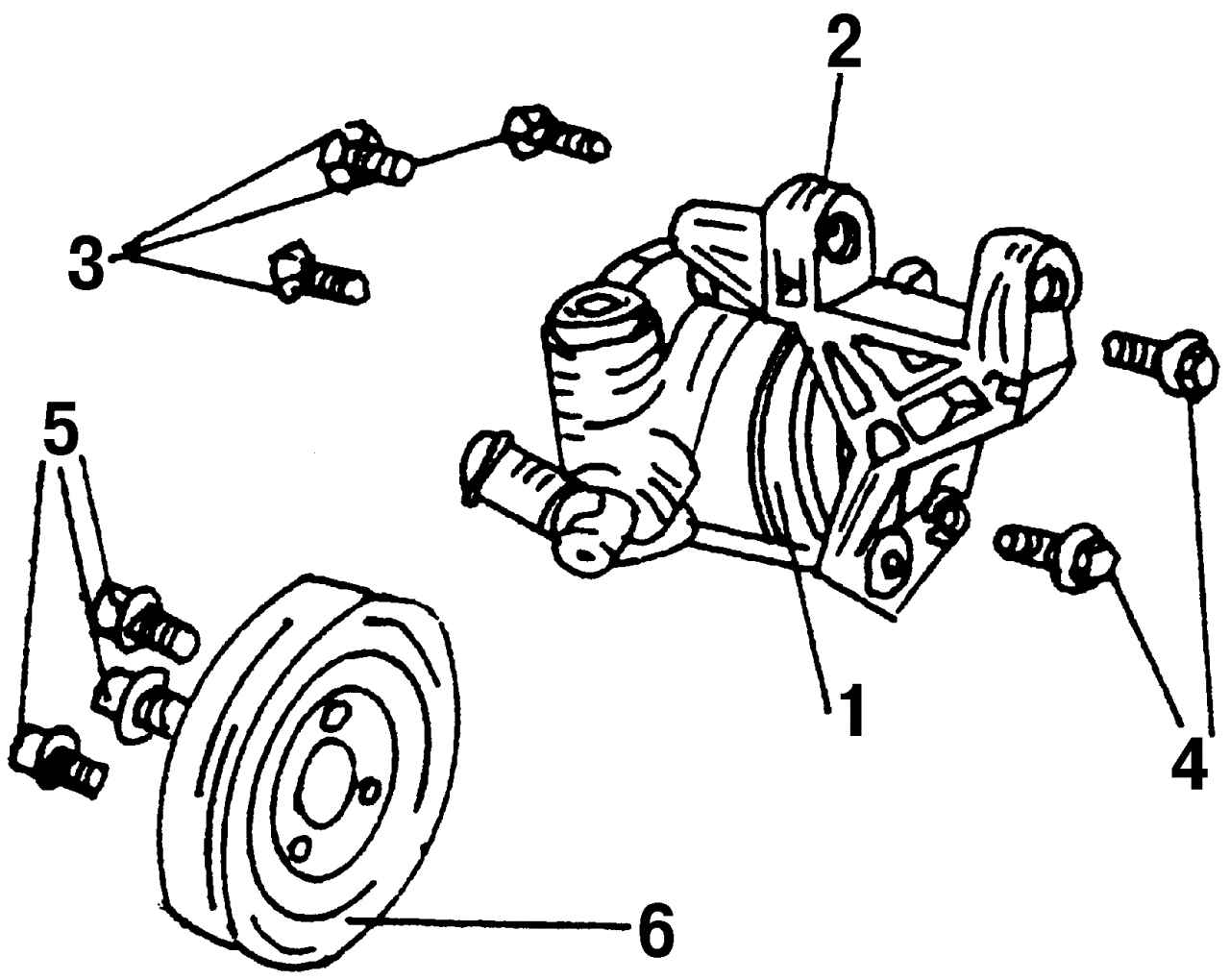

Рис. 273. Установка насоса гидроусилителя рулевого управления (четырехцилиндровый двигатель): 1 — насос; 2 — поворотная скоба; 3 — болт, 25 Н·м; 4 — болт, 25 Н·м; 5 — болт с внутренним шестигранником, 25 Н·м; 6 — шкив

- наденьте насос гидроусилителя рулевого управления 1 (рис. 273), с установленными болтами 3 на поворотную скобу 2 крепления. Затяните болты 4. Установите на насос гидроусилителя шкив и затяните его болты указанными моментами затяжки;

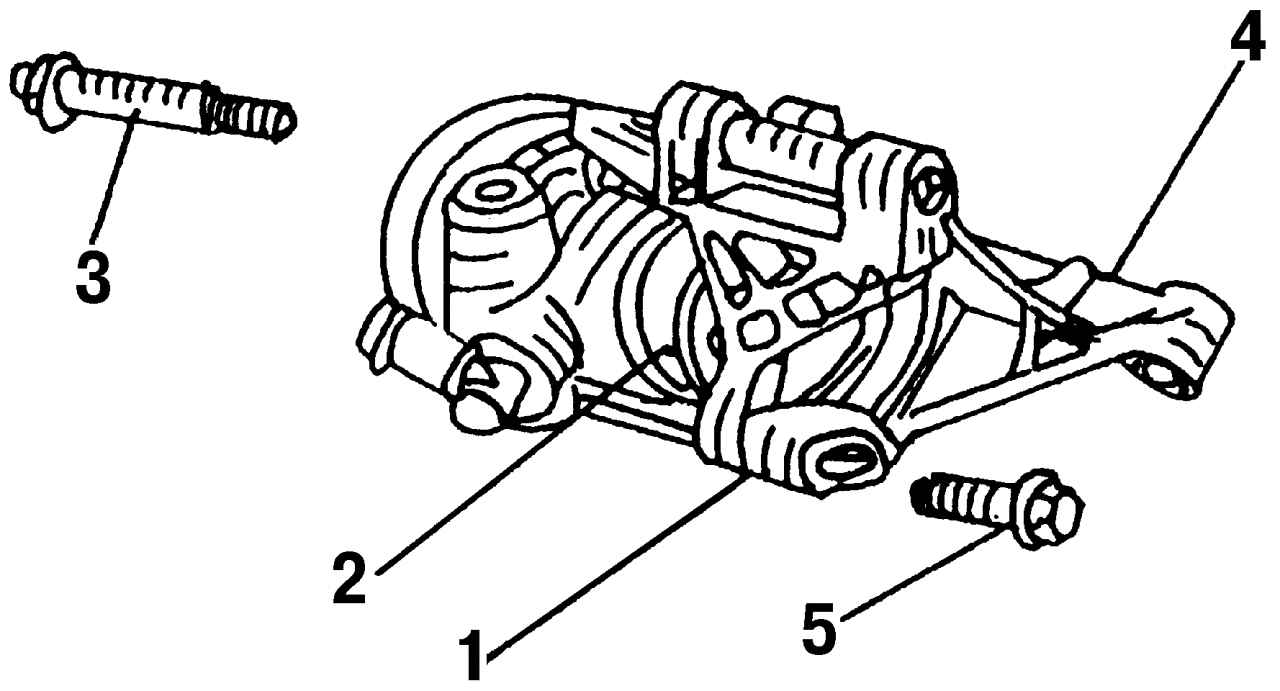

Рис. 274. Установка поворотной скобы с насосом гидроусилителя рулевого управления: 1 — поворотная скоба; 2 — насос; 3 — эксцентриковый болт; 4 — держатель; 5 — болт

- установите скобу 1 (рис. 274) и насос 2 при помощи эксцентриковых болтов 3 на держатель 4. Вкрутите эксцентриковый болт 3 в поворотную скобу 1 таким образом, чтобы резьбовая втулка касалась держателя 4. Болт не затягивайте. Заверните, но не затягивайте болт 5;

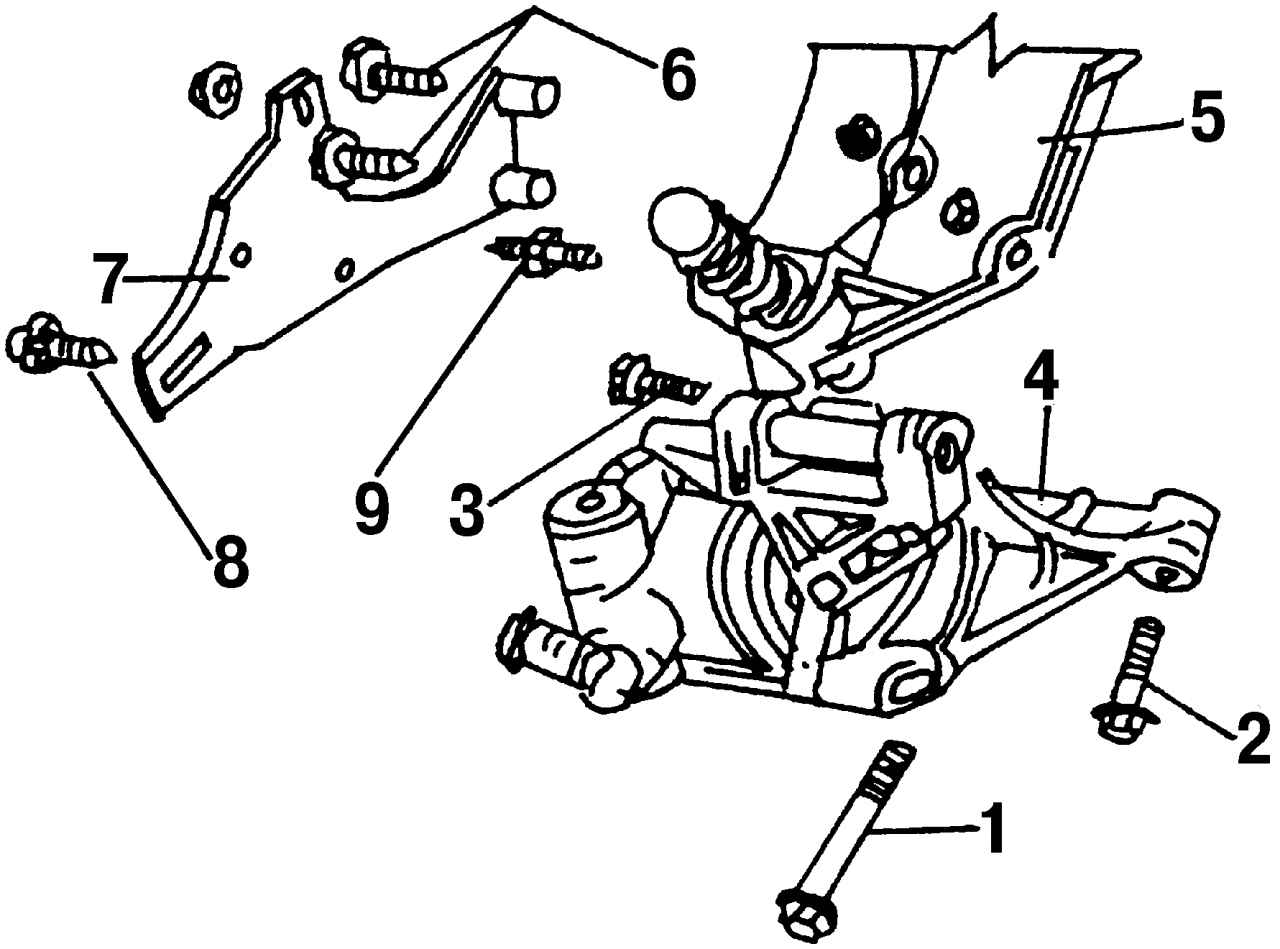

Рис. 271. Кронштейн насоса гидроусилителя рулевого управления: 1 — болт, 25 Н·м; 2 — болт, 25 Н·м; 3 — болт, 25 Н·м; 4 — скоба подвески насоса; 5 — кронштейн подвески; 6 — болт, 25 Н·м; 7 — регулировочная скоба; 8 — регулировочный болт; 9 — штифт (только на бензиновом двигателе)

- прикрепите держатель с насосом и поворотной скобой к кронштейну 5 (см. рис. 271) и блоку цилиндров. Заверните на несколько оборотов болты 1, 2 и 3, а затем затяните моментом 25 Н·м;

- прикрепите регулировочную скобу 7 болтами 6 к блоку цилиндров. Установите регулировочный болт 8 в поворотную скобу. Затяните болты 6 моментом 25 Н·м;

- установите клиновой ремень и натяните его;

- после установки насоса гидроусилителя рулевого управления проверьте уровень гидравлической жидкости в ресивере (см. п. 12.3.1). После запуска двигателя уровень жидкости не должен понижаться.

Установленный на двигателе VR6 насос гидроусилителя рулевого управления и способ его крепления показаны на рисунке 275. Для его демонтажа снимите поликлиновой ремень (см. подразд. 5.7). Порядок выполнения операций:

- отключите АБ;

- установите переднюю часть автомобиля на опоры;

- снимите поликлиновой ремень;

- отверните полый болт 12 нагнетательного трубопровода и снимите оба уплотнительных кольца 11;

- ослабьте хомут шланга вакуумного трубопровода и отсоедините шланг от насоса гидроусилителя рулевого управления;

- зафиксируйте шкив насоса гидроусилителя рулевого управления в неподвижном положении и снимите шкив;

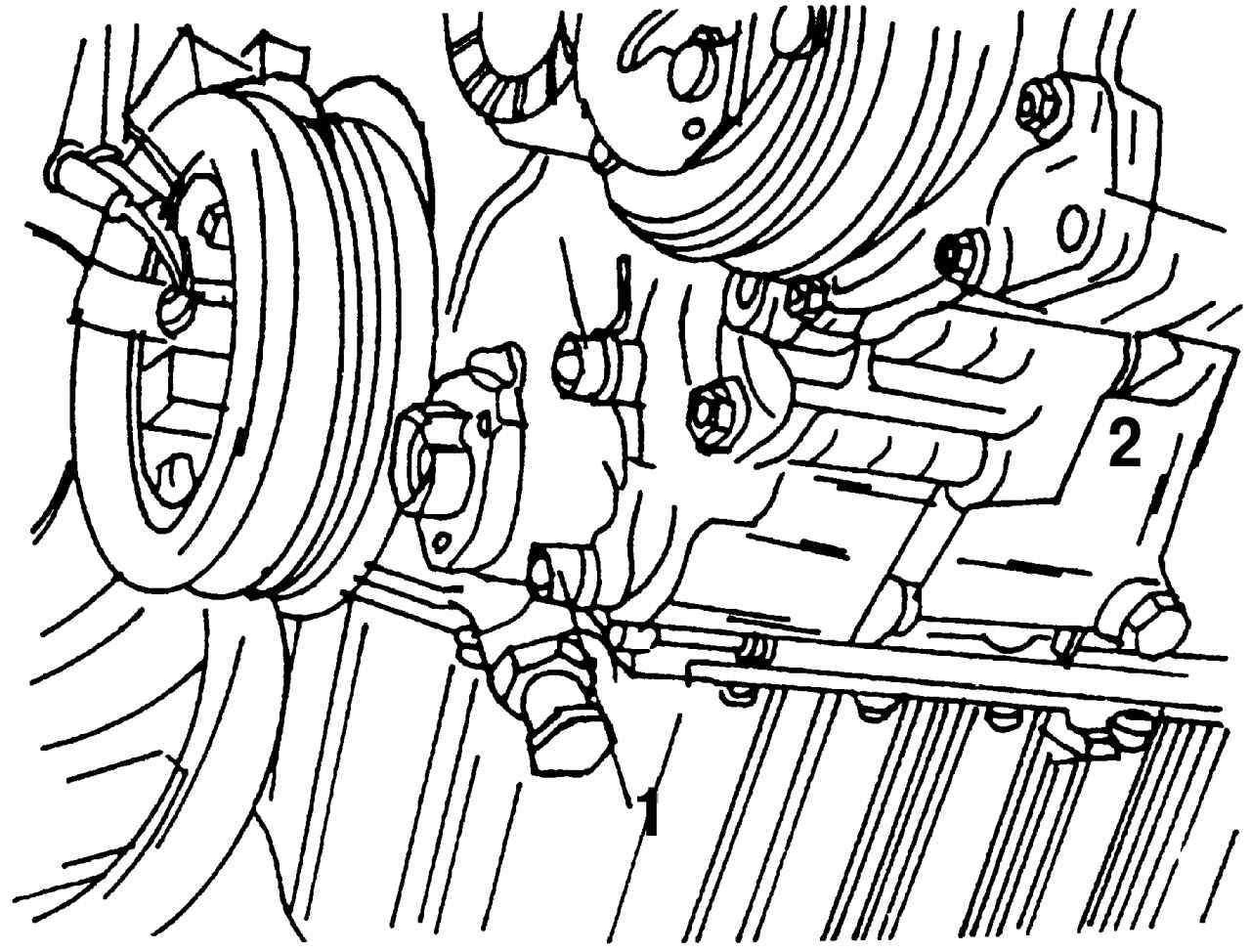

Рис. 276. Насос закреплен болтом справа (1) и слева (2)

- отверните болты крепления насоса (рис. 276) и снимите насос;

- заполните насос гидроусилителя рулевого управления рекомендованной жидкостью. Проверните насос несколько раз, чтобы масло равномерно распределилось внутри него;

- заверните три болта с правой стороны и два с левой стороны (см. рис. 276). Момент затяжки болтов 25 Н·м;

- наденьте шкив, зафиксируйте его в неподвижном положении и заверните 3 болта с внутренней шестигранной головкой моментом 25 Н·м;

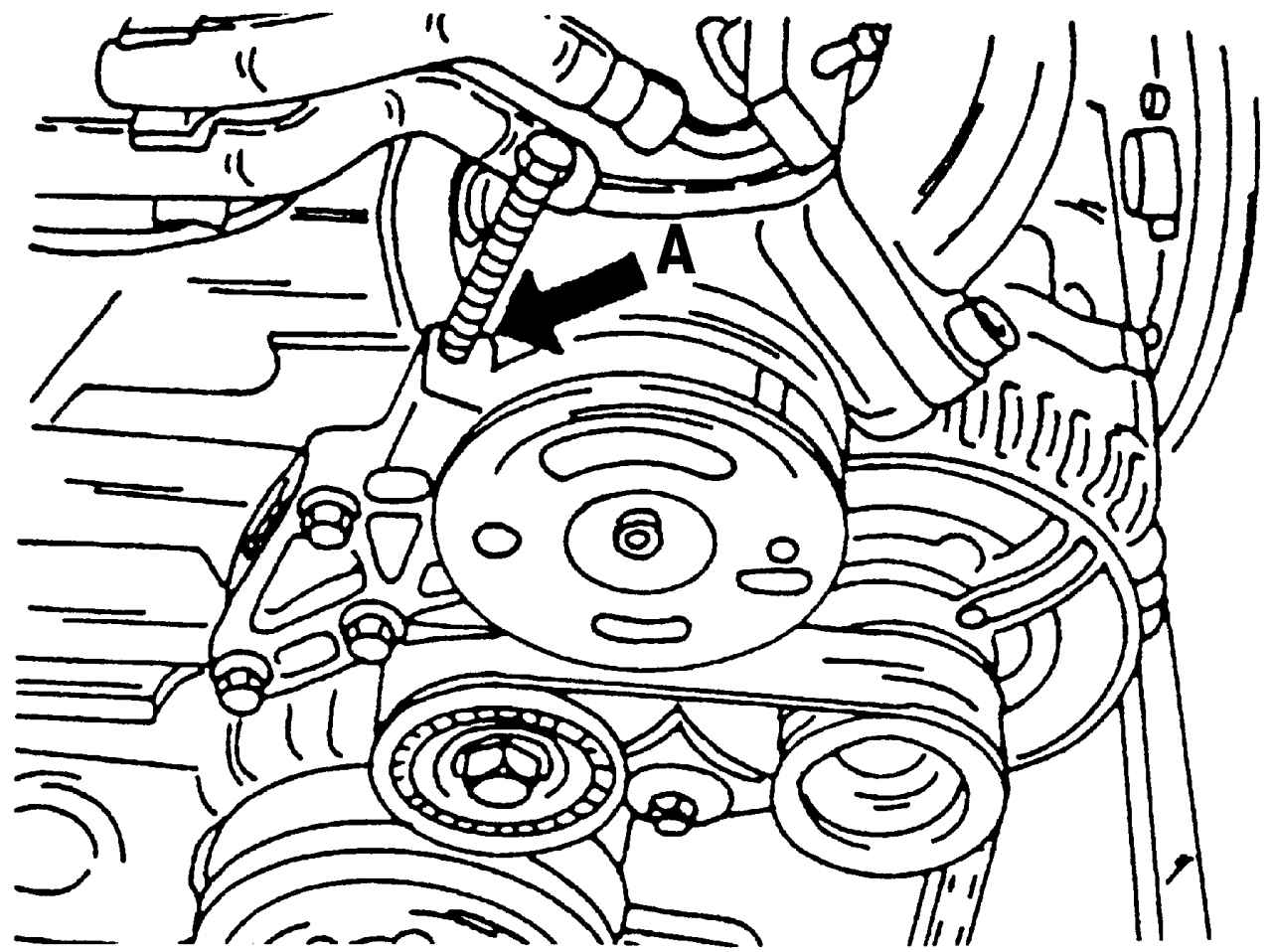

Рис. 277. Заверните болт М8 в отверстии A, чтобы ослабить натяжение приводного ремня

- ослабьте давление устройства натяжения ремня (рис. 277), уложите ремень на шкивы и удалите болт;

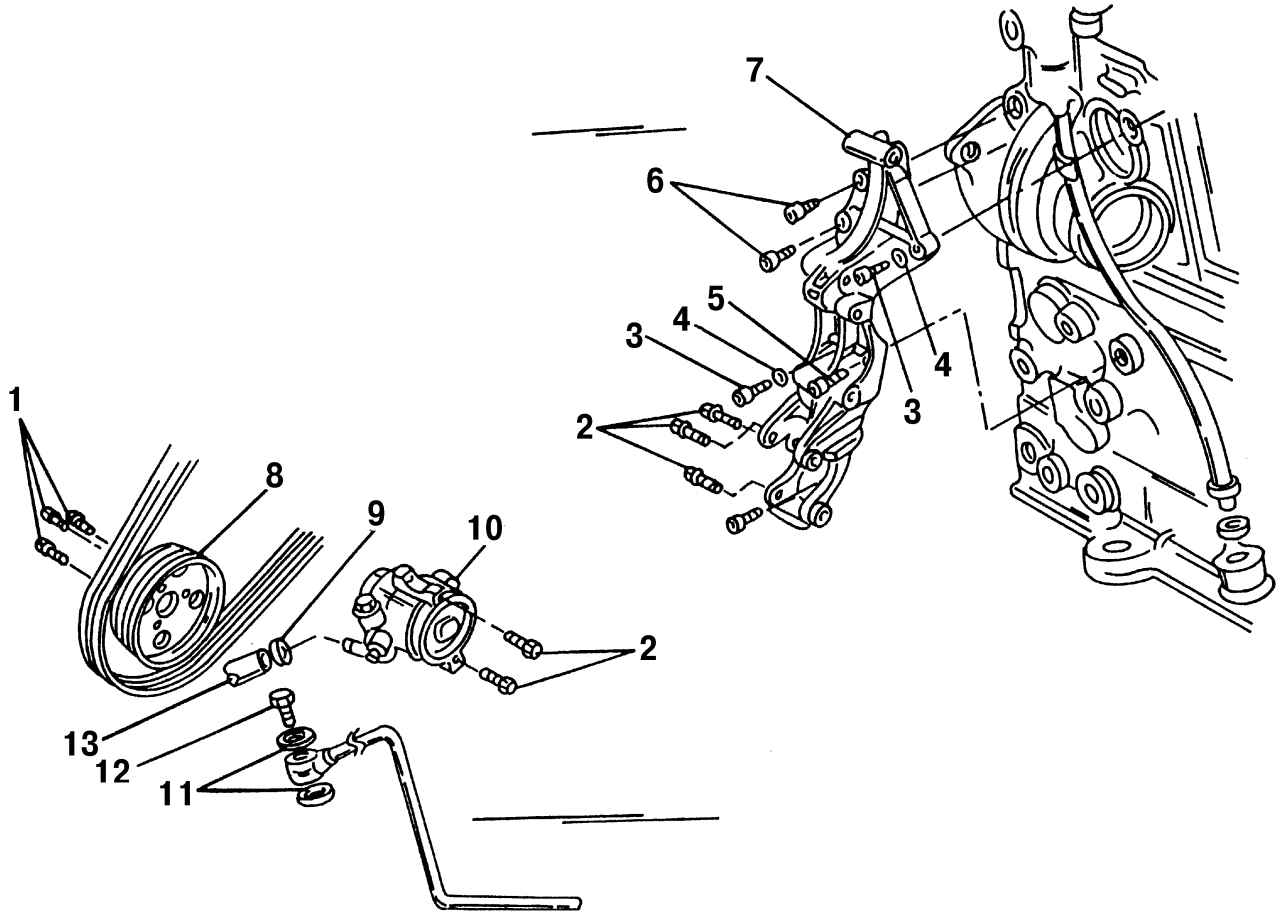

Рис. 275. Крепление насоса гидроусилителя рулевого управления на двигателе VR6: 1 — болты с внутренним шестигранником, 25 Н·м; 2 — болт с внутренним шестигранником, длиной 30 мм, 25 Н·м; 3 — болт с внутренним шестигранником, длиной 20 мм, 25 Н·м; 4 — шайба; 5 — болт с внутренним шестигранником, длиной 38 мм, 25 Н·м; 6 — болты с внутренним шестигранником, длиной 30 мм, 25 Н·м; 7 — кронштейн; 8 — шкив; 9 — хомут шланга; 10 — насос гидроусилителя рулевого управления; 11 — уплотнительное кольцо; 12 — полый болт; 13 — шланг

- присоедините шланги к насосу (см. рис. 275). Заверните полый болт 12 с новыми уплотнительными кольцами (момент затяжки 30 Н·м). Наденьте шланг 13 на штуцер и наденьте на него хомут 9;

- остальные работы проводятся в последовательности, обратной процессу снятия. Залейте в гидроусилитель рулевого управления гидравлическую жидкость и удалите из системы воздух (п. 12.3.1). Совершите пробную поездку на небольшой скорости и проверьте работу гидроусилителя.
