6.3. Трансформатор высокого напряжения

Трансформатор устанавливают вместо катушки зажигания. Он показан на рис. 126. Зажимы «1» и «15» находятся в трансформаторе на указанных на рисунке местах. Как и у хорошо известной катушки зажигания, можно проверить сопротивление первичной и вторичной обмотки, прежде чем менять трансформатор. Сопротивление первичной обмотки измеряется между зажимами «1» и «15» и должно составлять 0,5–1,2 Ом. Сопротивление вторичной обмотки измеряется между зажимами «4» и «15» и должно равняться 3–4 кОм. На рис. 126 показаны места нахождения зажимов на трансформаторе.

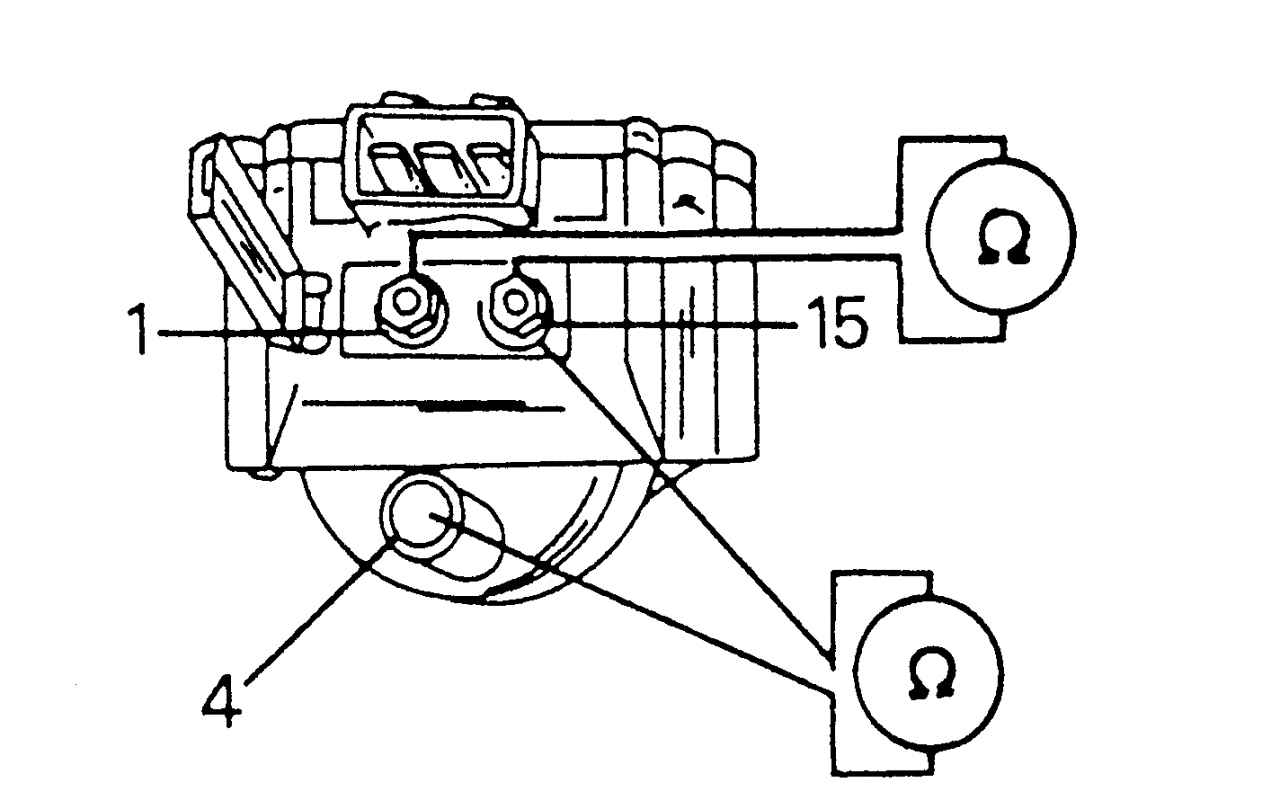

Рис. 126. Трансформатор высокого напряжения в системе зажигания Mono-Motronic

Также можно проверит подачу напряжения и управление трансформатором.
