Коробка передач, главная передача и дифференциал установлены в одном картере, поэтому разборка одного агрегата обязательно приведет к разборке другого. Текущий осмотр, ремонт и регулировка требуют использования специального инструмента.

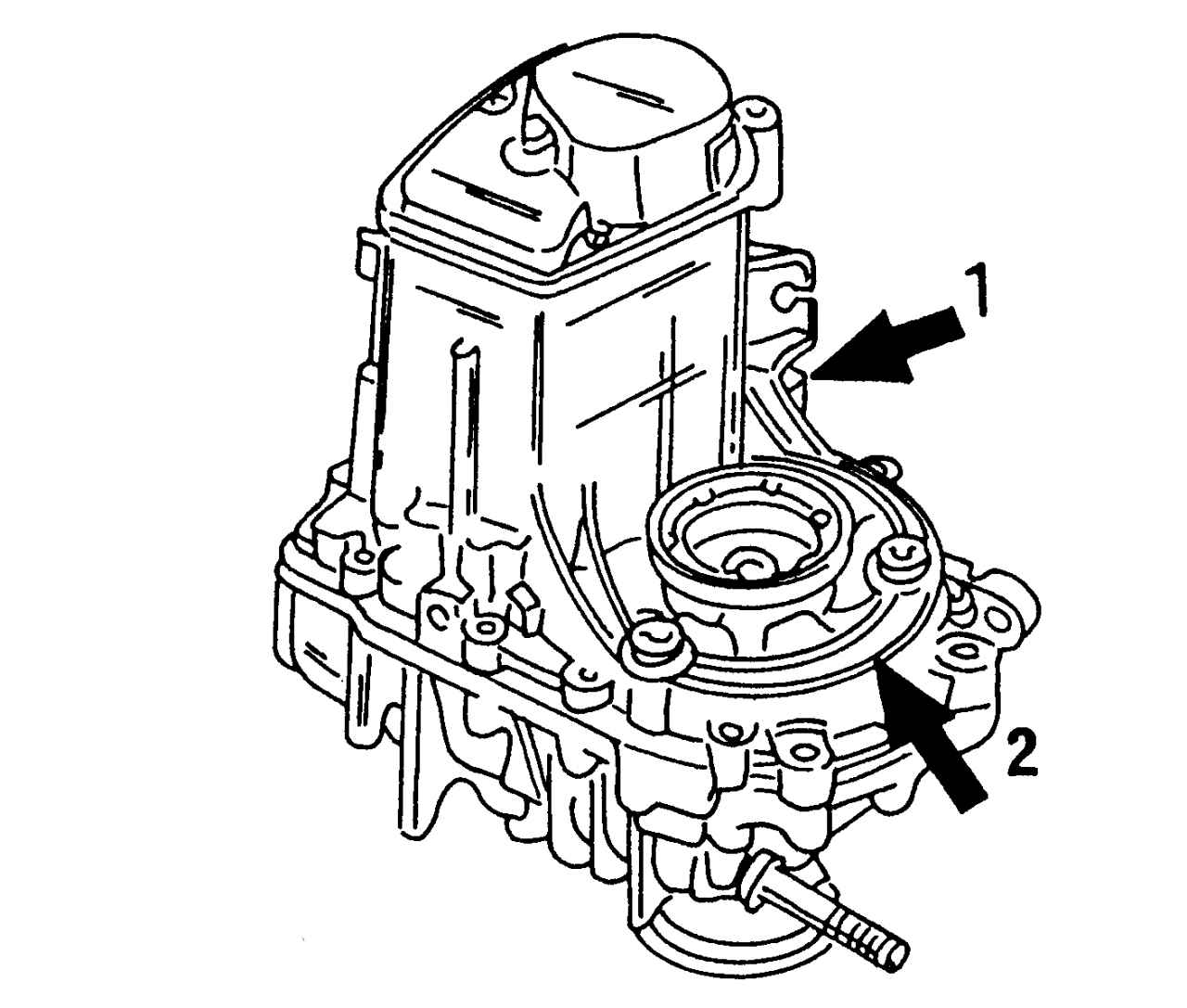

Рис. 150. Расположение двух важных обозначений для идентификации установленной коробки передач: 1 — буквенный код обозначения и дата изготовления; 2 — номер коробки передач

В автомобиле используется коробка передач типа 085. Ее устанавливали в предыдущих моделях Polo, однако возможна установка различных модификаций коробки передач, поэтому при проведении всех работ на коробке передач следует обращать внимание на ее номер. Он находится в месте, указанном на рис. 150, и состоит из кода (например, CJG), даты изготовления («25»), месяца изготовления («10») и года изготовления («5» – 1995 г.). Подробную информацию о модели коробке передач можно также найти на заводской табличке автомобиля с обозначением модели изделия. Номер коробки передач находится в месте, указанном на рис. 151.

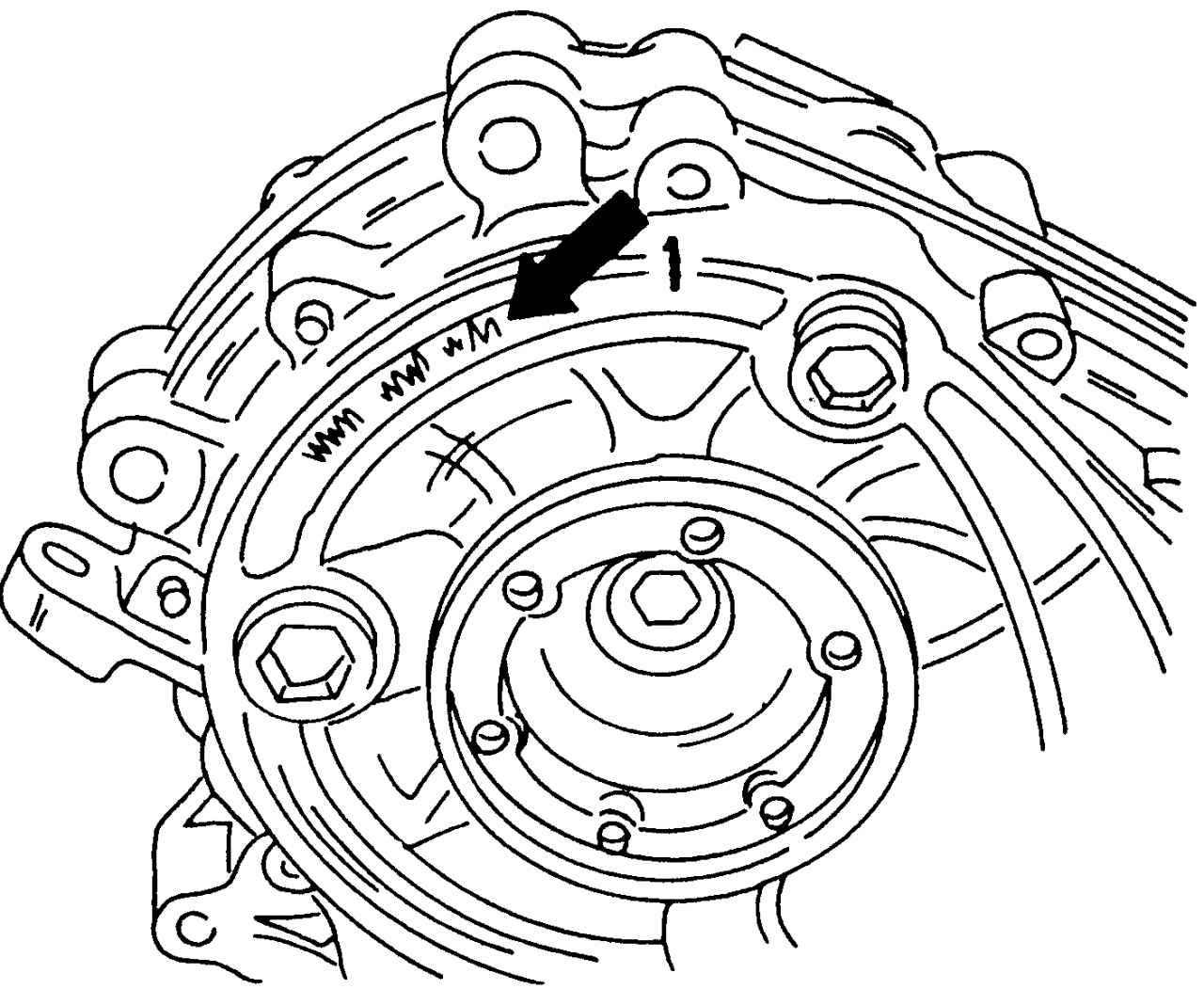

Рис. 151. Номер коробки передач, выполненный литьем на боковой стороне коробки передач
