5.3.3. Обслуживание и транспортировка рулевой колонки

ВНИМАНИЕ Строго соблюдайте правила обслуживания рулевой колонки. Неправильное обслуживание рулевой колонки может привести к ее повреждению и снижению безопасности.

Переносите рулевую колонку двумя руками.

Беритесь за рулевую колонку в верхней части трубы рулевого вала и в зоне верхнего карданного шарнира

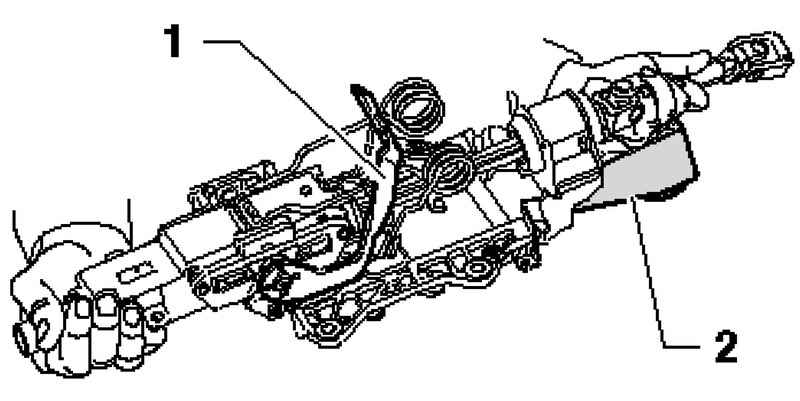

Рис. 5.13. Зажимной рычаг и замок рулевой колонки

При транспортировке зажимной рычаг 1 должен быть всегда направлен вверх, чтобы карданный вал не соприкасался с замком рулевой колонки 2 (рис. 5.13).

Транспортировка за следующие элементы ведет к скрытому повреждению рулевой колонки:

1 – зажимной рычаг;

2 – уравновешивающие пружины;

3 – деформационный элемент.

Рис. 5.14. Примеры неправильной транспортировки рулевой колонки

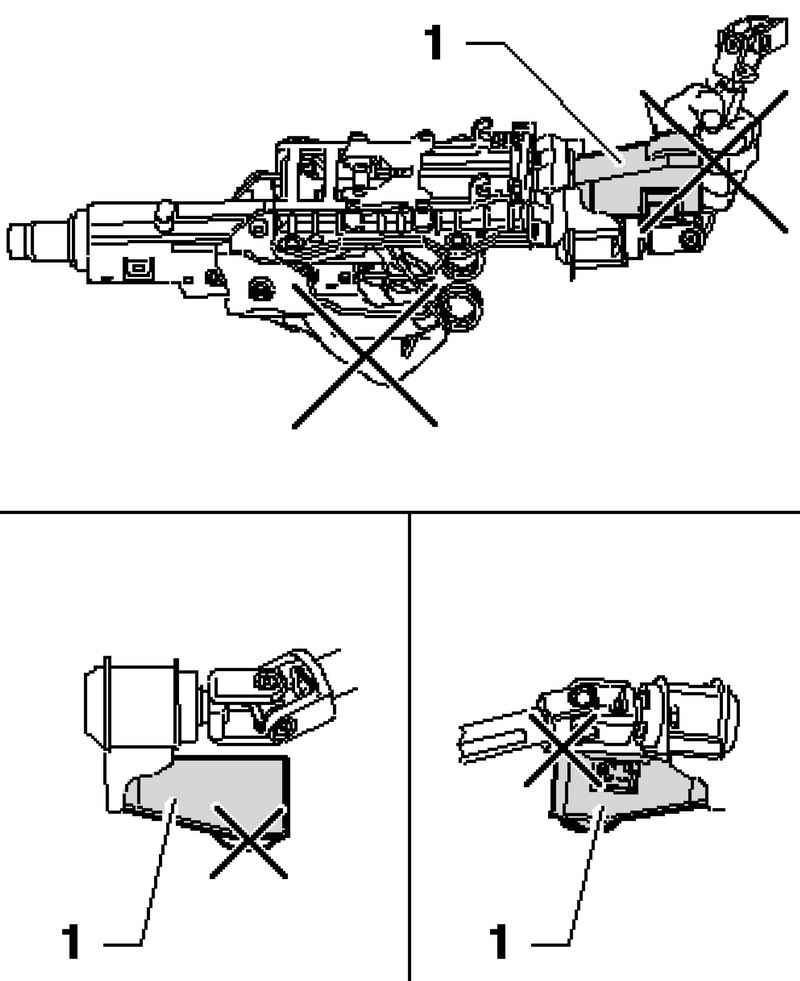

ВНИМАНИЕ Следующие действия ведут к повреждению замка рулевой колонки 1. Транспортировка рулевой колонки одной рукой за карданный вал. Перегиб шарниров более 90° и соприкосновение с замком рулевой колонки. Укладка карданного вала на замок рулевой колонки. Укладка рулевой колонки на ее замок.
